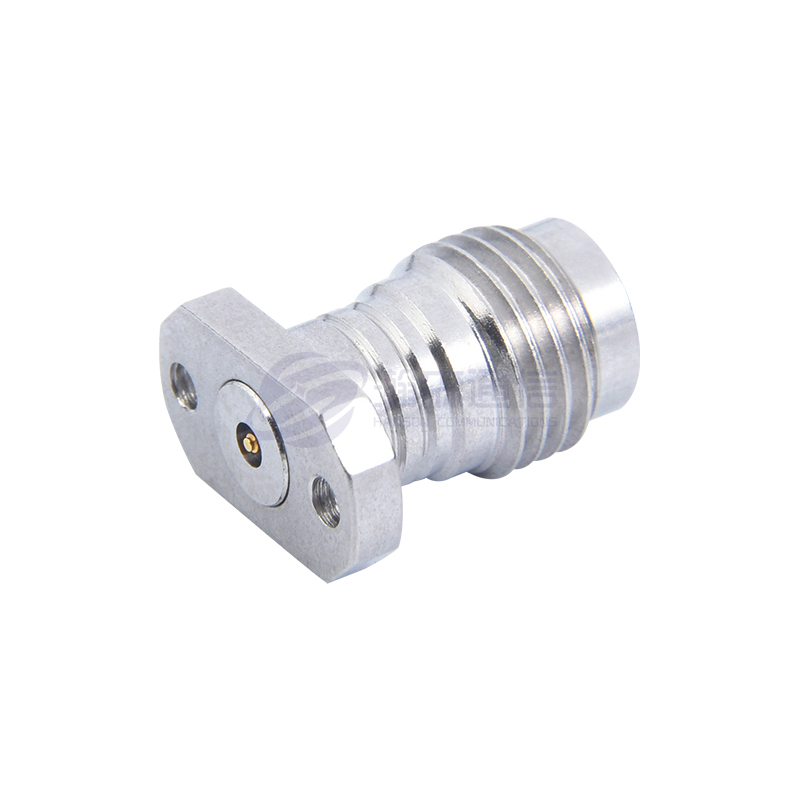

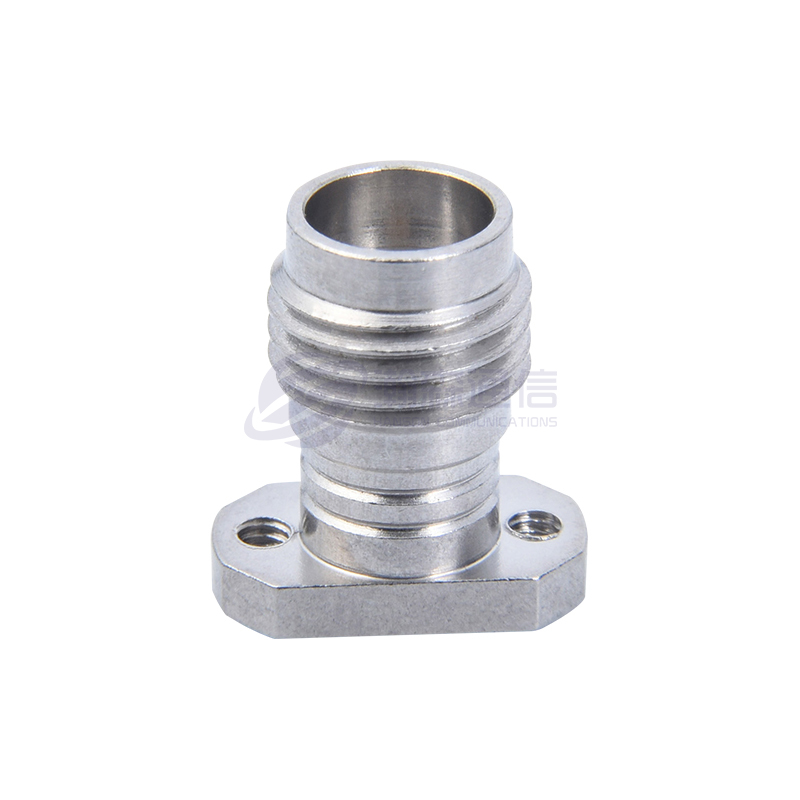

1,85 mm RF koaksijalni konektor

Opis:

Serijski konektor od 1,85 mm (također poznat kao RF konektor od 1,85 mm) je radiofrekventni (RF) konektor visokih performansi koji se prvenstveno koristi u aplikacijama koje zahtijevaju visoku frekvenciju, visoku preciznost i male gubitke, posebno u prijenosu signala na 26,5 GHz ili više. To je kompaktni dizajn konektora serije SMA koji pruža manju veličinu i višu frekvenciju u usporedbi s drugim visokofrekventnim konektorima kao što su V tip (2,92 mm) ili K tip (1,0 mm).

Parametar:

Glavne tehničke specifikacije:
◆ Karakteristična impedancija: 50Ω
◆ Frekvencijski raspon: DC～67GHz
◆ Izolacijski otpor: ≥3000MΩ
◆ Dielektrični otporni napon: 500 V (rms)
◆ Omjer stojnog vala napona (VSWR): ≤1,30
◆ Ciklusi parenja: 500 puta

Raspitajte se

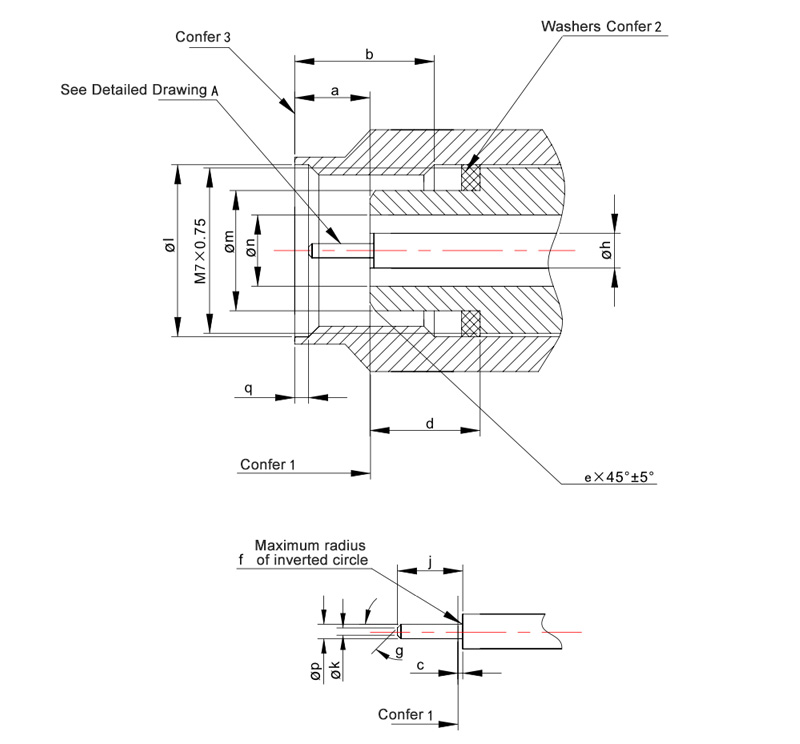

  • Sučelje konektora s kontaktima serije 1,85 mm

Veličua mm u
min max min max
a 1.850 2.450 0.073 0.096
b 4.370 4.630 0.172 0.182
C 0.000 0.0762 0.000 0.003
d 3.380 3.480 0.133 0.137
e 0.250 0.360 0.010 0.014
f - RO.050 - R0,002
g 28° 32° 28° 32°
h 0.7909 0.8163 0.0311 0.0321
j 1.335 1.445 0.053 0.057
k 0.000 0.250 0.000 0.010
l 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
str 0.498 0.523 0.0196 0.0206
q 0.508 0.762 0.020 0.030

Bilješke:
1. Mehaničke i električne referentne površine.
2. Podloške potrebne za konektore klase 1.
3. Spojne matice s pomakom prema naprijed.

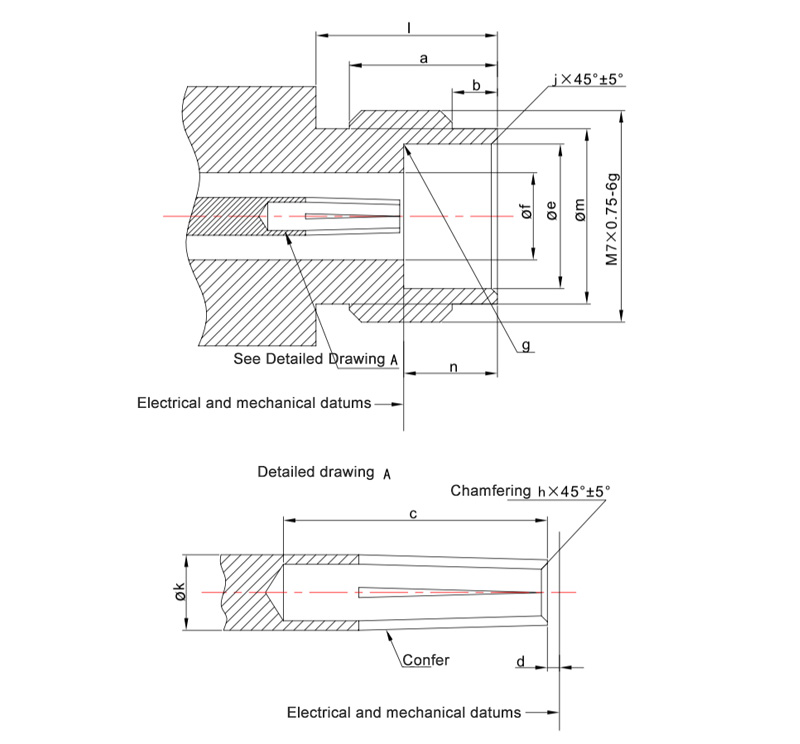

  • Sučelje konektora s kontaktima serije 1,85 mm

Veličua mm u
min max min max
a 4.800 5.060 0.189 0.199
b 1.370 1.630 0.054 0.064
C 2.650 － 0.104 －
d 0.000 0.0762 0.000 0.003
e 4.770 4.795 0.1878 0.1888
f 1.8373 1.8627 0.07233 0.07333
g － R0,130 － R0,005
h 0.100 0.130 0.004 0.005
j 0.100 0.200 0.004 0.008
k 0.7909 0.8163 0.0311 0.0321
l 6.000 － 0.236 －
m 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

Bilješke:
Struktura kontaktnog dijela utičnice je proizvoljna. Prilikom spajanja s iglicama promjera od 0,498 mm do 0,523 mm, dimenzije bi trebale zadovoljiti koeficijent refleksije, karakteristike spajanja i zahtjeve za izdržljivost konektora.

1,85 mm SERIES

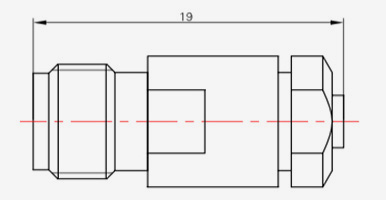

  • 1.85-JB1
    1.85-JB1
    Model Vrsta kabela
    1.85-JB1 SFT-50-1,670-047

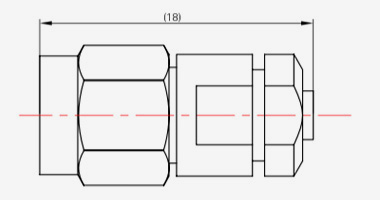

  • 1.85-KB1
    1.85-KB1
    Model Vrsta kabela
    1.85-KB1 SFT-50-1,670-047
