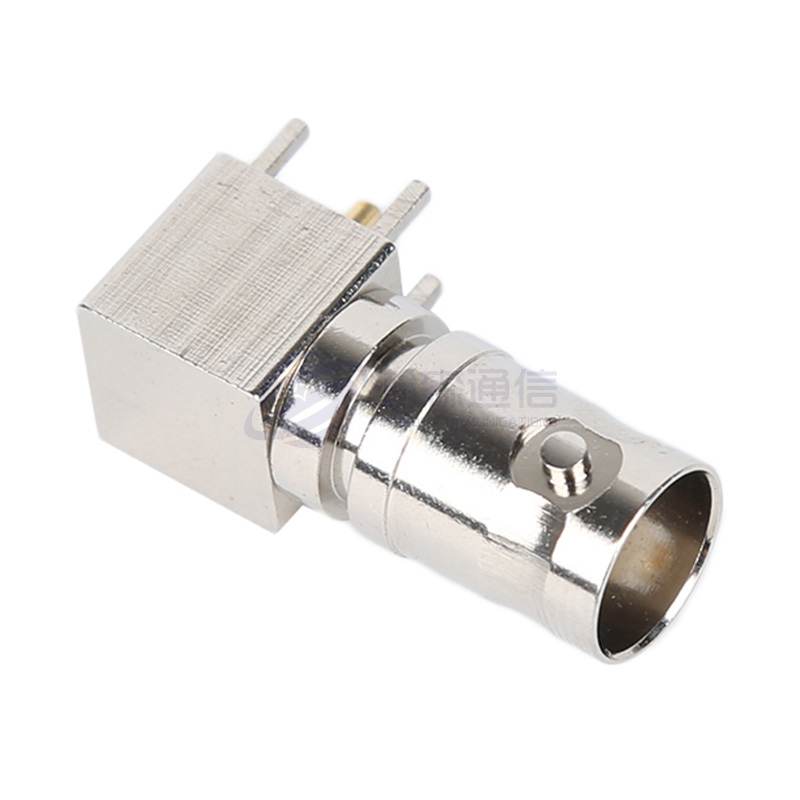

BNC konektor

Opis:

RF koaksijalni konektor BNC serije je RF koaksijalni konektor bajunetnog tipa razvijen u skladu s američkim vojnim standardom MIL-C-39012. Ima karakteristike brzog povezivanja i pouzdanog kontakta, te je jedan od najčešće korištenih i najkorištenijih konektora u svijetu. Karakteristična impedancija RF koaksijalnog konektora serije BNC podijeljena je na 50Ω i 75Ω, a veličine dvaju različitih konektora impedancije su usklađene.

Parametar:

Glavne tehničke specifikacije:
◆ Karakteristična impedancija: 50Ω/75Ω
◆ Frekvencijski raspon: DC-4GHz(50Ω)/DC-1GHz(75Ω)
◆ Izolacijski otpor: ≥5000MΩ
◆ Dielektrični otporni napon: 1500 V (rms)
◆ Omjer stojnog vala napona (VSWR): ≤1,25
◆ Ciklusi parenja: 500 puta

Upit

PREĐAŠNJI: 1,0 mm RF koaksijalni konektor
SLJEDEĆI: Nema sljedećeg članka

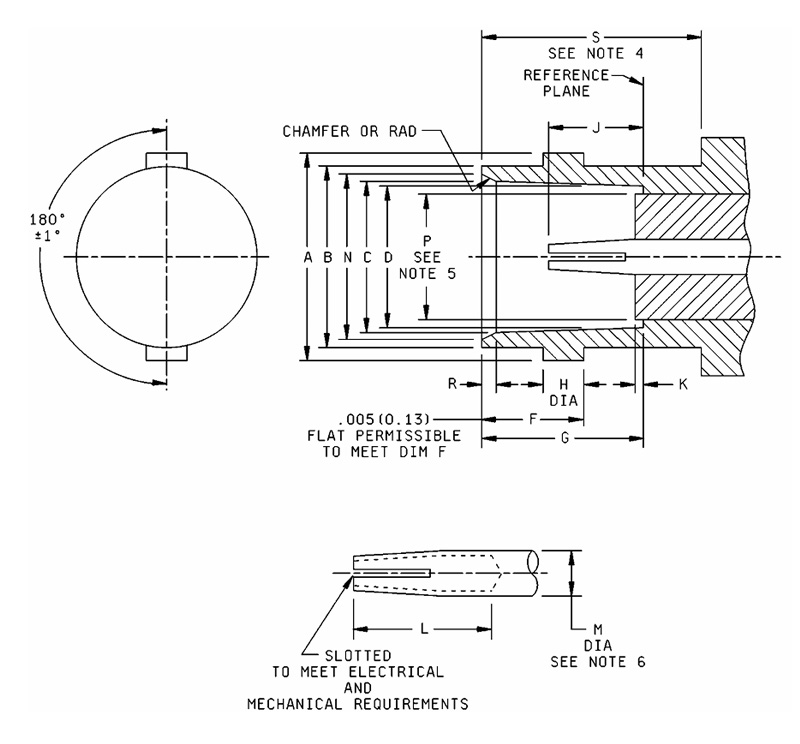

Dim Ltr	Milimetri (inči)
Dim Ltr	Minimum	Maksimalno
A	0,432 (10,97)	0,436 (11,07)
B	0,378 (9,60)	0,382 (9,70)
C	0,327 (8,31)	0,333 (8,46)
D	0,319 (8,10)	0,321 (8,15)
F	0,204 (5,18)	0,208 (5,28)
G	0,327(8,31)	0,335 (8,51)
H	0,075 (1,91)	081 (2.06)
」	0,186 (4,72)	0,206 (5,23)
K	-------	0,006 (0,15)
L	0,195 (4,95)	-------
M	0,081 (2,06)	087 (2,21)
N	0,346 (8,79)	0,356 (9,04)
P	-------	0,256 (6,50)
R	0,015 (0,38)	0,030 (0,76)
S	0,414 (10,52)	-------

Bilješke:
1. Dimenzije su u inčima. Metrički ekvivalenti su u zagradama.
2. Metrički ekvivalenti dani su samo za opće informacije.
3. Ovo sučelje mora ispunjavati zahtjeve za mjerač kako je navedeno u DSCC crtežu ili specifikaciji.
4. Zazor za spojnu maticu priključnice.
5. Dimenzija "P" odnosi se na onaj dio (ako je primjenjiv) dielektrika koji se proteže izvan referentnih ravnina dimenzijom K.
6. "M" se odnosi samo na duljinu "L".

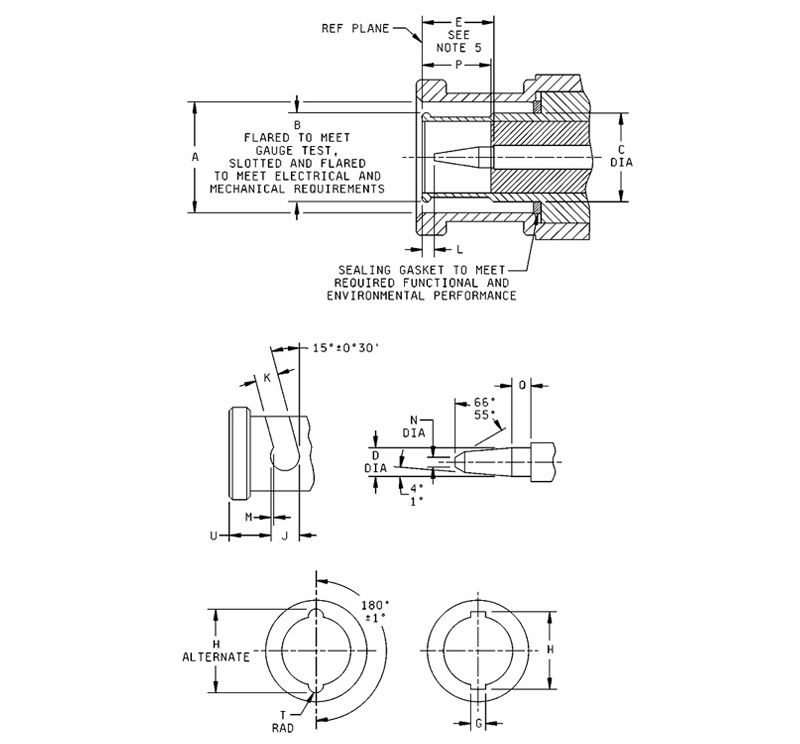

Dim Ltr	Milimetri (inči)
Dim Ltr	Minimum	Maksimalno
A	385 (9,78)	0,390 (9,91)
B	Mjerni test
D	0,052 (1,32)	0,054 (1,37)
E	0,210 (5,33)	0,230 (5,84)
G	0,091 (2,31)	0,097 (2,46)
H	0,463 (11,76)	0,473 (12,01)
H naizmjenično	0,394 (10,01)	0,400 (10,16)
J	0,124 (3,15)	-------
K	0,091 (2,31)	0,097 (2,46)
L	0,003 (0,08)	-------
M	0,018 (0,46)	0,022 (0,56)
N	-------	0,025 (0,64)
P	0,208 (5,28)	-------
Q	0,078 (1,98)	-------
T	0,045 (1,14)	0,049 (1,24)
U	0,180 (4,57)	0,184 (4,67)

Bilješke:
1. Dimenzije su u inčima. Metrički ekvivalenti su u zagradama.
2. Metrički ekvivalenti dani su samo za opće informacije.
3. U spojenom stanju, uzdužna sila opruge spojnog mehanizma premašuje pritisak brtvene brtve za iznos koji je potreban da se osigura sučeljavanje vanjskih kontakata u referentnoj ravnini.
4. Ovo sučelje mora ispunjavati zahtjeve mjerača kako je navedeno.

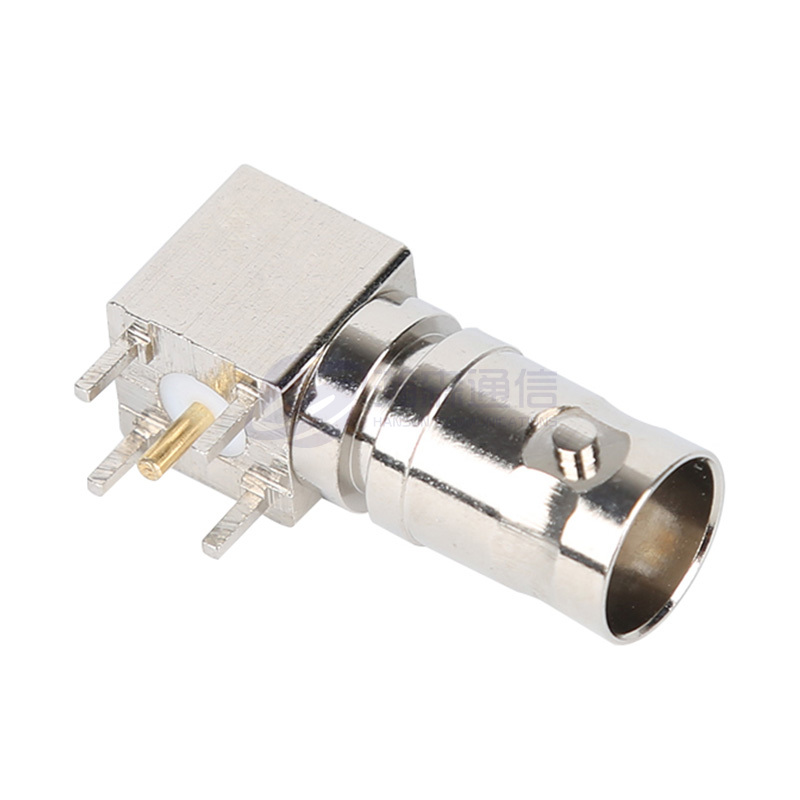

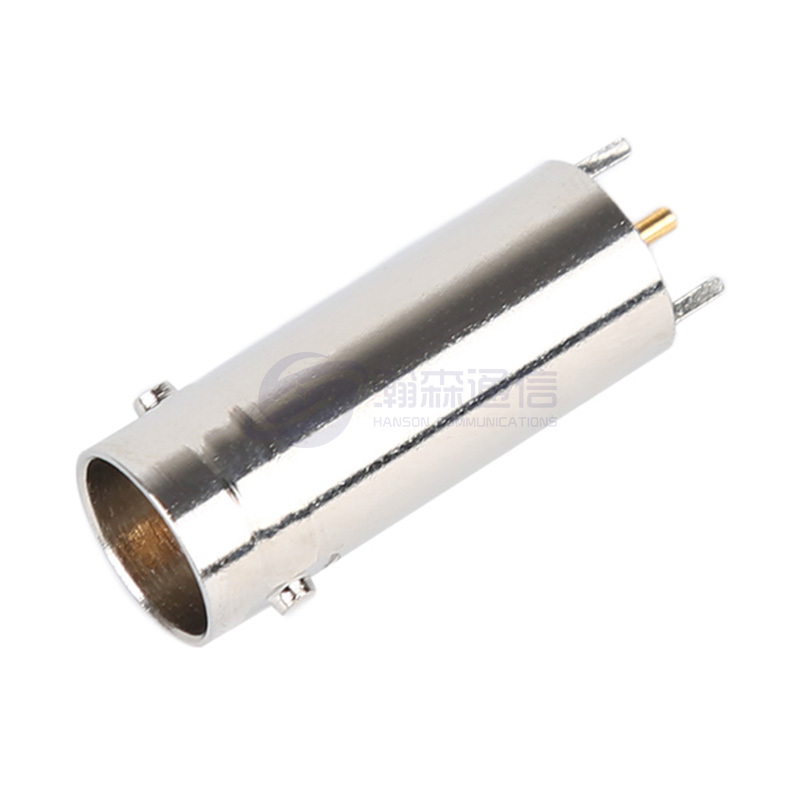

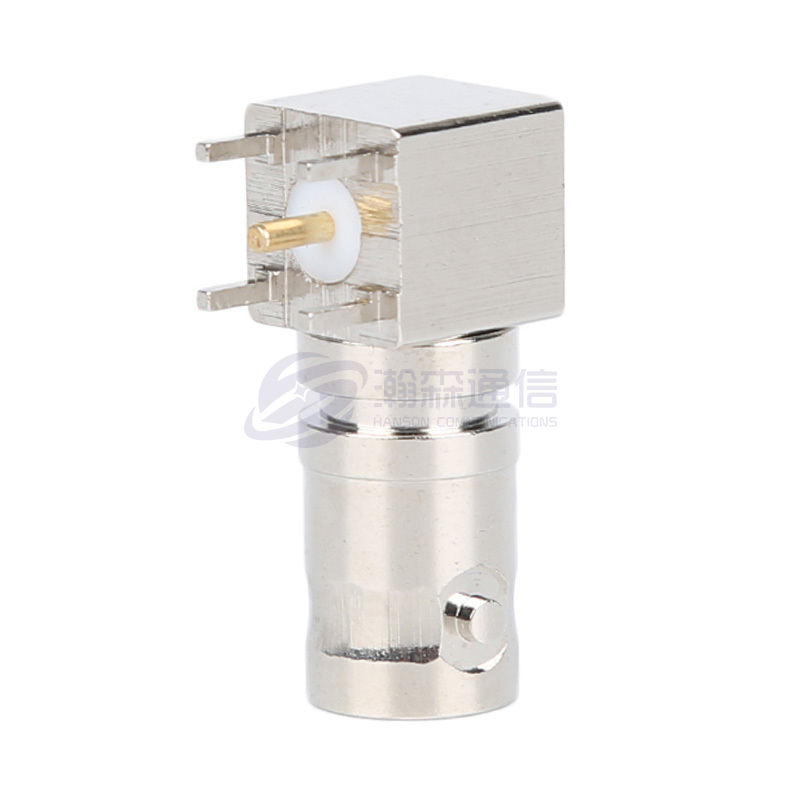

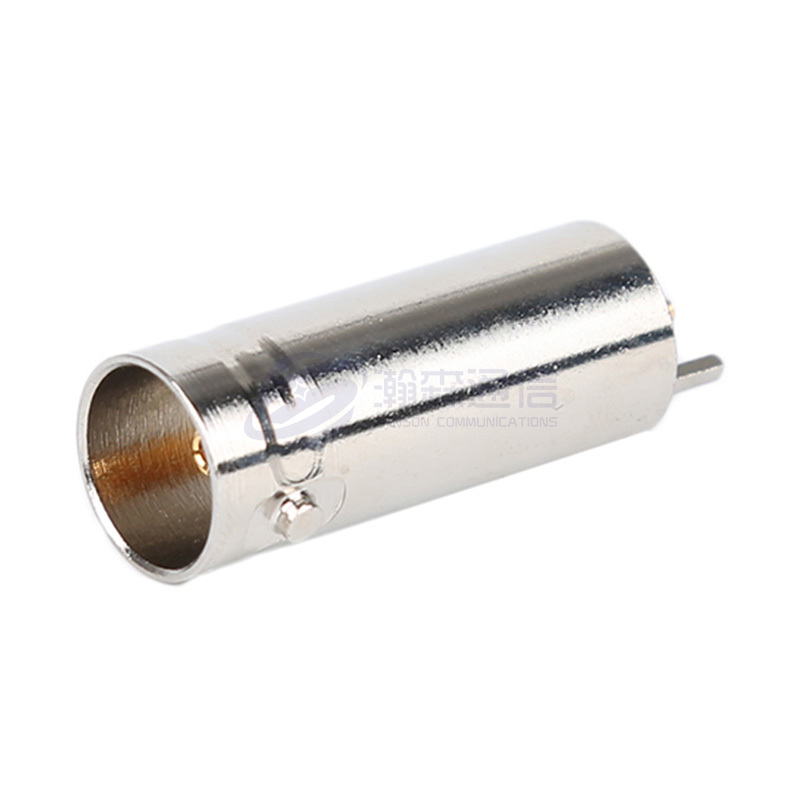

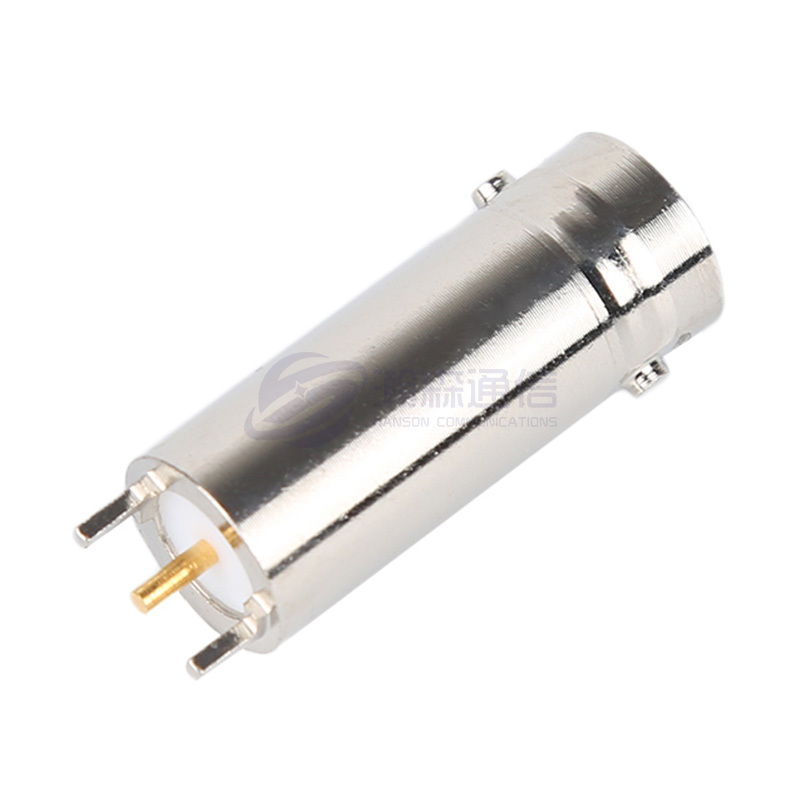

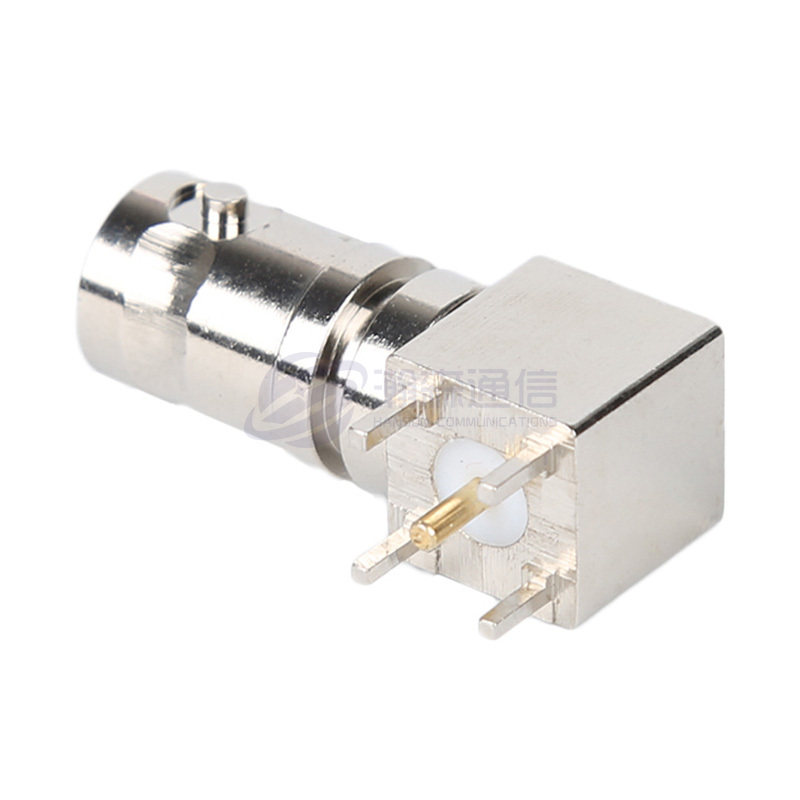

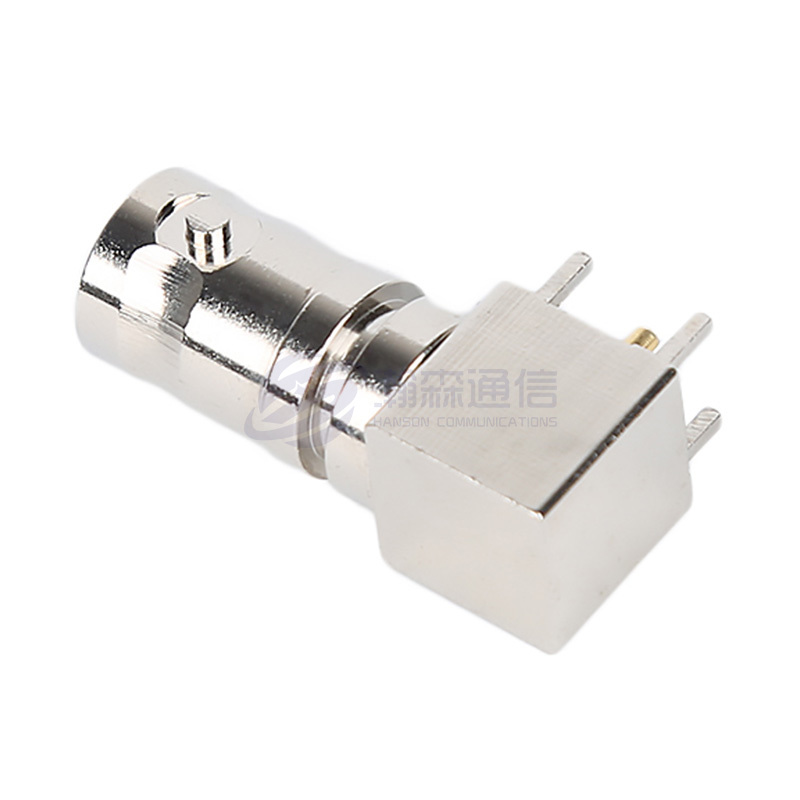

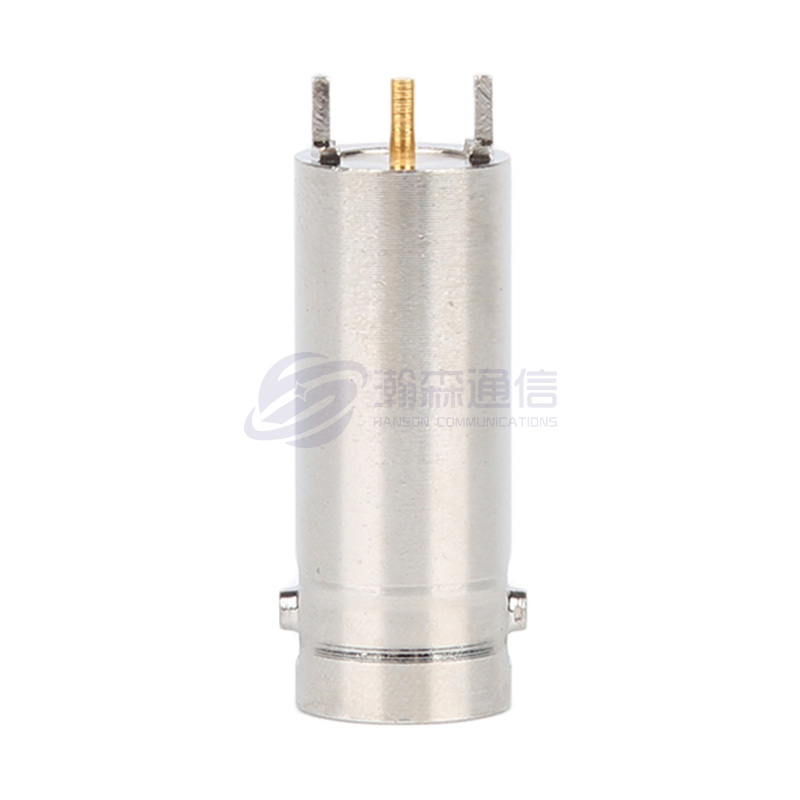

BNC SERIJA

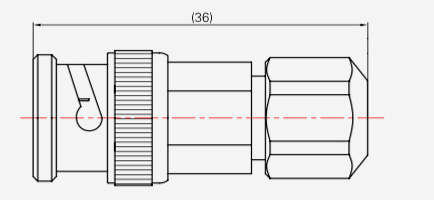

BNC-JB3

Model Vrsta kabela

BNC-JB3 SFT-50-3、670-141

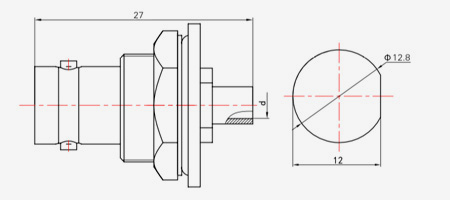

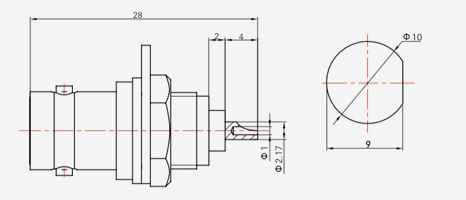

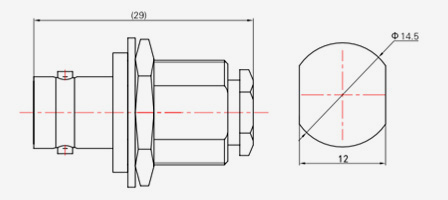

BNC-KYB2

Model	Vrsta kabela	d
BNC-KYB2	SFT-50-2,670-086	Φ2.2
BNC-KYB3	SFT-50-2,670-141	Φ3,6

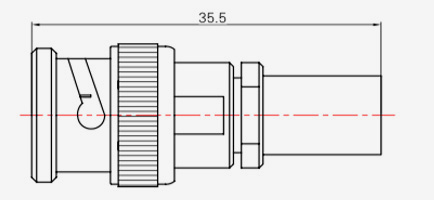

BNC-J3

Model	Vrsta kabela
BNC-J3	SYV-50-2-1,RG316
BNC-J4	SYV-50-2-2
BNC-J5, (K)5	SYV-50-3,SFCJ-50-3-51,RG142
BNC-J7	SYV-50-5-1,SFCJ-50-5-51
BNC-J10	SYV-50-7-1,SYV-50-7-2,SFCJ-50-7-51

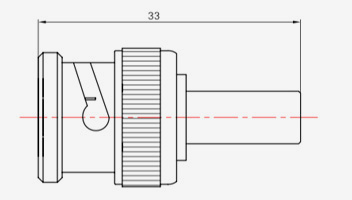

BNC-J3Y

Model Vrsta kabela

BNC-J3Y SYV-50-2-1

BNC-J5Y SYV-50-3
BNC-J12

Model Vrsta kabela

BNC-J12 SYV-75-3

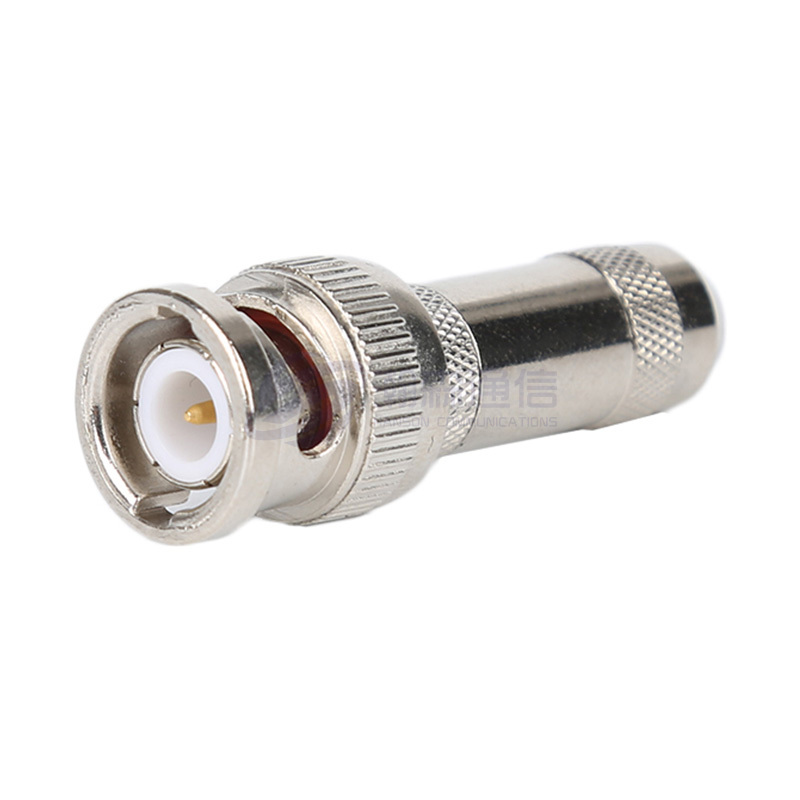

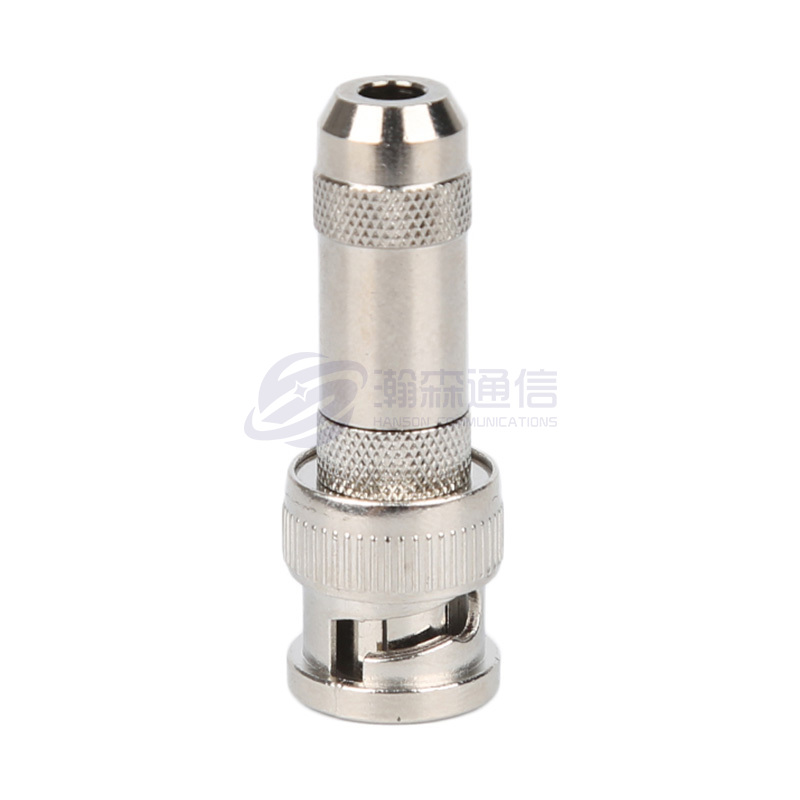

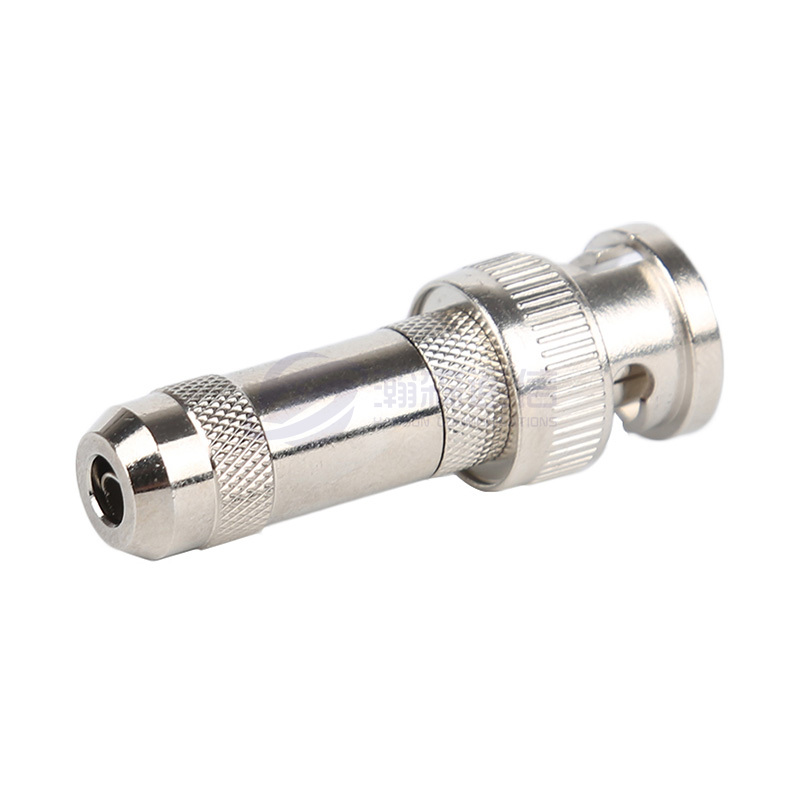

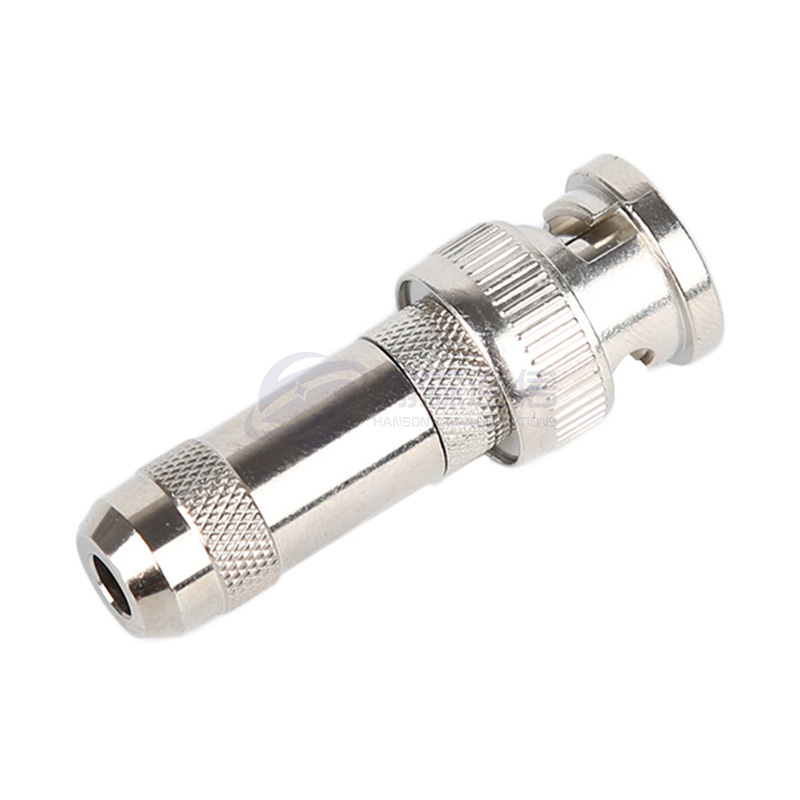

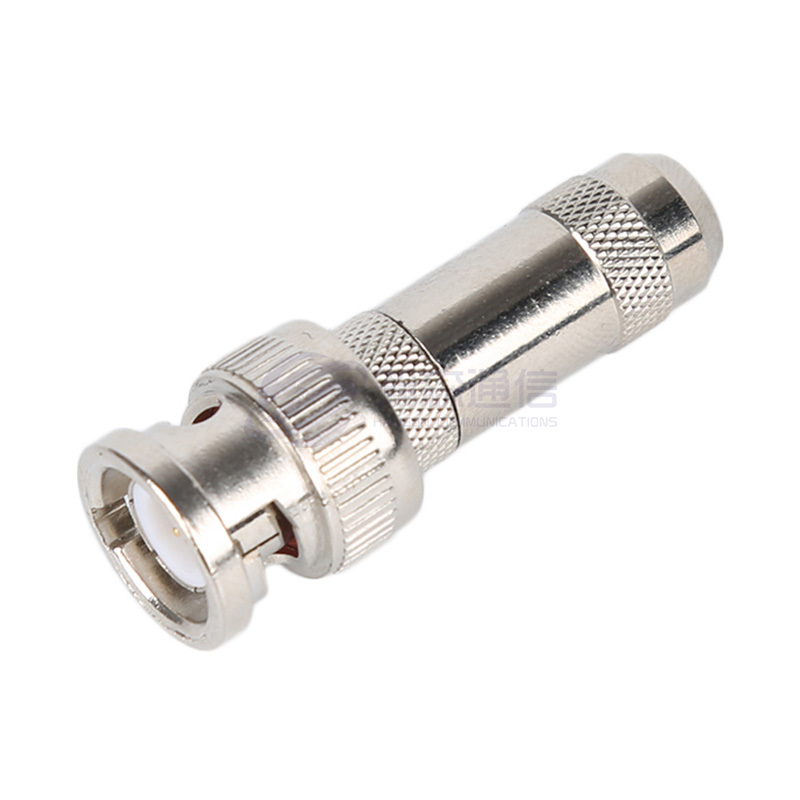

BNC-75J13Y

Model Vrsta kabela

BNC-75J13Y SYV-75-5
BNC-JW3Y

Model Vrsta kabela

BNC-JW3Y SYV-50-2-1,RG316

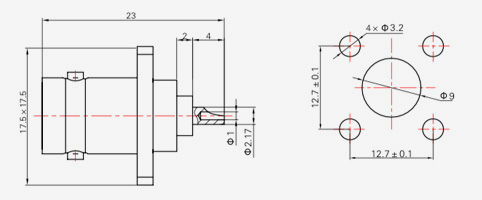

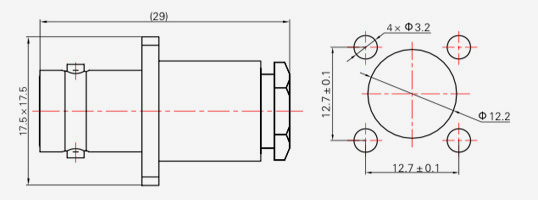

BNC-KF3

Model	Vrsta kabela
BNC-KF3	SYV-50-2-1,RG316
BNC-KF4	SYV-50-2-2
BNC-KF5	SYV-50-3,SFCJ-50-3-51,RG142

BNC-KY3

Model	Vrsta kabela
BNC-KY3	SYV-50-2-1,RG316
BNC-KY4	SYV-50-2-2
BNC-KY5	SYV-50-3,SFCJ-50-3-51,RG142

BNC-KF
BNC-KY
