OEM RF stakleni izolator Dobavljač

Ningbo Hanson Communication Technology Co., Ltd. Dom / Proizvodi / Hermetički zatvorena serija / RF stakleni izolator

RF stakleni izolator

Opis:

Stakleni izolatori koriste staklenu sinteriranu strukturu s dobrim učinkom brtvljenja. Mogu se koristiti s konektorima milimetarskog vala kao što su SMA i 2.92, a također se mogu izravno koristiti između PCB ploča, predložaka te predložaka i komponenti. Koristi staklo (dielektrična konstanta je oko 4,0) kao izolacijski medij, a unutarnji i vanjski vodič izrađeni su od materijala legure Kovar. Nakon visokotemperaturnog sinteriranja površina je poniklana zlatom. Stakleni izolatori imaju prednosti male veličine, male težine, hermetičnosti i visoke pouzdanosti. Uglavnom se koriste u slučajevima sa zahtjevima za brtvljenjem ili zahtjevima za volumen i težinu proizvoda. Prikladni su za intenzivnu ugradnju. Unutarnji vodič može se spojiti na razne načine, kao što je utikač, površinska montaža, zavarivanje i spajanje zlatnom žicom.

Upit

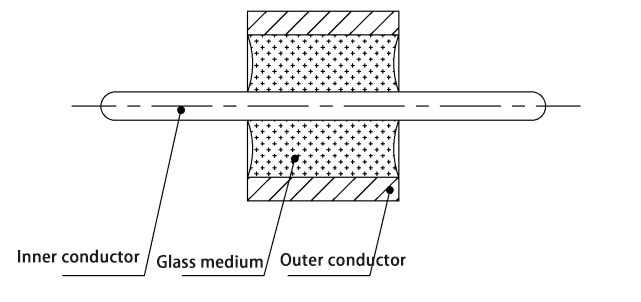

Osnovna struktura:
Stakleni izolator obično se sastoji od tri dijela: vanjskog vodiča, staklenog medija i unutarnjeg vodiča, a njegova osnovna struktura prikazana je na sljedećoj slici.

Tehničke specifikacije i testovi pouzdanosti:

Električne karakteristike
Karakteristična impedancija 50Ω ili nešto drugo Frekvencijski raspon DC ~ 65 GHz
Dielektrični podnosivi napon ≥500V Otpor izolacije ≥5000M Ω
Kontaktni otpor Unutarnji vodič≤3m Ω Napon VSWR (50Ω) ≤ 1,05 0,008f ( f: GHz)
Vanjski vodič ≤2m Ω RF uneseni gubitak (50Ω) ≤0,05 √ f (f: GHz)
Materijalna i mehanička, ekološka svojstva
Vanjski vodič Legure koje se mogu prenositi Stopa propuštanja zraka ≤ 1,01*10 -9 Pa.m 3 /S
Unutarnji vodič Razgradive legure Radna temperatura -65 ℃ ~ 165 ℃
Izolacijski medij Staklo

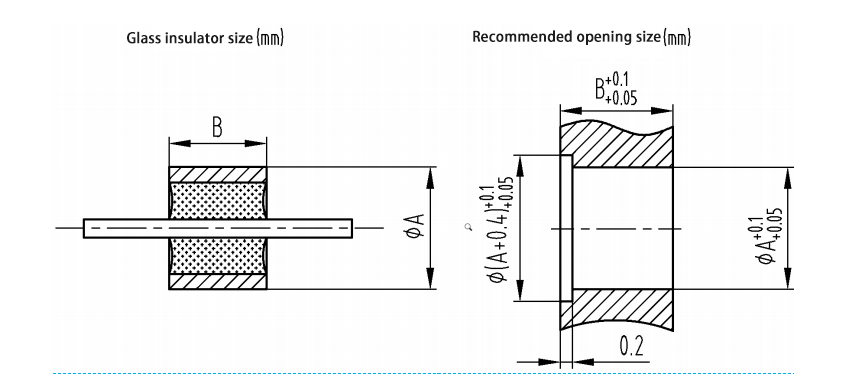

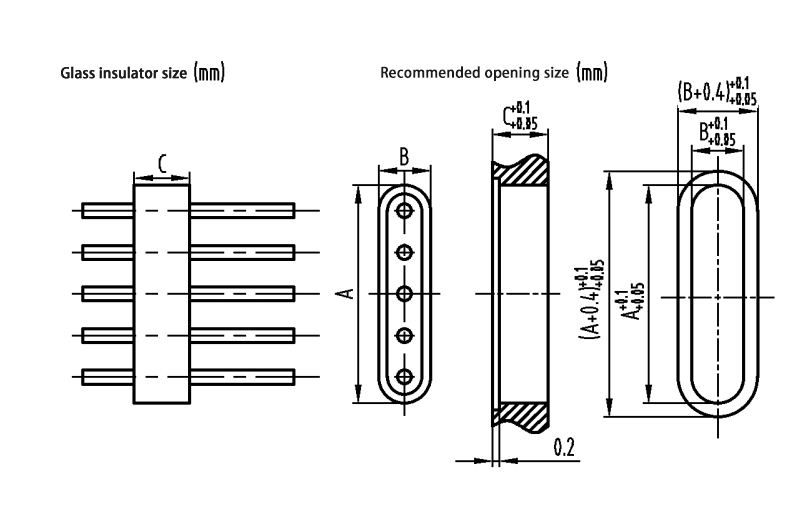

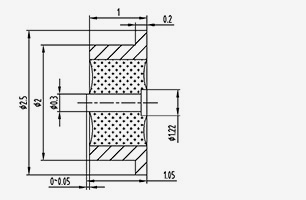

Preporučene ugradne dimenzije za staklene izolatore

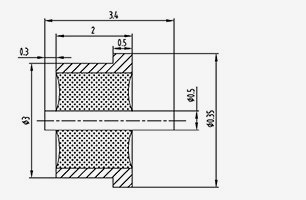

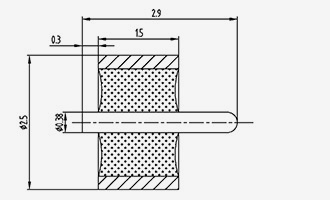

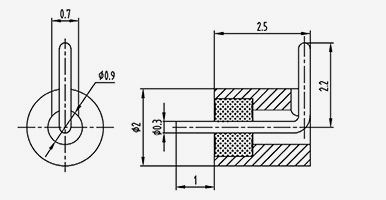

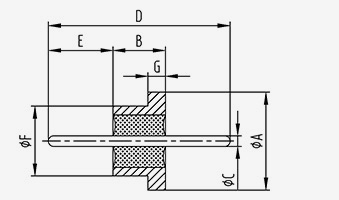

Preporučene dimenzije otvora za ugradnju za jednožilne staklene izolatore prikazane su u nastavku:

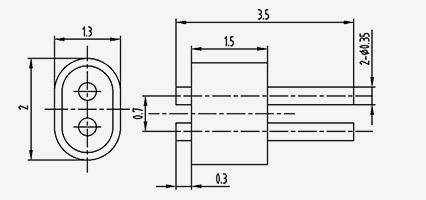

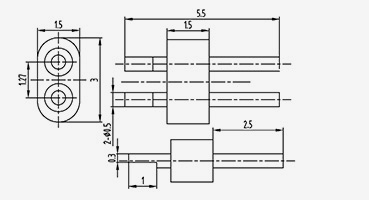

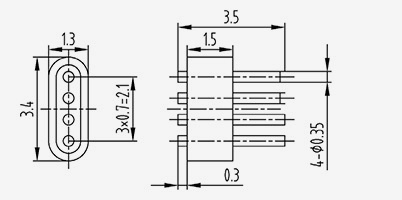

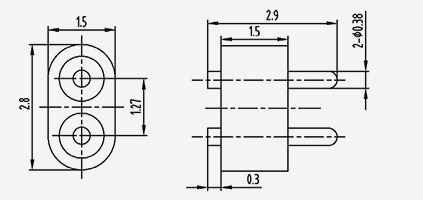

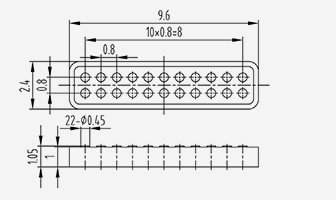

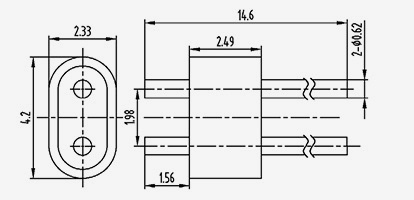

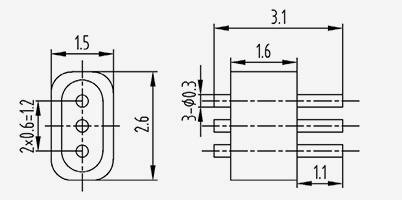

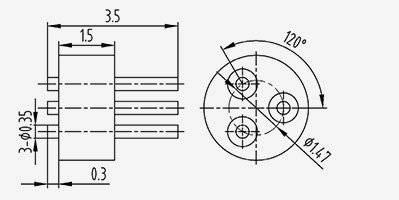

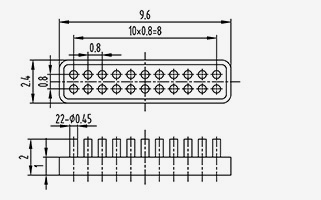

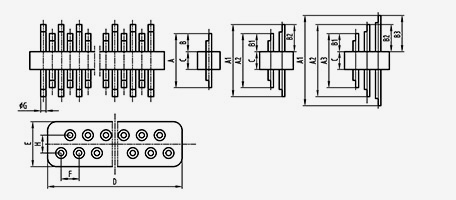

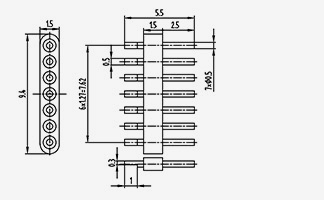

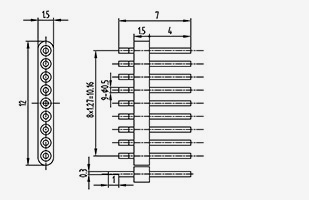

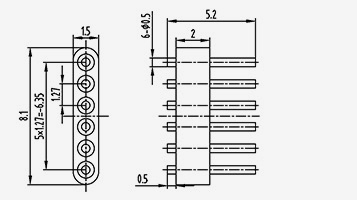

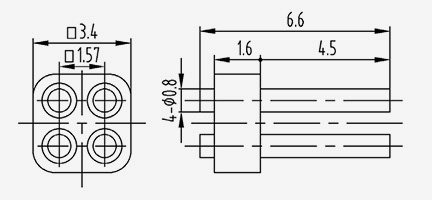

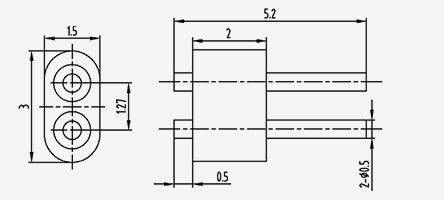

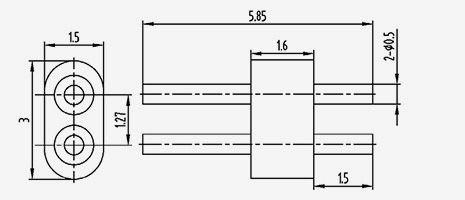

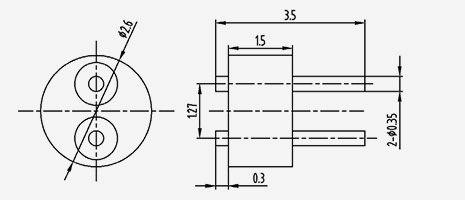

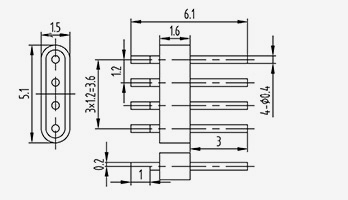

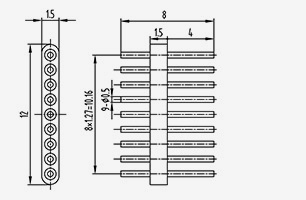

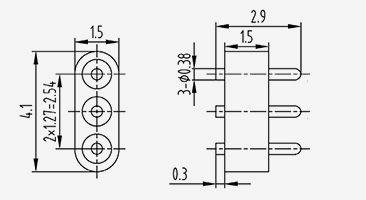

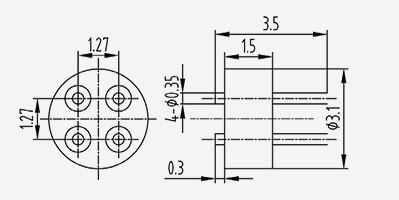

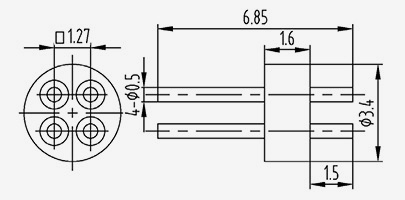

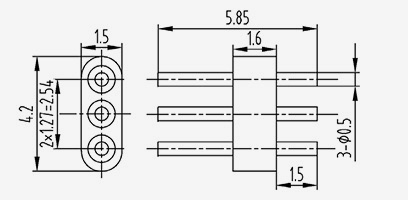

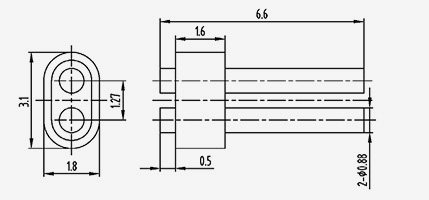

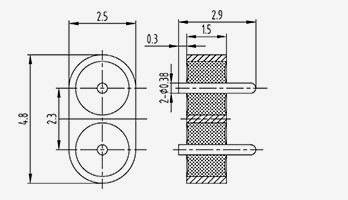

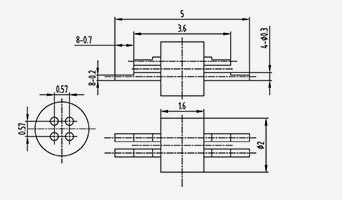

Preporučene dimenzije otvora za ugradnju za višežilne staklene izolatore prikazane su u nastavku:

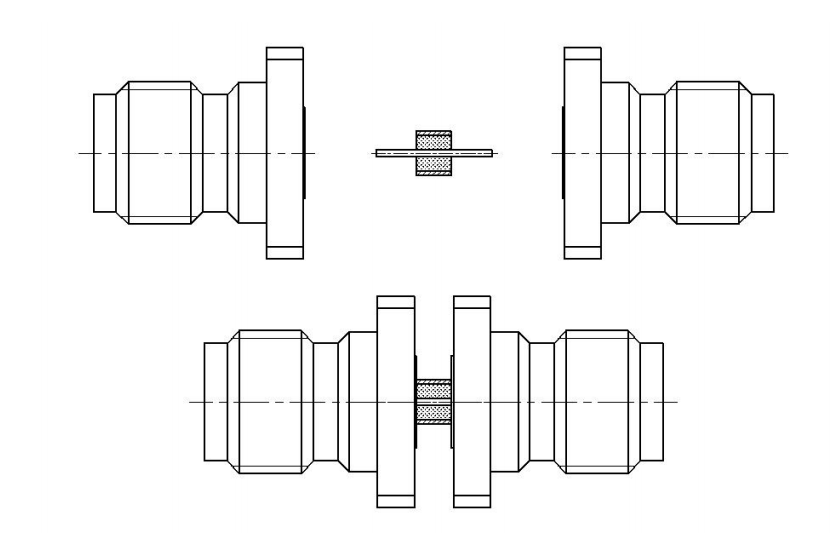

Ispitivanje električnih performansi staklenog izolatora:
Stakleni izolatori s karakterističnom impedancijom od 50 ohma sa standardnim konektorima SMA, 2,92, 2,4, itd. spojenim na oba kraja za ispitivanje električnih performansi.

RF SERIJA

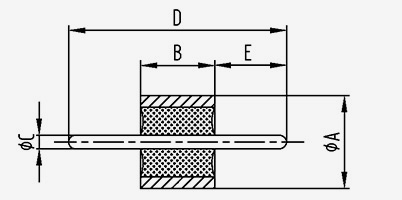

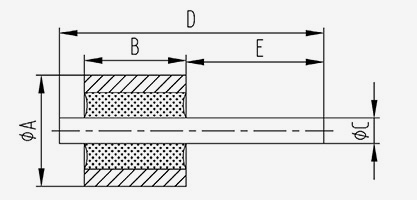

  • 50Ω karakteristična impedancija-jednožilna okrugla glava
    50Ω karakteristična impedancija-jednožilna okrugla glava

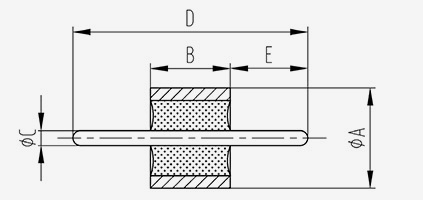

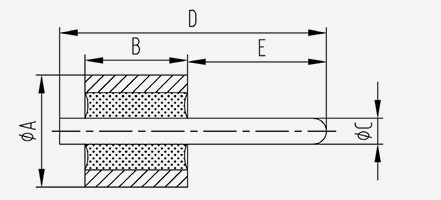

    Model Veličina (mm)
    A B C D E
    HS1710-0,23(2,8-0,3) 1.73 1 0.23 2.8 0.3
    HS1710-0,23(6,2-2,7) 1.73 1 0.23 6.2 2.7
    HS1710A 1.73 1 0.23 3 1
    HS1714-0,23(2-0,3) 1.73 1.4 0.23 2 0.3
    V1714-0,23(2,69-0,5) 1.73 1.4 0.23 2.7 0.5
    V1714-0,23(3,9-1,7) 1.73 1.4 0.23 3.9 1.7
    V1714-0,23(4,5-1,7) 1.73 1.4 0.23 4.5 1.7
    HS1714-0,23(3-1,1) 1.73 1.4 0.23 3 1.1
    HSI714E 1.73 1.4 0.23 2.9 1
    HS1714F 1.73 1.4 0.23 2.79 0.9
    HS1715-0,23(3,2-0,8) 1.73 1.5 0.23 3.2 0.8
    HS1716A 1.73 1.65 0.23 3.4 1
    V1719-0,23(5,0-1,7) 1.73 1.9 0.23 5 1.7
    V1720-0,23(3,3-0,5) 1.73 2 0.23 3.3 0.5
    HS1720-0,23(3,7-1,2) 1.73 2 0.23 3.7 1.2
    V1720-0,23(4,0-1,0) 1.73 2 0.23 4 1
    HS1720-0,23(6-2) 1.73 2 0.23 6 2
    V1724-0,23(3,7-0,5) 1.73 2.4 0.23 3.7 0.5
    HS1724-0,23(4,5-1,7) 1.73 2.4 0.23 4.5 1.7
  • 50Ω karakteristična impedancija-jednožilna okrugla glava
    50Ω karakteristična impedancija-jednožilna okrugla glava
    Model Veličina (mm)
    A B C D E
    V1727-0,23(4,0-0,5) 1.73 2.7 0.23 4 0.5
    HS1727A 1.73 2.7 0.23 4.7 1
    HS1728-0,23(4-0,5) 1.73 2.8 0.23 4 0.5
    HS1730-0,23(4,3-0,5) 1.73 3 0.23 4.3 0.5
    V1730-0,23(5,0-1,0) 1.73 3 0.23 5 1
    HS1734-0.23-01 1.73 3.4 0.23 5.2 1
    HS1744-0.23-01 1.73 4.4 0.23 6.2 1
    HS1749-0,23(8,9-2,0) 1.73 4.9 0.23 8.9 2
    HS1751A 1.73 5.1 0.23 5.9 0.4
    HS1756-0,23(6,6-0,5) 1.73 5.6 0.23 6.6 0.5
    HS1914-0,3(2,55-0,35) 1.9 1.4 0.3 2.55 0.35
    HS1914-0,3(3,2-1,1) 1.9 1.4 0.3 3.2 1.1
    HS1914C 1.9 1.4 0.3 3.6 0.7
    HS1914-0.3(4.4-2) 1.9 1.4 0.3 4.4 2
    HS1914-0,3(3,2-1,1) 1.9 1.4 0.3 3.2 1.1
    HS1914-0,3(3,8-1,2) 1.9 1.4 0.3 3.8 1.2
    HS1914-0.3(4.4-2) 1.9 1.4 0.3 4.4 2
    HS1916-0,3(4,7-0,8) 1.9 1.6 0.3 4.7 0.8
    HS1916B 1.9 1.6 0.3 4.9 0.8
  • 50Ω karakteristična impedancija-jednožilna okrugla glava
    50Ω karakteristična impedancija-jednožilna okrugla glava
    Model Veličina (mm)
    A B C D E
    HS1917-0,3(3,45-1) 1.9 1.75 0.3 3.45 1
    HS1918-0,3(5,8-2) 1.9 1.8 0.3 5.8 2
    HS1918-0,3(7,8-4,2) 1.9 1.8 0.3 7.8 4.2
    HS1918-0,3(3,5-1) 1.95 1.8 0.3 3.5 1
    HS1934-0,3(4,6-0,4) 1.9 3.4 0.3 4.6 0.4
    HS2006-0.3(3.2-2) 2 0.6 0.3 3.2 2
    HS2008-0,3(1,32-0,26) 2 0.8 0.3 1.32 0.26
    HS2008F 2 0.8 0.3 1.7 0.45
    HS2008-0,3(1,8-0,3) 2 0.8 0.3 1.8 0.3
    HS2008-0,3(2,8-1,0) 2 0.8 0.3 2.8 1
    HS2008-0,3(3,0-1,5) 2 0.8 0.3 3 1.5
    HS2008-0,3(3,4-0,8) 2 0.8 0.3 3.4 0.8
    HS2008-0,3(3,6-1,2) 2 0.8 0.3 3.6 1.2
    HS2008-0,3(5,4-2,6) 2 0.8 0.3 5.4 2.6
    HS2008-0.3(6-2.6) 2 0.8 0.3 6 2.6
    HS2010-0,3(2,1-0,7) 2 1 0.3 2.1 0.7
    HS2010-0,3(2,5-1) 2 1 0.3 2.5 1
    HS2010-0,3(3,2-1,2) 2 1 0.3 3.2 1.2
    HS2011-0,3(2,1-0,5) 2 1.1 0.3 2.1 0.5
  • 50Ω karakteristična impedancija-jednožilna okrugla glava
    50Ω karakteristična impedancija-jednožilna okrugla glava
    Model Veličina (mm)
    A B C D E
    HS2012A 2 1.2 0.3 3.5 1.2
    HS2012-0.3(6-1.8) 2 1.2 0.3 6 1.8
    HS2012-0,3(6,7-1,5) 2 1.2 0.3 6.7 1.5
    HS2013-0,3(2,3-0,5) 2 1.3 0.3 2.3 0.5
    HS2014-0,3(1,92-0,26) 2 1.4 0.3 1.92 0.26
    HS2014-0.3(2.12-0.36) 2 1.4 0.3 2.12 0.36
    HS2014-0,3(2,4-0,5) 2 1.4 0.3 2.4 0.5
    HS2014D 2 1.4 0.3 3.1 0.45
    HS2014-0,3(4,4-1,5) 2 1.4 0.3 4.4 1.5
    HS2014-0.3(4.4-1) 2 1.4 0.3 4.4 1
    HS2014-0,3(4,55-1,5) 2 1.4 0.3 4.55 1.5
    HS2014-0,3(4,65-1,5) 2 1.4 0.3 4.65 1.5
    HS2014-0,3(5,5-1,9) 2 1.4 0.3 5.5 1.9
    HS2014-0,3(5,7-1,8) 2 1.4 0.3 5.7 1.8
    HS2014-0.3(8.0-4.6) 2 1.4 0.3 8 4.6
    HS2014-0.3(8-1.9) 2 1.4 0.3 8 1.9
    HS2015-0,3(3,25-0,75) 2 1.5 0.3 3.25 0.75
    HS2016-0,3(2,7-0,7) 2 1.6 0.3 2.7 0.7
    HS2016-0,3(2,8-0,5) 2 1.6 0.3 2.8 0.5
  • 50Ω karakteristična impedancija-jednožilna okrugla glava
    50Ω karakteristična impedancija-jednožilna okrugla glava
    Model Veličina (mm)
    A B C D E
    HS2016-0,3(3,5-1,2) 2 1.6 0.3 3.5 1.2
    HS2016-0.3(3.6-1) 2 1.6 0.3 3.6 1
    HS2016-0,3(3,9-0,4) 2 1.6 0.3 3.9 0.4
    HS2016E 2 1.6 0.3 3.9 0.6
    HS2016-0.3(4.1-1) 2 1.6 0.3 4.1 1
    HS2016-0,3(4,2-0,8) 2 1.6 0.3 4.2 0.8
    HS2016-0,3(4,6-1,2) 2 1.6 0.3 4.6 1.2
    HS2016-0,3(4,6-1,8) 2 1.6 0.3 4.6 1.8
    Ka2016-0.3(5-2.9) 2 1.6 0.3 5 2.9
    HS2016-0,3(5,2-1,8) 2 1.6 0.3 5.2 1.8
    HS2016-0.3(8.0-4.6) 2 1.6 0.3 8 4.6
    HS2016-0.3(8-1.8) 2 1.6 0.3 8 1.8
    HS2016-0.3(12-2.4) 2 1.6 0.3 12 2.4
    HS2016-0,3(20,4-4,6) 2 1.6 0.3 20.4 4.6
    HS2017-0,3(3,3-0,8) 2 1.7 0.3 3.3 0.8
    HS2017-0.3(8.5-2.0) 2 1.7 0.3 8.5 2
    HS2018-0.3(3.5-1) 2 1.8 0.3 3.5 1
    HS2019-0.3-01 2 1.9 0.3
    HS2020-0,3(3,4-0,4) 2 2 0.3 3.4 0.4
  • 50Ω karakteristična impedancija-jednožilna okrugla glava
    50Ω karakteristična impedancija-jednožilna okrugla glava
    Model Veličina (mm)
    A B C D E
    HS2020-0,3(3,8-0,8) 2 2 0.3 3.8 0.8
    HS2020-0,3(5,6-2,8) 2 2 0.3 5.6 2.8
    HS2020-0,3(5,7-2,9) 2 2 0.3 5.7 2.9
    HS2020-0.3(6-2) 2 2 0.3 6 2
    HS2020-0.3(12-5) 2 2 0.3 12 5
    HS2022F 2 2.2 0.3 3.1 0.45
    HS2022-0,3(3,2-0,7) 2 2.2 0.3 3.2 0.7
    HS2023-0,3(3,35-0,7) 2 2.3 0.3 3.35 0.7
    HS2023-0,3(3,7-0,7) 2 2.3 0.3 3.7 0.7
    HS2025-0,3(4,8-0,9) 2 2.5 0.3 4.8 0.9
    HS2025-0,3(6-1,5) 2 2.5 0.3 6 1.5
    HS2025-0,38(7,4-1,4) 2 2.5 0.38 7.4 1.4
    HS2026.5-0.3-01 2 2.6 5 0.3 0.1
    HS2028-0,3(4,9-0,5) 2 2.8 0.3 4.9 0.5
    HS2029-0,3(4,1-0,8) 2 2.9 0.3 4.1 0.8
    HS2029-0,3(4,9-0,5) 2 2.9 0.3 4.9 0.5
    HS2030-0,3(5,2-1,5) 2 3 0.3 5.2 1.5
    HS2030-0,3(5,8-1) 2 3 0.3 5.8 1
    HS2030-0.3(8-2) 2 3 0.3 8 2
  • 50Ω karakteristična impedancija-jednožilna okrugla glava
    50Ω karakteristična impedancija-jednožilna okrugla glava
    Model Veličina (mm)
    A B C D E
    HS2030-0,3(9-1,5) 2 3 0.3 9 1.5
    HS2034-0,3(4,4-0,7) 2 3.4 0.3 4.4 0.7
    HS2035-0,3(6,6-1,8) 2 3.5 0.3 6.6 1.8
    HS2035-0,3(6,65-1,3) 2 3.5 0.3 6.65 1.3
    HS2035-0,3(7,1-1,3) 2 3.5 0.3 7.1 1.3
    HS2035-0,3(9,5-3) 2 3.5 0.3 9.5 3
    HS2036-0,3(5,7-0,7) 2 3.6 0.3 5.7 0.7
    HS2040A 2 4 0.3 5.1 0.8
    HS2045-0,7(11,5-2) 2 4.5 0.7 11.5 2
    HS2050-0,3(6,4-0,7) 2 5 0.3 6.4 0.7
    HS2507-0,38(2,2-0,3) 2.5 0.7 0.38 2.2 0.3
    HS2508-0,38(1,8-0,3) 2.5 0.8 0.38 1.8 0.3
    HS2508-0,38(2-0,5) 2.5 0.8 0.38 2 0.5
    HS2510-0,38(3,6-1,3 ) 2.5 1 0.38 3.6 1.3
    HS2510-0,38(7-3) 2.5 1 0.38 7 3
    HS2511-0,38(2..4-0.5) 2.5 1.1 0.38 2.4 0.5
    HS2511-0,38(3,7-0,6) 2.5 1.1 0.38 3.7 0.6
    HS2512-0,38(3,1-0,8) 2.5 1.1 0.38 3.7 0.6
    HS4414-0,3(3,2-1,1) 4.4 1.4 0.3 3.2 1.1
  • 50Ω karakteristična impedancija-jednožilna okrugla glava
    50Ω karakteristična impedancija-jednožilna okrugla glava
    Model Veličina (mm)
    A B C D E
    HS2516-0,3(7,5-2,14) 2.5 1.6 0.3 7.5 2.14
    HS2516-0,3(8-1,8) 2.5 1.6 0.3 8 1.8
    HS2516-0,38(3,5-0,7) 2.5 1.6 0.38 3.5 0.7
    HS2516-0,38(4,1-1,25) 2.5 1.6 0.38 4.1 1.25
    HS2516-0,38(4,3-1,2) 2.5 1.6 0.38 4.3 1.2
    Ka2511-0,38(2,7-1,0) 2.5 1.1 0.38 2.7 1
    Ka2516-0,38(2,9-0,3) 2.5 1.6 0.38 2.9 0.3
    K2516-0,38(4-1,5) 2.5 1.6 0.38 4 1.5
    HS2516-0,38(4,5-1,2) 2.5 1.6 0.38 4.5 1.2
    HS2516-0,38(4,6-1) 2.5 1.6 0.38 4.6 1
    HS2516E 2.5 1.6 0.38 4.6 1.5
    HS2516G 2.5 1.6 0.38 4.6 1.5
    HS2516-0,38(4,8-1,2) 2.5 1.6 0.38 4.8 1.2
    HS2516-0,38(4,9-1,5) 2.5 1.6 0.38 4.9 1.5
    HS2516-0,38(5,1-1,6) 2.5 1.6 0.38 5.1 1.6
    HS2516-0,38(5,3-1,2) 2.5 1.6 0.38 5.3 1.2
    Ka2516-0,38(5,6-3,0) 2.5 1.6 0.38 5.6 3
    HS2516-0,38(6,1-1,3) 2.5 1.6 0.38 6.1 1.3
    HS2516-0,38(7,1-1,4) 2.5 1.6 0.38 7.1 1.4
  • 50Ω karakteristična impedancija-jednožilna okrugla glava
    50Ω karakteristična impedancija-jednožilna okrugla glava
    Model Veličina (mm)
    A B C D E
    HS2516-0,38(7,41-1,27) 2.5 1.6 0.38 7.41 1.27
    HS2516F 2.5 1.6 0.38 7.45 4.55
    HS2516-0.38-01 2.5 1.6 0.38 7.5 1.3
    HS2516-0,38(8-1,8) 2.5 1.6 0.38 8 1.8
    RF2516-0,38(8-4,6) 2.5 1.6 0.38 8 4.6
    HS2516-0,38(8-5) 2.5 1.6 0.38 8 5
    K2516-0,38(8-1,5) 2.5 1.6 0.38 8 1.5
    K2516-0,38(8-5,9) 2.5 1.6 0.38 8 5.9
    HS2516-0,38(11,6-5) 2.5 1.6 0.38 11.6 5
    HS2516-0,38(12-2,0) 2.5 1.6 0.38 12 2
    HS2520-0,38(6-2) 2.5 2 0.38 6 2
    HS2520-0,38(7,4-1,4) 2.5 2 0.38 7.4 1.4
    HS2520-0,38(7,8-1,4) 2.5 2 0.38 7.8 1.4
    HS2520-0,38(9,0-2,0) 2.5 2 0.38 9 2
    HS2520-0,38(12-5) 2.5 2 0.38 12 5
    HS2520-0,38(15-2) 2.5 2 0.38 15 2
    HS2524-0,38(5,7-1,1) 2.5 2.4 0.38 5.7 1.1
    HS2526-0,38(6,6-2) 2.5 2.6 0.38 6.6 2
    HS2530-0,38(3,6-0,3) 2.5 3 0.38 3.6 0.3
  • 50Ω karakteristična impedancija-jednožilna okrugla glava
    50Ω karakteristična impedancija-jednožilna okrugla glava
    Model Veličina (mm)
    A B C D E
    Ka2530-0,38(4,6-1,0) 2.5 3 0.38 4.6 1
    HS2530A 2.5 3 0.38 5 1
    HS2530-0,38(7,5-1,5) 2.5 3 0.38 7.5 1.5
    HS2530-0,38(8-0,4) 2.5 3 0.38 8 0.4
    HS2530-0,38(8-2) 2.5 3 0.38 8 2
    HS2530-0,38(9-3) 2.5 3 0.38 9 3
    HS2530-0,38(12-2,2) 2.5 3 0.38 12 2.2
    HS2530-0,38(13,9-8,2) 2.5 3 0.38 13.9 8.2
    HS2530-0,38(20-4) 2.5 3 0.38 20 4
    HS2533-0,38(6,5-1,2) 2.5 3.3 0.38 6.5 1.2
    HS2535-0,38(7,5-2) 2.5 3.5 0.38 7.5 2
    HS2537-0,38(7,7-2) 2.5 3.7 0.38 7.7 2
    HS2540-0,38(11-1,8) 2.5 4 0.38 11 1.8
    HS2545-0,38(8-1,3) 2.5 4.5 0.38 8 1.3
    HS2550-0,38(6,9-1,5) 2.5 5 0.38 6.9 1.5
    HS2550-0,38(11-2) 2.5 5 0.38 11 2
    HS2558-0,38(14,8-6) 2.5 5.8 0.38 14.8 6
    HS2575-0,38(12-1,3) 2.5 7.5 0.38 12 1.3
    HS2810-0,45(3,3-0,35) 2.8 1 0.45 3.3 0.35
  • 50Ω karakteristična impedancija-jednožilna okrugla glava
    50Ω karakteristična impedancija-jednožilna okrugla glava
    Model Veličina (mm)
    A B C D E
    HS2815-0,45(5,75-1,25) 2.8 1.5 0.45 5.75 1.25
    HS2816-0,45(4,6-1,5) 2.8 1.6 0.45 4.6 1.5
    HS2816-0,45(4,9-1,8)-R 2.8 1.6 0.45 4.9 1.8
    HS2816-0,45(5,1-1,5) 2.8 1.6 0.45 5.1 1.5
    HS2816-0,45(5,2-1,1) 2.8 1.6 0.45 5.2 1.1
    HS2816-0,45(5,4-2) 2.8 1.6 0.45 5.4 2
    HS2816-0,45(5,6-2) 2.8 1.6 0.45 5.6 2
    HS2816-0,45(6,2-1,8) 2.8 1.6 0.45 6.2 1.8
    HS2816-0,45(8,0-4,6) 2.8 1.6 0.45 8 4.6
    HS2816-0,45(8-1,8) 2.8 1.6 0.45 8 1.8
    HS2816-0,45(11,6-5) 2.8 1.6 0.45 11.6 5
    HS2816-0,45(12-3,0) 2.8 1.6 0.45 12 3
    HS2831-0,45(5,2-1,8) 2.8 3.1 0.45 5.2 1.8
    HS2843-0,45(8,3-2) 2.8 4.3 0.45 8.3 2
    HS3015-0,5(4,3-0,8) 3 1.5 0.5 4.3 0.8
    HS3016-0,5(3,4-0,9) 3 1.6 0.5 3.4 0.9
    HS3016-0.5(4.6-1) 3 1.6 0.5 4.6 1
    HS3016-0,5(4,6-1,5) 3 1.6 0.5 4.6 1.5
    HS3016B 3 1.6 0.38 4.9 1.8
  • 50Ω karakteristična impedancija-jednožilna okrugla glava
    50Ω karakteristična impedancija-jednožilna okrugla glava
    Model Veličina (mm)
    A B C D E
    HS3016-0.5(5.6-2) 3 1.6 0.5 5.6 2
    HS3016C 3 1.6 0.5 6.6 2
    HS3016-0,5(6,6-2,5) 3 1.6 0.5 6.6 2.5
    HS3016-0,5(7,5-2) 3 1.6 0.5 7.5 2
    HS3016-0,5(7,5-3,9) 3 1.6 0.5 7.5 3.9
    HS3016-0,5(7,8-2,0) 3 1.6 0.5 7.8 2
    HS3016-0,5 (9,65-3,05) 3 1.6 0.5 9.65 3.05
    HS3016-0.5(12-5.0) 3 1.6 0.5 12 5
    HS3016-0,5(14,3-1,5) 3 1.6 0.5 14.3 1.5
    HS3020-0,5(5-1,8) 3 2 0.5 5 1.8
    HS3020-0,5(6,0-1,5) 3 2 0.5 6 1.5
    HS3020-0,5(6,5-2,2) 3 2 0.5 6.5 2.2
    HS3020-0,5(6,5-2,3) 3 2 0.5 6.5 2.3
    HS3020-0,5(6,8-1,8) 3 2 0.5 6.8 1.8
    HS3020-0,5(7,5-2,2) 3 2 0.5 7.5 2.2
    HS3020-0.5(8-2) 3 2 0.5 8 2
    HS3020-0,5(8,5-2,2) 3 2 0.5 8.5 2.2
    HS3020-0,5(8,5-4,3) 3 2 0.5 8.5 4.3
    HS3020-0,5(10-4) 3 2 0.5 10 4
  • 50Ω karakteristična impedancija-jednožilna okrugla glava
    50Ω karakteristična impedancija-jednožilna okrugla glava
    Model Veličina (mm)
    A B C D E
    HS3020-0,5(10-1,5) 3 2 0.5 10 1.5
    HS3020-0.5(12-4.0) 3 2 0.5 12 4
    HS3020-0.5(12-5.0) 3 2 0.5 12 5
    HS3020-0.5(12-6) 3 2 0.5 12 6
    HS3020-0.5(15-2) 3 2 0.5 15 2
    HS3025-0,5(5,4-1,2) 3 2.5 0.5 5.4 1.2
    HS3030A 3 3 0.38 10 1.5
    HS3030-0,5(6,5-2) 3 3 0.5 6.5 2
    HS3030-0,5(6,6-1,8) 3 3 0.5 6.6 1.8
    HS3030-0,5(7,5-2)-R 3 3 0.5 7.5 2
    HS3030-0,5(8,8-1,8) 3 3 0.5 8.8 1.8
    HS3030-0.5(10-2) 3 3 0.5 10 2
    HS3030-0.5(12-3) 3 3 0.5 12 3
    HS3030-0.5(12-2) 3 3 0.5 12 2
    HS3030-0.5(14-4.0) 3 3 0.5 14 4
    HS3035-0.5(6-1) 3 3.5 0.5 6 1
    HS3035-0,5(11,5-4) 3 3.5 0.5 11.5 4
    HS3040A 3 4 0.5 10.4 4
    HS3042-0,5(9,0-2,2) 3 4.2 0.5 9 2.2
  • 50Ω karakteristična impedancija-jednožilna okrugla glava
    50Ω karakteristična impedancija-jednožilna okrugla glava
    Model Veličina (mm)
    A B C D E
    HS3045-0,5(8,5-2) 3 4.5 0.5 8.5 2
    HS3047-0,5(9,4-2,2) 3 4.7 0.5 9.4 2.2
    HS3047-0.5(12-5.1) 3 4.7 0.5 12 5.1
    HS3050-0,5(9-2) 3 5 0.5 9 2
    HS3052A 3 5.2 0.5 10.3 4
    HS3057-0,5(12,5-3) 3 5.7 0.5 12.5 3
    HS3620-0,5(9-2,5) 3.6 2 0.5 9 2.5
    HS3616-0,6(12,2-1,6) 3.6 1.6 0.6 12.2 1.6
    HS3625-0,6(6,5-2) 3.6 2.5 0.6 6.5 2
    HS2540-0.8(27-5) 2.5 4 0.8 27 5
    HS4030A 4 3 1 10.6 4.6
    HS5010-0,8(5,9-2,45) 5 1 0.8 5.9 2.45
    HS5015-0,8(7,3-4,9) 5 1.5 0.8 7.3 4.9
    HS5016B 5 1.6 0.8 5.6 2
    HS5016-0,8(8,6-3,0) 5 1.6 0.8 8.6 3
    HS5030-0,8(17,2-2) 5 3 0.8 17.2 2
    HS5040-0.8(12-3) 5 4 0.8 12 3
    HS5060-0,8(11,5-2,5) 5 6 0.8 11.5 2.5
    HS5065-0,8(13,7-3) 5 6.5 0.8 13.7 3
  • 50Ω karakteristična impedancija-jednožilna okrugla glava
    50Ω karakteristična impedancija-jednožilna okrugla glava
    Model Veličina (mm)
    A B C D E
    HS5065-0,8(15,5-3) 5 6.5 0.8 15.5 3
    HS5516-0,9(8,3-2,8) 5.5 1.6 0.9 8.3 2.8
    HS5516-0,9(8,5-2,8) 5.5 1.6 0.9 8.5 2.8
    HS5516-0,9(8,7-2,8) 5.5 1.6 0.9 8.7 2.8
    HS5516-0,9(8,9-2,8) 5.5 1.6 0.9 8.9 2.8
    HS5516-0,9(9,1-2,8) 5.5 1.6 0.9 9.1 2.8
    HS5516-0,9(11,9-2,8) 5.5 1.6 0.9 11.9 2.8
    HS5516-0.9(12.6-2) 5.5 1.6 0.9 12.6 2
    HS5516-0,9(13,8-2,8) 5.5 1.6 0.9 13.8 2.8
    HS5525-0,9(9,7-1,6) 5.5 2.5 0.9 9.7 1.6
    HS5525-0.9(16-5) 5.5 2.5 0.9 16 5
    HS5530-0,9(8,8-2,3) 5.5 3 0.9 8.8 2.3
    HS5530-0,9(9,6-2,3) 5.5 3 0.9 9.6 2.3
    HS5530-0,9(13,8-2,8) 5.5 3 0.9 13.8 2.8
    HS5530A 5.5 3 1.35 13.5 7.5
    HS5530B 5.5 3 1.35 13.8 7.8
    HS6016-1.0(8.5-1.5) 6 1.6 1 8.5 1.5
    HS6840-0,9(7-1,5) 6.8 4 0.9 7 1.5
    HS8330-1.3(13-5) 8.3 3 1.3 13 5
  • 50Ω karakteristična impedancija - jednožilna ravna glava
    50Ω karakteristična impedancija - jednožilna ravna glava
    Model Veličina (mm)
    A B C D E
    Ka2008-0,3(1,4-0,3) 2 0.8 0.3 1.4 0.3
    HS2008-0,3(1,65-0,35) 2 0.8 0.3 1.65 0.35
    Ka2008-0,3(1,8-0,3) 2 0.8 0.3 1.8 0.3
    HS2010-0,3(1,9-0,35) 2 1 0.3 1.9 0.35
    HS2010-0.3(2-0.5) 2 1 0.3 2 0.5
    HS2010-0,3(2,5-0,5) 2 1 0.3 2.5 0.5
    HS2013-0,3(2,4-0,4) 2 1.3 0.3 2.4 0.4
    HS2014-0,3(2,6-0,4) 2 1.4 0.3 2.6 0.4
    HS2014E 2 1.4 0.3 2.3 0.45
    HS2014F 2 1.4 0.3 2.35 0.5
    HS2016-0.3-01 2 1.6 0.3 3.1 1
    HS2016-0,3(3,3-0,7) 2 1.6 0.3 3.3 0.7
    HS2016-0.3-02 2 1.6 0.3 3.3 1
    HS2016-0.3(5.6-2) 2 1.6 0.3 5.6 2
    HS2019-0.3(3-0.35) 2 1.9 0.3 3 0.35
    HS2020-0.3-02 2 2 0.3 3.5 0.5
    HS2020-0,3(3,6-0,8) 2 2 0.3 3.6 0.8
    HS2030-0,3(4,2-0,7) 2 3 0.3 4.2 0.7
  • 50Ω karakteristična impedancija-jednožilna okrugla glava
    50Ω karakteristična impedancija-jednožilna okrugla glava
    Model Veličina (mm)
    A B C D E
    HS8740-1,38(8,4-3,2) 8.7 4 1.38 8.4 3.2
    HS9430-1.5(9-3) 9.4 3 1.5 9 3
    HS9430-1.5(11-4) 9.4 3 1.5 11 4
    HS9640-1,5(9,2-3,2) 9.6 4 1.5 9.2 3.2
    HS10050-1.7(15-5) 10 5 1.7 15 5
    HS130100-3(18-4) 13 10 3 18 4
  • 50Ω Karakteristična impedancija - jednožilni okrugli vrh
    50Ω Karakteristična impedancija - jednožilni okrugli vrh
    Model Veličina (mm)
    A B C D E
    HS2330-0,23(5,3-0,3) 2.3 3 0.23 5.3 0.3
    HS2815-0,3(5,2-1,2) 2.8 1.5 0.3 5.2 1.2
    HS2815-0,3(7,2-1,2) 2.8 1.5 0.3 7.2 1.2
    HS2635-0,3(7,1-1,3) 2.6 3.5 0.3 7.1 1.3
    HS3822-0,5(14,4-3,7) 3.8 2.2 0.5 14.4 3.7
    HS3525-0,5(11,5-6) 3.5 2.5 0.5 11.5 6
  • 50Ω karakteristična impedancija - jednožilna ravna glava
    50Ω karakteristična impedancija - jednožilna ravna glava
    Model Veličina (mm)
    A B C D E
    HS2516-0,38(5,1-2) 2.5 1.6 0.38 5.1 2
    HS2516-0,38(7,37-4,5) 2.5 1.6 0.38 7.37 4.5
    HS2517-0.38-01 2.5 1.7 0.38 2.7 0.65
    HS2520-0,38(3,2-0,5) 2.5 2 0.38 3.2 0.5
    HS2525-0.38-01 2.5 2.5 0.38 3.65 0.65
    HS2530-0,38(7,5-2,5) 2.5 3 0.38 7.5 2.5
    HS2816-0,45(4,9-1,8) 2.8 1.6 0.45 4.9 1.8
    HS2816-0.45-01 2.8 1.6 0.45 5 3
    HS2816-0,45(6-1,5) 2.8 1.6 0.45 6 1.5
    HS3030-0,5(7,5-2) 3 3 0.5 7.5 2
  • 50Ω karakteristična impedancija - jednožilni ravni okrugli vrh
    50Ω karakteristična impedancija - jednožilni ravni okrugli vrh
    Model Veličina (mm)
    A B C D E
    HS2006-0.3(3.1-1.8) 2 0.6 0.3 3.1 1.8
    HS2010-0,3(3,5-2) 2 1 0.3 3.5 2
    HS2020-0.3-01 2 2 0.3 3.7 0.6
    HS2035-0,3(6,4-1,8) 2 3.5 0.3 6.4 1.8
    HS2816-0,45(11,7-7,6) 2.8 1.6 0.45 11.7 7.6
    HS3020-0,5(10-6,5) 3 2 0.5 10 6.5
    HS3216-0.5(7.1-4) 3.2 1.6 0.5 7.1 4
    HS6448-1,0(10,2-3,5) 6.4 4.8 1 10.2 3.5

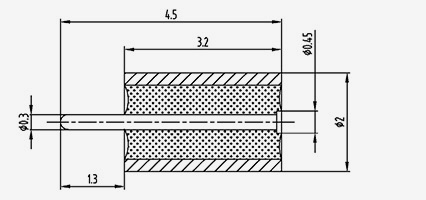

  • Ka2032-0,3(4,5-1,3)
    Ka2032-0,3(4,5-1,3)
    Model
    Ka2032-0,3(4,5-1,3)

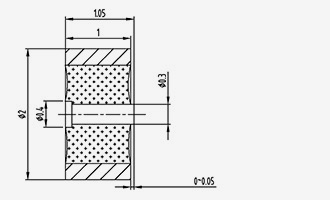

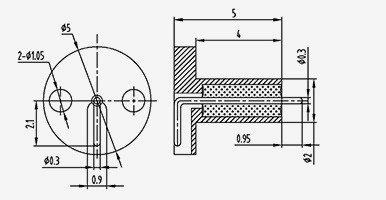

  • K2010-0,3(1,05-0,05)
    K2010-0,3(1,05-0,05)
    Model
    K2010-0,3(1,05-0,05)
  • HS2510-0.3-02
    HS2510-0.3-02
    Model
    HS2510-0.3-02
  • HS3520-0,5(3,4-0,3)
    HS3520-0,5(3,4-0,3)
    Model
    HS3520-0,5(3,4-0,3)

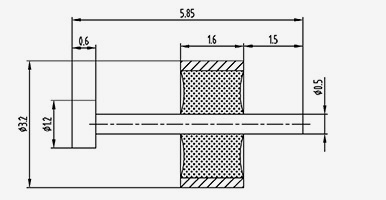

  • Ka3216-0,5(5,85-1,5)
    Ka3216-0,5(5,85-1,5)
    Model
    Ka3216-0,5(5,85-1,5)
  • K2515-0,38(2,9-0,3)
    K2515-0,38(2,9-0,3)
    Model
    K2515-0,38(2,9-0,3)
  • 2-K482515-0,38(2,9-0,3)
    2-K482515-0,38(2,9-0,3)
    Model
    2-K482515-0,38(2,9-0,3)

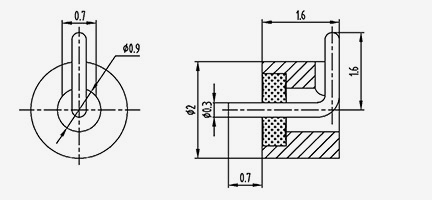

  • KW2016-0,3(0,7-1,6)
    KW2016-0,3(0,7-1,6)
    Model
    KW2016-0,3(0,7-1,6)

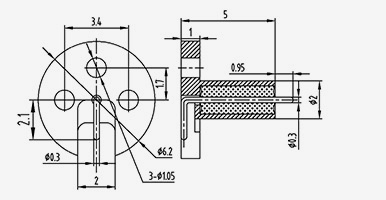

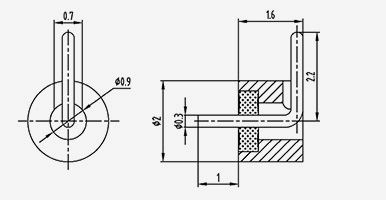

  • KW2016-0.3(1-2.2)
    KW2016-0.3(1-2.2)
    Model
    KW2016-0,3(1-2,2)
  • KW2025-0,3(1-2,2)
    KW2025-0,3(1-2,2)
    Model
    KW2025-0,3(1-2,2)
  • JPW2040-0.3-01
    JPW2040-0.3-01
    Model
    JPW2040-0.3-01
  • KW2018-0,3(0,95-2,1)
    KW2018-0,3(0,95-2,1)
    Model
    KW2018-0,3(0,95-2,1)
  • Karakteristična impedancija bez 50Ω-jednožilni okrugli vrh
    Karakteristična impedancija bez 50Ω-jednožilni okrugli vrh
    Model Veličina (mm)
    A B C D E
    JD1515-0,4(5-1,5) 1.5 1.5 0.4 5 5
    JD1615-0,4(8-1,9) 1.6 1.5 0.4 8 8
    JD1616-0.4(30-14.2) 1.6 1.6 0.4 30 30
    JD1614-0,45(11,4-5) 1.6 1.4 0.45 11.4 11.4
    JD1616-0,45 (4,65-1,05) 1.6 1.6 0.45 4.65 4.65
    JD1616-0,45(16-4) 1.6 1.6 0.45 16 16
    JD1616-0,45(30-14,2) 1.6 1.6 0.45 30 30
    JD2020-0,45(6,3-3) 2 2 0.45 6.3 6.3
    JD2020-0,45(10-4) 2 2 0.45 10 10
    JD1614-0.5(9-4) 1.6 1.4 0.5 9 9
    JD1616-0.5(30-14.2) 1.6 1.6 0.5 30 30
    JD1619-0,5(5,1-2) 1.6 1.9 0.5 5.1 5.1
    HS2015-0.5(7.5-3) 2 1.5 0.5 7.5 7.5
    JD2016-0,5(12-5,8)-R 2 1.6 0.5 12 12
    HS2018-0,5(9,5-1,5) 2 1.8 0.5 9.5 9.5
    HS2018-0,5(11,5-7,2) 2 1.8 0.5 11.5 11.5
    HS2030-0.5(10-2) 2 3 0.5 10 10
    JD1919-0,6(7,9-1,9)-R 1.9 1.9 0.6 7.9 7.9
  • Karakteristična impedancija bez 50Ω-jednožilni okrugli vrh
    Karakteristična impedancija bez 50Ω-jednožilni okrugli vrh
    Model Veličina (mm)
    A B C D E
    HS2040-0.6(6-1) 2 4 0.6 6 1
    JD1818-0.7(10-6) 1.8 1.8 0.7 10 6
    JD1818-0,7(22,2-0,4) 1.8 1.8 0.7 22.2 0.4
    HS2016-0,7(4,6-1,5) 2 1.6 0.7 4.6 1.5
    HS2016-0,7(6,3-1,5) 2 1.6 0.7 6.3 1.5
    HS2016-0,7(7,1-1,5)-R 2 1.6 0.7 7.1 1.5
    HS2016-0,7(7,6-1,5) 2 1.6 0.7 7.6 1.5
    HS2016-0.7(9.6-4) 2 1.6 0.7 9.6 4
    K2016-0.7(11-4.6) 2 1.6 0.7 11 4.6
    HS2016-0.7(11.6-5) 2 1.6 0.7 11.6 5
    HS2016-0.7(17-15.1) 2 1.6 0.7 17 15.1
    HS2016-0.7(20-0.3) 2 1.6 0.7 20 0.3
    HS2017-0.7(9.7-3) 2 1.7 0.7 9.7 3
    HS2035-0.7(13-3) 2 3.5 0.7 13 3
    HS2020-0,75(12-4) 2 2 0.75 12 4
    HS2015-0.8(6.5-3) 2 1.5 0.8 6.5 3
    JD2015-0,8(10,5-3) 2 1.5 0.8 10.5 3
    JD2063-0,5(10,3-2) 2 6.3 0.5 10.3 2
  • Karakteristična impedancija bez 50Ω-jednožilni okrugli vrh
    Karakteristična impedancija bez 50Ω-jednožilni okrugli vrh
    Model Veličina (mm)
    A B C D E
    JD2518-0,8(12,8-5) 2.5 1.8 0.8 12.8 5
    JD2520-0,8(14-4) 2.5 2 0.8 14 4
    JD2540-0,8(10-4) 2.5 4 0.8 10 4
    JD3218-0,8(51,8-20) 3.2 1.8 0.8 51.8 20
    JD2530-0,9(6,6-1,8) 2.5 3 0.9 6.6 1.8
    JD2540A 2.5 4 0.8 10 4
    JD2816-1(6.6-2) 2.8 1.6 1 6.6 2
    K2816-1.0(16-10) 2.8 1.6 1 16 10
    JD3218-1(27-15) 3.2 1.8 1 27 15
    JD3015-1.3(10.2-6.1) 3 1.5 1.3 10.2 6.1
    JD3015-1.3(10.5-3) 3 1.5 1.3 10.5 3
    JD3430-1,4(10,5-4,5) 3.4 3 1.4 10.5 4.5
    JD12940-1.7(10-3) 12.9 4 1.7 10 3
    JD3916-2(6.6-2) 3.9 1.6 2 6.6 2
  • Karakteristična impedancija bez 50Ω-jednožilna ravna glava
    Karakteristična impedancija bez 50Ω-jednožilna ravna glava
    Model Veličina (mm)
    A B C D E
    JD1510-0.3-01 1.5 1 0.3 5.5 1.5
    JD1315-0.35-01 1.3 1.5 0.35 3.5 0.3
    JD1515-0,4(4,5-0,5) 1.5 1.5 0.4 4.5 0.5
    JD1516-0.4-01 1.5 1.6 0.4 14.6 1
    JD1615-0,5(7-0,5) 1.6 1.5 0.5 7 0.5
    JD1619-0,5(8,7-3) 1.6 1.9 0.5 8.7 3
    JD1619-0,5(10,3-4,6) 1.6 1.9 0.5 10.3 4.6
    JD2016-0,5(4,5-0,6) 2 1.6 0.5 4.5 0.6
    JD2016-0,5(12-5,8) 2 1.6 0.5 12 5.8
    JD2020-0,5-01 2 2 0.5 5.2 0.5
    JD2044-0,5(6,3-0,4) 2 4.4 0.5 6.3 0.4
    JD1919-0,6(7,9-1,9) 1.9 1.9 0.6 7.9 1.9
    RF2010-0,7(6,0-3,0) 2 1 0.7 6 3
    JD2015-0,8(6,5-3) 2 1.5 0.8 6.5 3
    RF2016-0,8(6,6-4,5) 2 1.6 0.8 6.6 4.5
    JD2816-1(10,3-4,9) 2.8 1.6 1 10.3 4.9
  • Karakteristična impedancija bez 50Ω-jednožilni ravni okrugli vrh
    Karakteristična impedancija bez 50Ω-jednožilni ravni okrugli vrh
    Model Veličina (mm)
    A B C D E
    RF1515-0,38(2,9-0,3) 1.5 1.5 0.38 2.9 0.3
    JD1614-0,5 (17,9-0,5) 1.6 1.4 0.5 17.9 0.5
    JD1615-0,5(9-2,5) 1.6 1.5 0.5 9 2.5
    JD2016-0,7(8,1-4,5) 2 1.6 0.7 8.4 4.5
    JD2040-0,6(10-4,5) 2 4 0.6 10 4.5
    JD2016-0,7(9,1-2,5) 2 1.6 0.7 9.1 2.5
    JD2035-0,7(22-3) 2 3.5 0.7 22 3

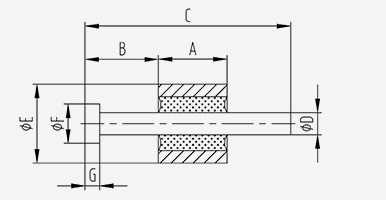

  • Karakteristična impedancija koja nije 50Ω - Tip glave čavla
    Karakteristična impedancija koja nije 50Ω - Tip glave čavla
    Model Veličina (mm)
    A B C D E F G
    JD1616-0,45(4,2-1,5) 1.4 1.5 4.2 0.45 1.6 0.8 0.3
    JD1614-0,45(6,2-0,8) 1.4 0.8 6.2 0.45 1.6 0.8 0.3
    JD1614-0,45(6,9-1,5) 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1620-0,45(7-1) 2 1 7 0.45 1.6 1 0.3
    JD1630-0,5 (7,5-0,5) 3 0.5 7.5 0.5 1.6 0.6 0.2
    JD1630-0,5 (10,5-0,5) 3 0.5 10.5 0.5 1.6 0.6 0.2
    JD1816-0,5(20-0,5) 1.6 0.5 20 0.5 1.8 0.7 0.3
    JD2020B 2 2 0.6 5.7 1
  • JP2016-0,7(7,1-1,5)
    JP2016-0,7(7,1-1,5)
    Model
    JP2016-0,7(7,1-1,5)

    Model Veličina (mm)
    A B C D E F G
    JD1614-0,45(6,9-1,5)-R 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1630-0,5(7,5-0,5)-R 3 0.5 7.5 0.5 1.6 0.6 0.2
  • Karakteristična impedancija koja nije 50Ω - tip glave čavla
    Karakteristična impedancija koja nije 50Ω - tip glave čavla
    Model Veličina (mm)
    A B C D E F G
    JD1614-0,45(6,9-1,5)-R 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1630-0,5(7,5-0,5)-R 3 0.5 7.5 0.5 1.6 0.6 0.2

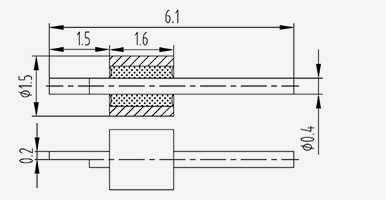

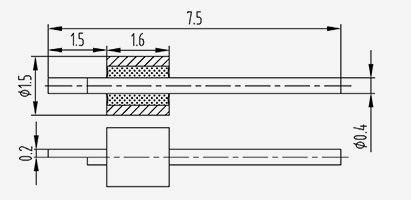

  • JD1516-0.4-02
    JD1516-0.4-02
    Model
    JD1516-0.4-02

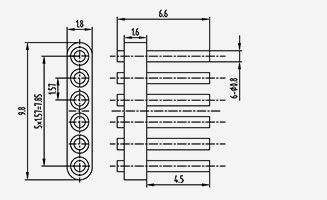

  • RF1816-0,8(6,6-4,5)-2
    RF1816-0,8(6,6-4,5)-2
    Model
    RF1816-0,8(6,6-4,5)-2
  • 2-RF281515-0,38(2,9-0,3)
    2-RF281515-0,38(2,9-0,3)
    Model
    2-RF281515-0,38(2,9-0,3)
  • 2-RF301516-0.5(5.85-1.5)
    2-RF301516-0.5(5.85-1.5)
    Model
    2-RF301516-0,5(5,85-1,5)
  • JD301520-0,5-01
    JD301520-0,5-01
    Model
    JD301520-0.5-01
  • JD301515-0.5-01
    JD301515-0.5-01
    Model
    JD301515-0.5-01
  • JD201315-0.35-01
    JD201315-0.35-01
    Model
    JD301515-0.5-01
  • JD271516-0.4-02
    JD271516-0.4-02
    Model
    JD271516-0.4-02
  • JD271516-0.4-01
    JD271516-0.4-01
    Model
    JD271516-0.4-01
  • JD2615-0.35-01
    JD2615-0.35-01
    Model
    JD2615-0,35-01
  • 3-RF411515-0,38(2,9-0,3)
    3-RF411515-0,38(2,9-0,3)
    Model
    3-RF411515-0,38(2,9-0,3)
  • 3-RF421516-0.5(5.85-1.5)
    3-RF421516-0.5(5.85-1.5)
    Model
    3-RF421516-0,5(5,85-1,5)
  • JD261516-0.3-01
    JD261516-0.3-01
    Model
    JD261516-0.3-01

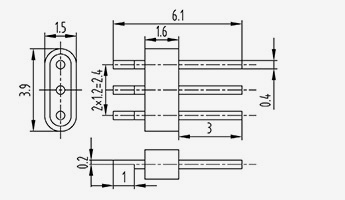

  • JD391516-0.4-01
    JD391516-0.4-01
    Model
    JD391516-0.4-01
  • JD2815-0.35-01
    JD2815-0.35-01
    Model
    JD2815-0,35-01
  • RF3416-0,8(6,6-4,5)-4
    RF3416-0,8(6,6-4,5)-4
    Model
    RF3416-0,8(6,6-4,5)-4
  • 4-RF3416-0,5 (5,85-1,5)
    4-RF3416-0,5 (5,85-1,5)
    Model
    4-RF3416-0,5(5,85-1,5)
  • JD341315-0.35-01
    JD341315-0.35-01
    Model
    JD341315-0,35-01

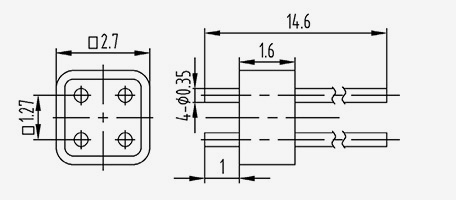

  • JD272716-0.4-01
    JD272716-0.4-01
    Model
    JD272716-0.4-01
  • JD511516-0.4-01
    JD511516-0.4-01
    Model
    JD511516-0.4-01
  • JD2016-0.3-01
    JD2016-0.3-01
    Model
    JD2016-0.3-01
  • JD3115-0.35-01
    JD3115-0.35-01
    Model
    JD3115-0,35-01

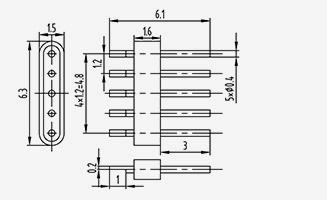

  • JD631516-0.4-01
    JD631516-0.4-01
    Model
    JD631516-0.4-01
  • RF1816-0,8(6,6-4,5)-6
    RF1816-0,8(6,6-4,5)-6
    Model
    RF1816-0,8(6,6-4,5)-6

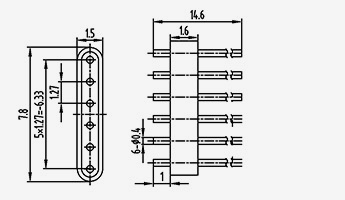

  • 6-RF811515-0,5(0,5-8,2)
    6-RF811515-0,5(0,5-8,2)
    Model
    6-RF811515-0,5(0,5-8,2)

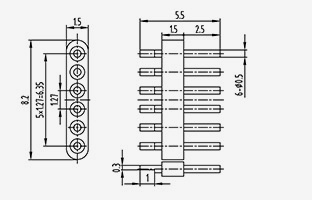

  • 6-RF821515-0.5(5.5-2.5)
    6-RF821515-0.5(5.5-2.5)
    Model
    6-RF821515-0,5(5,5-2,5)
  • JD501516-0.4-01
    JD501516-0.4-01
    Model
    JD501516-0.4-01
  • JD811520-0,5-0,1
    JD811520-0,5-0,1
    Model
    JD811520-0,5-0,1
  • 7-RF941515-0.5(5.5-2.5)
    7-RF941515-0.5(5.5-2.5)
    Model
    7-RF941515-0,5(5,5-2,5)
  • JD1201515-0,5-01
    JD1201515-0,5-01
    Model
    JD1201515-0,5-01
  • JMC-265-JH
    JMC-265-JH
    Model
    JMC-265-JH
  • JD1201515-0,5-02
    JD1201515-0,5-02
    Model
    JD1201515-0,5-02
  • RF1816-0,8(6,6-4,5)-9
    RF1816-0,8(6,6-4,5)-9
    Model
    RF1816-0,8(6,6-4,5)-9
  • JYZ22-0.45-01
    JYZ22-0.45-01
    Model
    JYZ22-0,45-01
  • Karakteristična impedancija koja nije 50Ω - Višejezgreni
    Karakteristična impedancija koja nije 50Ω - Višejezgreni
    Model Veličina (mm)
    A B C D E F G H provlačenje red Raskid
    JD156018-0,3(27,2-0,8)-8 27.2 0.8 1.4 6 1.8 0.6 0.3 0 8 1 Spajanje gornje strane unutarnjeg vodiča
    JD151152-0,3(4,5-1,5)-9 4.5 1.5 1.5 11.5 2 1.27 0.3 0 9 1 Lemljenje
    2-JD162020-0,3(5-1,7)-4 A1=5
    A2=3,6     		B1=1,7
    B2=1     		1.6 2 2 0.57 0.3 0.57 4 2 Ravno spajanje s obje strane unutarnjih vodiča
    2-JD162020-0,3(7,6-1,7)-4 A1=7,6
    A2=3,6     		B1=1,7
    B2=1     		1.6 2 2 0.57 0.3 0.56 4 2 Ravno spajanje na obje strane krajeva unutarnjeg vodiča
    JD158215-0,38(7-0,8)-6 7 0.8 1.5 8.2 1.5 1.27 0.38 0 6 1 Lijepljenje gornje strane glave nokta
    JD153015-0,38(8-1,9)-2 8 1.9 1.5 3 1.5 1.27 0.38 0 2 1 Zavareni
    2-JD162525-0,38(10,6-3,5)-4 10.6 3.5 1.6 2.5 2.5 0.71 0.38 0.71 4 2 Lemljenje
    2-JD187425-0,38(3,8-1)-16 A1=3,8
    A2=5,2     		B1=1
    B2=1,7     		1.8 7.4 2.5
    4     		0.88 0.38 1.02 16 2 Unutarnji krajevi vodiča spljošteni i bočno spojeni
    JD1510516-0,45(7,5-2)-8 7.5 2 1.5 10.5 1.6 1.27 0.45 0 8 1 Lemljenje
    JD155515-0,5(5,7-1,7}-4 5.7 1.7 1.5 5.5 1.5 1.27 0.5 0 4 1 Spljošteno spajanje gornje strane unutarnjeg vodiča
    JD1512015-0,5(5,8-2,5)-9 5.8 2.5 1.5 12 1.5 1.27 0.5 0 9 1 Spljošteno bočno spajanje donjeg unutarnjeg vodiča
    JD153015-0,5(7-0,5)-2 7 0.5 1.5 3 1.5 1.27 0.5 0 2 1 Lijepljenje krajeva unutarnjih vodiča
  • Karakteristična impedancija koja nije 50Ω - Višejezgreni
    Karakteristična impedancija koja nije 50Ω - Višejezgreni
    Model Veličina (mm)
    A B C D E F G H provlačenje red Raskid
    JD153815-0,5(7,7-1,2)-2 7.7 1.2 1.5 3.8 1.5 2.1 0.5 0 2 1 Spljošteno spajanje gornje strane unutarnjeg vodiča
    JD153015-0,5(13,5-4)-2 13.5 4 1.5 3 1.5 1.27 0.5 0 2 1 Zavarivanje
    JD1613215-0,5(10,6-2)-10 10.6 2 1.6 13.2 1.5 1.27 0.5 0 10 1 Lemljenje
    JD302915-0,5(8-1)-2 8 1 3 2.9 1.5 1.27 0.5 0 2 1 Spajanje gornje strane unutarnjeg vodiča
    2-JD165528-0,5(7,6-1)-8 7.6 1 1.6 5.5 2.8 1.07 0.5 0 8 2 Spajanje gornje strane unutarnjeg vodiča
    2-JD154330-0,5(5,8-2)-5 Al=5,8
    A2=5,1     		B1=2
    B2=1,3     		1.5 4.3 3 1.27 0.5 1.5 5 2 Lem Ravnanje gornje strane
    2-JD156830-0,5(5,8-2)-9 Al=5,8
    A2=5,1     		B1=2
    B2=1,3     		1.5 6.8 n 1.27 0.5 1.5 6 2 Zavar Spljoštenje gornje strane unutarnjeg vodiča
    2-JD1512030-0.5(9.3-2.8)-18 A1=9,3
    A2=8     		B1=2,8
    B2=1,5     		1.5 12 3 1.27 0.5 1.5 18 2 Zavarivanje Flattening of inner conductor ends
    3-JD155545-0,5(9,5-4)-12 Al=9,5
    A2=7,5
    A3=5,5     		B1=4
    B2=3
    B3=2     		1.5 5.5 4.5 1.27 0.5 1.5 12 3 Lemljenje
    2-JD207015-0.6(7-3)-10 A1=7
    A2=6     		B1=3
    B2=2     		2 7 1.5 1.27 0.6 1.5 10 2 Unutarnji vodič spljošten i spojen s obje strane
    2-JD3012230-0.6(10.8-5)18 10.8 5 3 12.2 3 1.27 0.6 1.5 18 2 Spljošteno spajanje na strani donjeg unutarnjeg vodiča
  • JYZ22-0.45-02
    JYZ22-0.45-02
    Model
    JYZ22-0,45-02

OSTANIMO U KONTAKTU

[#ulazni#]
POŠALJI

POVEZANI PROIZVODI

O nama
Ningbo Hanson Communication Technology Co., Ltd.
Ningbo Hanson Communication Technology Co., Ltd.
Ningbo Hanson Communication Technology Co., Ltd. je Kina RF stakleni izolator Dobavljač i Prilagođeni RF stakleni izolator Tvrtka. Mi smo proizvođač specijaliziran za proizvodnju, obradu i trgovinu komunikacijskim komponentama, s više od 30 godina iskustva u RF koaksijalnim konektorima, adapterima i kabelskim sklopovima. Tvrtka je danas razvila vlastitu radionicu za obradu, radionicu za galvanizaciju, radionicu za sklapanje te skupinu stabilnih i pouzdanih dobavljača. Svrha tvrtke je pružiti kupcima visokokvalitetne proizvode. Glavni proizvodi su RF koaksijalni konektori, adapteri, visokofrekventni kabelski sklopovi i kabelski sklopovi niske intermodulacije. Osim toga, tvrtka može pružiti usluge i kupcima s prilagođenim potrebama kako bi zadovoljila posebne zahtjeve kupaca za proizvodima. Proizvodi tvrtke široko se koriste u zrakoplovstvu, komunikacijskim baznim stanicama, medicinskoj opremi i drugim visokotehnološkim područjima. U vrijeme reforme poduzeća, inovacije, razvoja i rasta, tvrtka se aktivno pridružila ISO9001 međunarodnom sustavu upravljanja kvalitetom i kontinuirano poboljšavala razinu upravljanja kako bi pružila zadovoljavajuće proizvode i usluge starim i novim kupcima.
Najnovije vijesti
Tražite poslovnu priliku?

Zatražite poziv danas

STUPITE U KONTAKT
