Kako ispravno instalirati koaksijalni konektor?

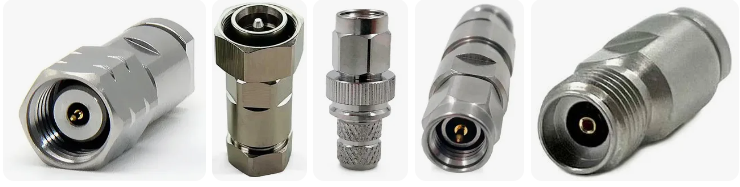

Ispravna instalacija a Koaksijalni konektor Osigurava maksimalnu izvedbu signala

Ispravna instalacija koaksijalnog konektora sprječava gubitak signala, smetnje i kvarove veze. Loše instaliran konektor može smanjiti snagu signala za 20-50%, uzrokovati isprekidano povezivanje, pa čak i oštetiti povezanu opremu. Slijedeći precizne korake skidanja, pozicioniranja i presovanja, osiguravate stabilan prijenos signala za TV, internet, CCTV ili RF aplikacije.

Alati potrebni za pravilnu instalaciju

Korištenje ispravnih alata poboljšava točnost i minimalizira pogreške pri instalaciji. Osnovni alati uključuju:

• Rezač koaksijalnog kabela
• Skidač koaksijalnog kabela (prilagođen za tip kabela kao što je RG6 ili RG59)
• Alat za kompresiju ili stezanje
• Kompatibilni koaksijalni konektor

Precizni alati mogu smanjiti nedostatke pri ugradnji za više 30% u usporedbi s ručnim metodama rezanja.

Postupak instalacije korak po korak

Čisto odrežite kabel

Koristite koaksijalni rezač za ravan, čist rez. Neravnomjeran rez može dovesti do lošeg postavljanja konektora i povećanog slabljenja signala.

Ogolite kabel na odgovarajuću duljinu

Otprilike skinite 1/4 inča (6 mm) vanjskog plašta i izložite dielektrik i središnji vodič prema specifikacijama konektora. Izbjegavajte rezati ili urezivati ​​pleteni štit.

Pripremite oklop

Presavijte pleteni štit ravnomjerno natrag preko vanjske jakne. Uvjerite se da nijedna žica ne dodiruje središnji vodič jer to može uzrokovati kratki spoj.

Umetnite koaksijalni konektor

Čvrsto gurnite konektor na kabel dok dielektrik ne bude u ravnini s otvorom konektora. Središnji vodič trebao bi se protezati oko 1–2 mm izvan vrha priključka.

Čvrsto stegnite ili stisnite

Upotrijebite alat za kompresiju ili stezanje kako biste učvrstili konektor na mjestu. Pravilno stisnut konektor osigurava sigurnu mehaničku i električnu vezu.

Uobičajene pogreške pri instalaciji i njihov utjecaj

Obraćanje pažnje na detalje tijekom instalacije izravno utječe na pouzdanost signala i dugovječnost sustava.

Testiranje instaliranog koaksijalnog konektora

Nakon instalacije provjerite vezu pomoću kabelskog testera ili provjerom jačine signala putem povezane opreme. Ispravna instalacija trebala bi rezultirati:

• Stabilan prijenos signala
• Minimalno slabljenje signala
• Nema vidljive zaštite ili kratkih hlača

Profesionalne instalacije često ciljaju na gubitak signala ispod 3 dB po spoju za održavanje optimalnih performansi.

Uobičajena pitanja o instalaciji koaksijalnog konektora

1. P: Koju vrstu konektora trebam koristiti?
   A: Odaberite konektor kompatibilan s vašom vrstom kabela (npr. RG6 ili RG59) i zahtjevima aplikacije.
2. P: Koliko središnjeg vodiča treba biti izloženo?
   A: Obično 1–2 mm izvan vrha konektora za pravilan kontakt.
3. P: Mogu li ponovno upotrijebiti koaksijalni konektor?
   A: Kompresijski priključci općenito se ne mogu višekratno koristiti nakon instaliranja.
4. P: Zašto je moj signal slab nakon instalacije?
   A: Mogući uzroci uključuju nepravilno skidanje izolacije, labavo stezanje ili zaštitni kontakt sa središnjim vodičem.
5. P: Je li kompresijski konektor bolji od okretnog tipa?
   A: da Kompresijski priključci omogućuju jače mehaničke i električne veze.
6. P: Trebam li testirati svaki instalirani konektor?
   A: da Testiranje osigurava integritet signala i sprječava buduće probleme s rješavanjem problema.
