Kako odabrati pravi RF koaksijalni adapter?

RF koaksijalni adapteri nezamjenjive su komponente u bežičnoj komunikaciji, elektroničkoj opremi i prijenosu signala. Djeluju kao mostovi koji povezuju različite RF koaksijalne kabele i uređaje, osiguravajući stabilan i učinkovit prijenos signala. Međutim, s brojnim modelima i specifikacijama RF koaksijalnih adaptera na tržištu, odabir pravog proizvoda postao je briga mnogih inženjera i tehničara.
Ovaj članak će vas uputiti kako odabrati odgovarajući RF koaksijalni adapter na temelju različitih potreba kako biste osigurali stabilnost i performanse sustava.

1. Razumijevanje osnovnih funkcija RF koaksijalni adapteri
RF koaksijalni adapteri elektroničke su komponente koje se koriste za povezivanje različitih vrsta RF koaksijalnih kabela, uređaja ili priključaka. Njihove glavne funkcije su:
Povezivanje različitih vrsta priključaka: RF koaksijalni adapteri mogu povezati različite vrste priključaka koaksijalnog kabela, kao što su BNC, SMA, N-tip itd.

Pretvorba signala: Mogu pretvoriti signale iz jedne vrste sučelja u drugu, osiguravajući glatki prijenos signala.

Smanjenje gubitka signala: Odabir visokokvalitetnog RF koaksijalnog adaptera može učinkovito smanjiti slabljenje signala i osigurati kvalitetu signala.

Prilikom odabira adaptera morate razumjeti njegovo načelo rada, scenarije primjene i zahtjeve za prilagodbu kako biste pronašli najprikladniji model.

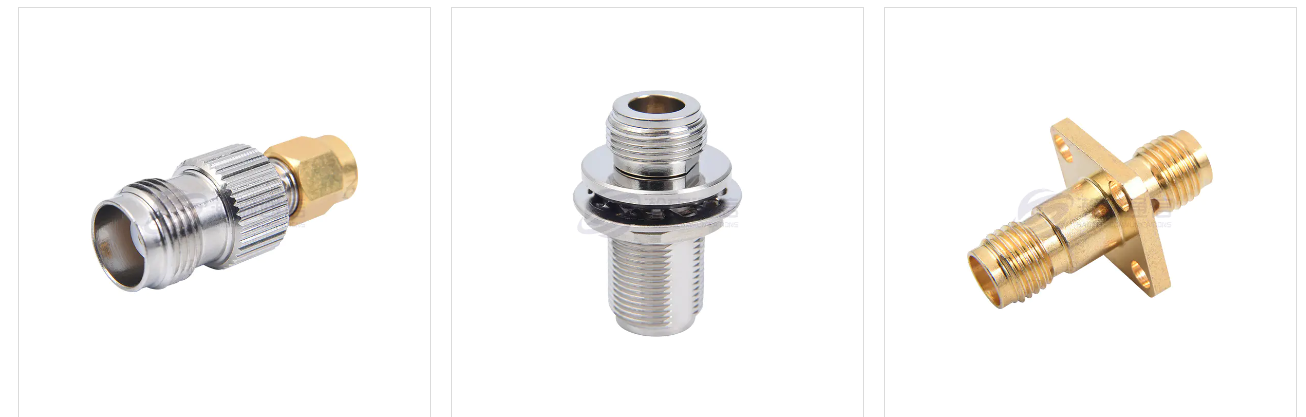

2. Određivanje vrste sučelja adaptera
Različiti RF koaksijalni adapteri prikladni su za različite vrste koaksijalnih kabela i sučelja uređaja, tako da prvo trebate odrediti vrstu sučelja koje koristite. Uobičajene vrste sučelja uključuju:
SMA (subminijaturna verzija A): Obično se koristi u minijaturiziranim, visokofrekventnim aplikacijama, kao što je bežična komunikacija i ispitna oprema.

N-tip: Prikladno za aplikacije velike snage i struje, kao što su oprema baznih stanica i RF sustavi.

BNC (Bajonet Neill-Concelman): Široko korišten u televizijskom emitiranju i video nadzoru, podržava brzo povezivanje i odspajanje.

TNC: Slično BNC-u, ali s većom stabilnošću, često se koristi za visokofrekventni prijenos signala.

Provjerite je li RF koaksijalni adapter koji odaberete kompatibilan s opremom ili kabelskim priključcima koje koristite. Ako se vrste sučelja ne podudaraju, signal se možda neće pravilno prenositi, što će utjecati na performanse sustava.

3. Uzimajući u obzir frekvencijski raspon adaptera
Frekvencijski raspon RF signala ima značajan utjecaj na kvalitetu prijenosa signala. Različiti RF koaksijalni adapteri dizajnirani su za rad s različitim frekvencijskim rasponima. Stoga je pri odabiru adaptera bitno osigurati da njegov radni frekvencijski raspon zadovoljava zahtjeve primjene. Uobičajeni rasponi frekvencija uključuju:

Niskofrekventni adapteri: Prikladni za aplikacije niže frekvencije, kao što je radio i televizijsko emitiranje.

Visokofrekventni adapteri: Prikladni za visokofrekventne aplikacije, kao što su radarski sustavi, satelitske komunikacije i mikrovalne komunikacije.

Odabir RF koaksijalnog adaptera s odgovarajućim frekvencijskim rasponom može smanjiti slabljenje i izobličenje signala, osiguravajući stabilan prijenos signala.

4. Odabir materijala i kvalitete adaptera
Kvaliteta materijala RF koaksijalnog adaptera izravno utječe na njegovu izvedbu i trajnost.  Tipično, kućište adaptera i kontaktne točke koriste metalne materijale kao što su mesing i nehrđajući čelik, koji imaju dobru vodljivost i otpornost na koroziju. Visokokvalitetni adapteri mogu učinkovito izbjeći probleme kao što su refleksija signala, gubitak i loš kontakt.

Osim toga, pozlaćeni kontakti uobičajeni su vrhunski dizajn koji dodatno smanjuje gubitak signala i poboljšava otpornost na koroziju. Stoga, kada birate RF koaksijalni adapter, pokušajte odabrati proizvode od dobrih materijala i izrade kako biste osigurali dugotrajan stabilan rad sustava.

5. Uzimajući u obzir uneseni gubitak i povratni gubitak adaptera
RF signali imaju određeni gubitak u adapteru; uobičajeni gubici uključuju uneseni gubitak i povratni gubitak. Uneseni gubitak odnosi se na gubitak energije kada signal prolazi kroz adapter, dok se povratni gubitak odnosi na udio energije reflektirane natrag na izvor.

Mali uneseni gubitak: Odabir adaptera s niskim unesenim gubitkom osigurava smanjeni gubitak energije tijekom prijenosa signala.

Veliki povratni gubitak: Veliki povratni gubitak označava nižu stopu refleksije signala, što znači glatkiji prijenos signala.

U visokofrekventnim i visokopreciznim aplikacijama, preporučljivo je odabrati RF koaksijalne adaptere s niskim unesenim gubitkom i velikim povratnim gubitkom kako bi se osigurao stabilan prijenos signala.

6. Uzimanje u obzir izdržljivosti adaptera i prilagodljivosti okolišu
RF koaksijalni adapteri obično se koriste u različitim okruženjima, uključujući unutarnje i vanjske postavke. Stoga su izdržljivost adaptera i prilagodljivost okolišu također važni čimbenici koje treba uzeti u obzir pri odabiru. Uobičajeni pokazatelji trajnosti uključuju:

Temperaturni raspon: Adapter bi trebao moći stabilno raditi unutar potrebnog temperaturnog raspona. Za vanjska okruženja ili okruženja s visokom temperaturom ključan je odabir adaptera sa širim rasponom radnih temperatura. Vodootporan i otporan na prašinu: Neki vrhunski RF koaksijalni adapteri dizajnirani su sa značajkama otpornosti na vodu i prašinu, što ih čini prikladnima za teške uvjete okoline.

Odabirom RF koaksijalnog adaptera koji zadovoljava ekološke zahtjeve može se produžiti životni vijek opreme i poboljšati pouzdanost sustava.

Odabir odgovarajućeg RF koaksijalnog adaptera ključan je za osiguranje stabilnog prijenosa signala i vrhunske performanse sustava. Proces odabira zahtijeva razmatranje više čimbenika, uključujući vrstu sučelja, frekvencijski raspon, kvalitetu materijala, uneseni gubitak i povratni gubitak, prilagodljivost okolišu i cijenu. U praksi, razumijevanje zahtjeva sustava, odabir visokokvalitetnih adaptera i osiguravanje kompatibilnosti s opremom može značajno poboljšati prijenos RF signala i stabilnost opreme.
