Kako odabrati pravi RF koaksijalni adapter？

Odabir pravog RF koaksijalni adapter je ključan jer je potencijalno usko grlo signala; neodgovarajući izbor može izravno utjecati na performanse cijelog RF sustava. Ispod je vodič za odabir RF koaksijalnog adaptera koji će vam pomoći da napravite pravi izbor.

1. Ključni električni parametri (temelj performansi)
Ovi parametri izravno određuju može li adapter podržati vašu radnu frekvenciju i snagu.

Radna frekvencija:
Ovo je primarno razmatranje! Bitno je osigurati da navedeni frekvencijski raspon RF koaksijalnog adaptera pokriva najvišu radnu frekvenciju vašeg sustava.
Različite vrste RF koaksijalnih adaptera imaju svoja inherentna ograničenja frekvencije. Na primjer, N-tip obično ide do 11 GHz, SMA do 18 GHz/26,5 GHz, 3,5 mm do 33 GHz, 2,92 mm (K-tip) do 40 GHz i 2,4 mm do 50 GHz.
Načelo: Granica frekvencije odabranog adaptera trebala bi biti viša od najviše radne frekvencije vašeg sustava.

Impedancija:
Velika većina RF sustava je 50 ohma. Neka oprema za TV i emitiranje može naići na sustave od 75 ohma.
Provjerite je li usklađen! Nikada nemojte koristiti adapter od 50 ohma u sustavu od 75 ohma ili obrnuto, jer će to uzrokovati ozbiljnu neusklađenost impedancije i refleksiju signala.
Omjer stojnog vala napona (VSWR): ključni pokazatelj kvalitete podudaranja. VSWR bliži 1:1 je bolji, što ukazuje na manju refleksiju i veću učinkovitost prijenosa.
VSWR adaptera opada s povećanjem učestalosti. Posavjetujte se s priručnikom proizvoda kako biste bili sigurni da njegov VSWR zadovoljava zahtjeve unutar vašeg radnog frekvencijskog pojasa (npr. < 1,25 u rasponu DC-18GHz).

Gubitak umetanja: gubitak snage dok signal prolazi kroz adapter. Niža vrijednost je bolja, posebno u visokofrekventnim i visokonaponskim aplikacijama.

Gubici prvenstveno potječu od vodiča i dielektričnih materijala; gubici obično rastu s višim frekvencijama.
Nazivna snaga: Maksimalna prosječna i vršna snaga koju adapter može sigurno podnijeti.
Prosječna snaga povezana je s toplinskim učincima; razmotrite potencijalno pregrijavanje adaptera.
Vršna snaga povezana je s probojom dielektrika i posebno je važna u pulsnim sustavima velike snage.
Uvijek dopustite margine! Nemojte ga koristiti na najvećoj snazi.

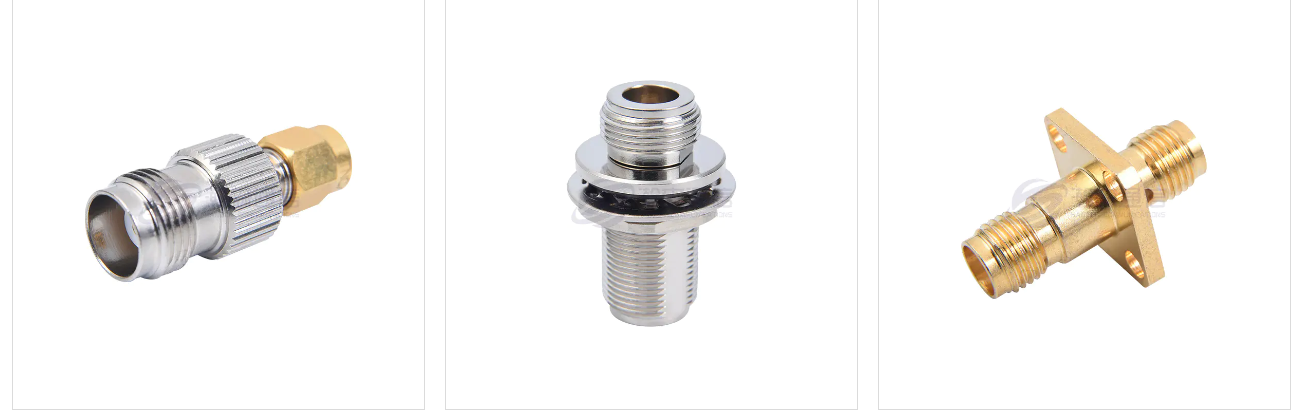

2. Mehaničke karakteristike i karakteristike sučelja (fizička veza)
Ovo je ključno za ispravnu i pouzdanu instalaciju RF koaksijalnog adaptera u vaš sustav.
Vrsta sučelja i polaritet:
Vrsta: Odredite vrstu sučelja koja vam je potrebna, kao što su SMA, N, BNC, TNC, 3,5 mm, 2,92 mm (K), 2,4 mm itd.
Polaritet: Ovdje se najčešće pojavljuju pogreške!
Muški konektor: sa središnjim klinom/unutarnjim navojem.
Ženski konektor: sa središnjom rupom/vanjskim navojem.
Kombinacija veze: Odredite trebate li vezu "muški na muški", "muški na ženski" ili "ženski na ženski".

Materijali konektora i oplata:
Kućište: obično mesing, nehrđajući čelik ili mesing presvučen niklom. Nehrđajući čelik nudi veću čvrstoću i otpornost na koroziju.
Središnji vodič/kontaktna točka: obično pozlaćeni berilijev bakar ili mjed. Pozlaćenje pruža izvrsnu vodljivost, otpornost na oksidaciju i stabilnu kontaktnu otpornost, što ga čini preferiranim izborom za većinu primjena.
Napomena: U primjenama koje zahtijevaju često spajanje i odspajanje, važni su tvrdoća oplate i otpornost na abraziju.

Dielektrični materijal: Tipično politetrafluoretilen (PTFE/teflon) nudi izvrsna električna svojstva (niski gubici), otpornost na visoke temperature i kemijsku stabilnost.
Zahtjevi zakretnog momenta: Vrlo važno! Koristite moment ključ za zatezanje adaptera.
Pretjerano zatezanje će oštetiti navoje i brtve, čineći konektor neupotrebljivim.
Slabo zatezanje rezultirat će lošim kontaktom, prekidima impedancije i curenjem signala.

3. Scenariji primjene i posebni zahtjevi
Ovisno o vašem specifičnom okruženju korištenja, možda će biti potrebno uzeti u obzir i sljedeće čimbenike:
Okruženje upotrebe:
Laboratorij/R&D: Zahtjevi za visoke performanse i frekvencijski raspon mogu zahtijevati precizne adaptere.

Testiranje proizvodnje: Zahtjevi visoke izdržljivosti i konzistentnosti mogu zahtijevati robusne industrijske adaptere s dugim vijekom trajanja pri spajanju i isključivanju.

Vanjski/vojni: potrebna su svojstva vodootpornosti, otpornosti na prašinu i slane sprejeve; odaberite adaptere s IP ocjenama i konstrukcijom od nehrđajućeg čelika.

Životni vijek spajanja i isključivanja: Broj ciklusa spajanja i isključivanja koje adapter može izdržati prije degradacije performansi. Precizni adapteri mogu trajati samo 500 ciklusa, dok oni visokih performansi mogu trajati tisuće. Odaberite prema svojoj radnoj frekvenciji.

Dosljednost faze i amplitude: U višekanalnim sustavima (kao što je radar s faznom rešetkom), kada se adapteri koriste u parovima ili grupama, potrebno je da promjene faze i amplitude svakog adaptera budu što je moguće dosljednije. U ovom slučaju potreban je adapter visoke preciznosti s "usklađivanjem faza" ili "dosljednošću performansi".
