Koje su najčešće greške pri ugradnji SMA konektora?

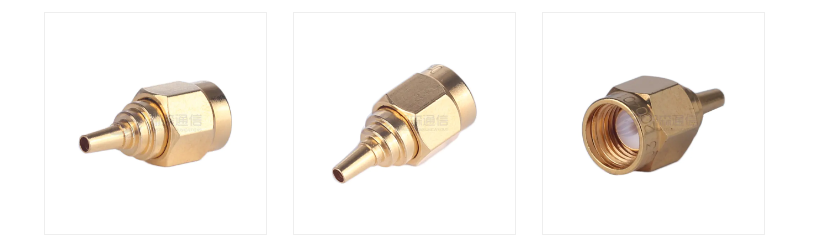

SMA konektori su jedan od najčešćih i naširoko korištenih koaksijalnih konektora u RF aplikacijama, široko korišten u komunikacijskoj opremi, mikrovalnim sustavima, antenama, ispitnim instrumentima, GPS-u, radarima i drugim visokofrekventnim sustavima. Iako se struktura SMA konektora čini jednostavnom, čak i mala pogreška tijekom instalacije ili spajanja može dovesti do slabljenja signala, povećanog VSWR-a, lošeg kontakta, pa čak i kvara opreme. Stoga je pravilna ugradnja SMA konektora ključna.

1. Neispravan trenutak pritezanja
Mnogi korisnici padaju u uobičajenu pogrešnu predodžbu kada instaliraju SMA konektore: ili ih samo ležerno zategnu ili ih zategnu brutalnom silom dok ne postanu "jako čvrsto". Oba pristupa uzrokovat će probleme.

Ako nije dovoljno zategnut, doći će do lošeg kontakta i nestabilne veze, zbog čega će signal biti podložan smetnjama. Osobito u okruženju sama, SMA glava će postupno olabaviti, što će dovesti do povećanih refleksija, pa čak i prekida signala. Ako je previše zategnut, oštetit će unutarnju jezgru, deformirati navoje i oštetiti dielektričnu strukturu, što će rezultirati nepovratnom degradacijom performansi.

Ispravan postupak je korištenje momenta ključa za zatezanje na standardni moment od približno 0,8 N·m. Kako biste osigurali siguran kontakt do skupine strukturnih oštećenja, što ga čini bitnim alatom za profesionalnu RF instalaciju.

2. Neusklađenost središnjeg vodiča

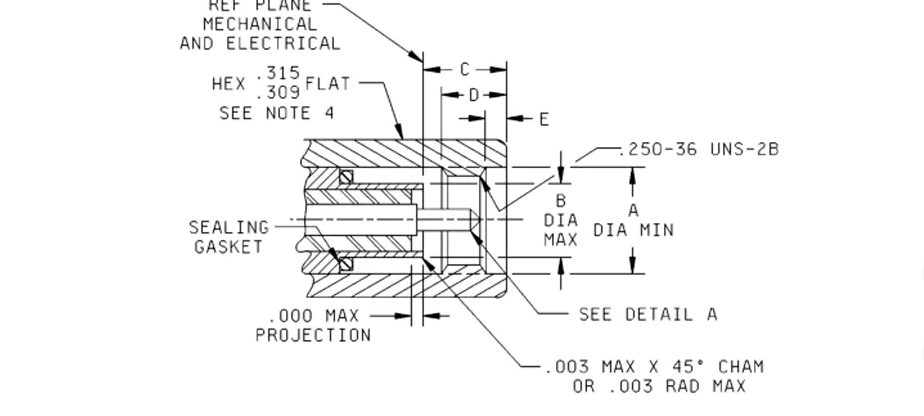

SMA konektori su precizni RF konektori s iznimno malim središnjim vodičima (pinovi ili utičnice). Neusklađenost tijekom spajanja i prisilnog umetanja može lako uzrokovati savijanje igle i deformaciju utičnice. Ova vrsta oštećenja često je nepopravljiva i ne mora biti vidljiva golim okom, ali izravno dovodi do:
Povećani VSWR
Povećani gubitak signala
Nestabilan kontakt
Poteškoće pri umetanju i uklanjanju
Životni vijek signala značajno skraćen
Osobito u opremi za testiranje ili visokofrekventnim sustavima, ovo oštećenje degradira cjelokupnu izvedbu veze i teško ga je otkloniti.

Ispravan postupak je pažljivo poravnati vodič, nježno ga umetnuti i zatim pričvrstiti trenutak ključem. Nikada nemojte koristiti grubu silu.

3. Ručno zatezanje dovodi metalne krhotine i okside u sučelje
Mnogi inženjeri obično ručno zatežu SMA konektore, posebno tijekom čestih testiranja. To ne samo da rezultira nedovoljnim okretnim momentom, već također lako uvodi onečišćenja poput prašine, metalnih krhotina i ulja za kožu. Ove sićušne čestice mogu povećati kontaktni otpor, pa čak i oštetiti zlatnu oplatu, što dovodi do povećanog slabljenja signala.

U visokofrekventnim konektorima čak i najmanje nečistoće mogu uzrokovati fluktuacije performansi. Stoga je bitno:
Nemojte zatezati rukom (samo lagano zategnite tijekom početnog pozicioniranja);
Očistite priključne površine krpom koja ne ostavlja dlačice ili alkoholnom vodom prije postavljanja;
Izbjegavajte dodirivanje vodljivih površina golim rukama;
Dobre navike čišćenja mogu značajno produžiti životni vijek konektora.

4. Miješanje tipova SMA muških i ženskih konektora
SMA konektor sučelja su izgledom vrlo slična drugim RF sučeljima, kao što su RP-SMA, SMB, SMC i N-tip. Mnogi ljudi prosuđuju na temelju izgleda, što rezultira prisilnim povezivanjem nekompatibilnih sučelja, što može uzrokovati:
Oštećeni navoji
Slomljene središnje igle
Deformirane unutarnje rupe
Potpuni neuspjeh izvedbe

SMA i RP-SMA (obrnuti polaritet SMA) se posebno lako zbunjuju. Izgledaju slično, ali imaju različite unutarnje strukture. Prisilno uspostavljanje veze ne samo da se prijenos signala, već također može oštetiti sučelje uređaja.

Prije povezivanja uvijek potvrdite:
Je li to standardni SMA konektor?
Je li vrsta konektora ispravna?
Je li kompatibilan s priključnim uređajem?
Zadovoljava li frekvencijske zahtjeve (postoji razlika između standardnih i preciznih SMA konektora)?

Izbjegavajte oštećenje skupe opreme zbog nepravilnog rada.

5. Pretjerano savijanje spojnog kabela uzrokuje prekide impedancije
Mnogi problemi pri ugradnji SMA konektora zapravo nisu u samom konektoru, već zbog nepravilnog savijanja kabela tijekom instalacije. Koaksijalni kabeli su vrlo osjetljivi na radijuse savijanja. Ako se preoštro savije, to će dovesti do:
Prekidi impedancije
Povećana refleksija signala
Povećani gubici kabela
Trenutačni rezultati testa.

Ovi problemi su posebno vidljivi u visokofrekventnim (iznad 6GHz) aplikacijama.

Preporučene smjernice:
Radijus savijanja ≥ 5 puta veći od promjera kabela
Izbjegavajte savijanje u blizini mjesta spajanja
Izbjegavajte zatezanje ili torziju kabela.
Ovo će održati stabilne performanse prijenosa.

6. Često spajanje i rasparivanje uzrokuje trošenje
Teoretski životni vijek SMA konektora je obično oko 500 ciklusa spajanja i isključivanja, ali mnoga okruženja za testiranje mogu uključiti deset ciklusa spajanja i isključivanja dnevno. Dugotrajna ponovljena uporaba može uzrokovati: trošenje pozlaćenog sloja; povećana kontaktna impedancija; deformacija oštrice; i labavljenje središnjeg vodiča, što utječe na stabilnost signala i čak povećava pogreške.

Rješenja uključuju: korištenje zaštitnog adaptera (SMA saver) u visokofrekventnim ispitnim okruženjima; redovita zamjena ispitnih kabela; i praćenje promjena impedancije kontakta konektora. Ovo može značajno produžiti životni vijek sučelja na vrijednim instrumentima.

Iako je instaliranje SMA konektora jednostavno, svaki detalj izravno utječe na kvalitetu signala. Praćenje standardnih postupaka i korištenje ispravnih alata osigurava stabilne veze, pouzdan rad i duži životni vijek opreme.
