Koja je funkcija RF koaksijalnog adaptera?

U radiofrekvencijskim (RF) sustavima, stabilnost i dosljednost prijenosa signala su ključni. Bilo da se radi o komunikacijskoj opremi, ispitnim instrumentima, sustavima bežičnog prijenosa ili laboratorijskim RF mjernim platformama, svi se oslanjaju na različite koaksijalne priključke. Međutim, u praktičnom inženjeringu, različiti uređaji često koriste različite vrste sučelja, zahtijevajući ključnu komponentu koja se može povezati, pretvoriti i održavati kvalitetu signala - RF koaksijalni adapter . Dakle, koja je točno funkcija RF koaksijalnog adaptera? Koju ulogu ima u RF sustavu?

1. Osnovne funkcije an RF koaksijalni adapter

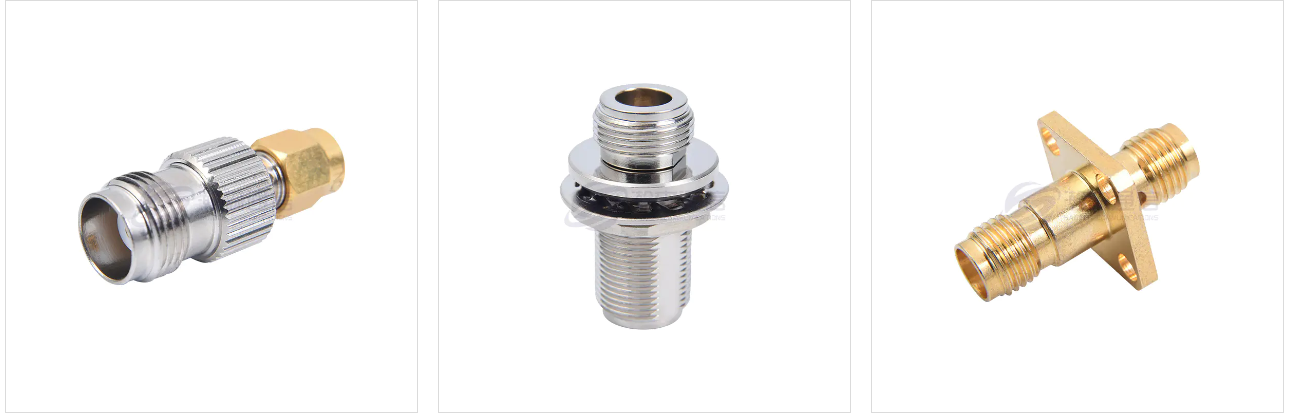

Primarna funkcija RF koaksijalnog adaptera je omogućiti pouzdanu pretvorbu i povezivanje između različitih vrsta RF konektora. Na primjer, neki instrumenti koriste N-tip sučelja, dok uređaj koristi SMA sučelja; u takvim slučajevima potreban je N-na-SMA RF adapter kako bi se omogućilo besprijekorno međusobno povezivanje.

Uobičajene metode povezivanja uključuju:
Prilagodba između različitih vrsta sučelja: kao što su SMA-N, BNC-TNC, SMA-UHF, itd.
Prilagodba između različitih tipova sučelja: kao što su SMA ženski na SMA ženski, SMA muški na SMA muški, itd.
Veza između preciznih i standardnih sučelja: ispunjavanje zahtjeva za mjerenje visoke frekvencije.

Ova fleksibilnost značajno poboljšava kompatibilnost sustava, eliminirajući potrebu za zamjenom cijelog ožičenja ili priključaka, čime se smanjuju troškovi i povećava učinkovitost.

2. Osiguravanje stabilnog prijenosa RF signala
Mnogi ljudi pogrešno vjeruju da je adapter samo "fizički konektor", ali u stvarnosti njegove električne karakteristike imaju značajan utjecaj na kvalitetu signala sustava. Visokokvalitetni RF adapteri mogu:

(1) Održavajte dosljednu karakterističnu impedanciju
Većina RF sustava koristi karakterističnu impedanciju od 50 ohma. Ako impedancija adaptera nije usklađena, to će dovesti do povećane refleksije i većeg VSWR-a, što utječe na integritet signala.

(2) Smanjite uneseni gubitak
Visokokvalitetni adapteri obično imaju izuzetno male gubitke umetanja, smanjujući prigušenje signala tijekom visokofrekventnog prijenosa.

(3) Održavanje mogućnosti širokopojasnog prijenosa
RF koaksijalni adapteri obično podržavaju signale od DC do nekoliko GHz, desetaka GHz ili čak viših frekvencija, što je posebno važno za scenarije mikrovalnog testiranja.

Stoga dobar RF adapter ne samo da dovršava vezu, već također osigurava točan i stabilan prijenos signala.

3. Poboljšanje fleksibilnosti i proširivosti
RF ispitni instrumenti, kao što su analizatori spektra, mrežni analizatori i mjerači snage, koriste različite vrste priključaka. RF koaksijalni adapteri omogućuju inženjerima da:
Brzo pretvorite sučelja, smanjujući vrijeme pripreme;
Lakše spajanje sondi, opterećenja, kalibracijskih komponenti i druge kritične opreme;
Fleksibilno konfigurirajte putove veze u složenim scenarijima testiranja;
Izbjegavajte habanje uzrokovano čestim zamjenama kabela ili konektora.
Za laboratorijske ispitivače, RF adapteri su gotovo nezamjenjivi alati; bez njih je nemoguće učinkovito testiranje.

4. Smanjenje trošenja opreme i zaštita životnog vijeka konektora
Mnogi vrhunski ispitni instrumenti imaju izuzetno skupe RF priključke, a često uključivanje i isključivanje može uzrokovati trošenje. Korištenje RF koaksijalnih adaptera djeluje kao "zaštitno sučelje", koncentrirajući trošenje na jeftiniji adapter, a ne na skupi priključak uređaja.

Na primjer:
Ugradnja SMA adaptera na mrežne analizatore za dugoročnu zaštitu;
Korištenje visokopreciznih adaptera pri prebacivanju visokofrekventnih sondi za smanjenje rizika od oštećenja.
To ne samo da produljuje životni vijek opreme, već i smanjuje troškove održavanja.

Iako naizgled mali konektor, RF koaksijalni adapter igra ključnu ulogu u RF sustavima. Ne samo da osigurava kompatibilnost sučelja, već također jamči kvalitetu signala, štiti priključke uređaja i poboljšava učinkovitost testiranja, što ga čini nezamjenjivom temeljnom komponentom za razne RF sustave.
