Kako pravilno instalirati RF koaksijalne konektore: koraci i tehnike

RF koaksijalni konektori nezamjenjive su komponente u komunikacijskim sustavima, široko se koriste u emitiranju, televiziji, bežičnoj komunikaciji, radaru, satelitskoj komunikaciji i drugim područjima. Ovi se konektori koriste za spajanje koaksijalnih kabela na opremu, osiguravajući kvalitetu i stabilnost prijenosa signala. Ispravna instalacija RF koaksijalnih konektora ne samo da može poboljšati ukupne performanse sustava, već i produžiti životni vijek opreme.

1. Osnovna struktura RF koaksijalni konektori
RF koaksijalni konektori obično se sastoje od sljedećih glavnih dijelova:
Središnji vodič: dio jezgre koji prenosi signal, obično izrađen od bakra ili drugih vodljivih materijala.
Izolacijski sloj: Izolira središnji vodič od vanjskog vodiča, obično izrađenog od polietilena ili drugih materijala s visokom dielektričnom konstantom.
Vanjski vodič: Obično pletena bakrena žica ili aluminijska folija, koja djeluje kao žica za uzemljenje za prijenos struje i zaštitu od vanjskih elektromagnetskih smetnji.
Priključak i kućište: Omogućuje fizičku vezu i zaštitu, obično izrađeno od metalnih materijala (kao što je mesing, nehrđajući čelik).

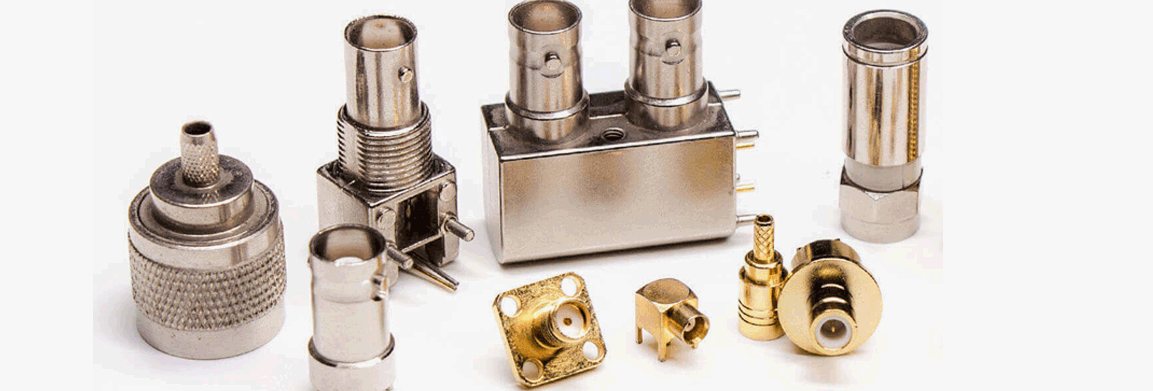

Različiti tipovi RF koaksijalnih konektora, kao što su BNC, SMA, TNC, N-tip, itd., imaju malo različite strukture, ali su osnovni principi i koraci instalacije slični.

2. Koraci za instaliranje RF koaksijalnih konektora
(1) Pripremite alate i materijale
Prije instalacije provjerite imate li sljedeće alate i materijale:
RF koaksijalni kabel (odaberite odgovarajući model i duljinu)
RF konektor (odaberite odgovarajuću vrstu konektora, poput BNC, SMA itd.)

Alat za skidanje kabela: Koristi se za uklanjanje vanjskog izolacijskog sloja kabela, otkrivajući unutarnji vodič.
Alat za presovanje: Koristi se za sigurno spajanje konektora na kabel.
Električarski nož, skidač žice: Koristi se za precizno skidanje vanjske izolacije kabela, otkrivajući unutarnji vodič.

(2) Skinite vanjsku izolaciju kabela
Koristite alat za skidanje kabela kako biste skinuli vanjski izolacijski sloj kabela, otkrivajući unutarnji pleteni vodič i izolacijski materijal. Pazite na preciznost tijekom skidanja izolacije kako biste izbjegli oštećenje unutarnjeg vodiča ili izolacijskog sloja. Obično je skinuta duljina ugradbena duljina konektora; molimo pogledajte zahtjeve specifičnog priključka koji se koristi za točnu duljinu. Uklanjanje vanjskog pletenog sloja: Nježno odlijepite vanjski pleteni sloj kabela pomoću alata i savijte ga prema van. Ovo osigurava dobru vezu s uzemljenjem.
Izlaganje središnjeg vodiča: Pažljivo uklonite unutarnju izolaciju nožem kako biste otkrili središnji vodič. Duljina ogoljenog dijela općenito ovisi o zahtjevima dizajna konektora.

(3) Umetanje kabela u konektor
Umetnite pripremljeni kabel u priključak konektora. Provjerite je li središnji vodič točno poravnat i potpuno umetnut u unutarnju rupu konektora, te jesu li pleteni sloj i vanjski vodič u čvrstom kontaktu s vanjskim kućištem konektora.
Provjerite poravnanje tijekom umetanja: središnji vodič mora u potpunosti ući u otvor središnjeg vodiča konektora, osiguravajući da nema neusklađenosti. Vanjski pleteni vodič trebao bi biti u čvrstom kontaktu s kućištem konektora kako bi se osigurao pravilan spoj uzemljenja za signal.

(4 ) Stezanje konektora
Upotrijebite alat za stezanje za stezanje konektora. Ovaj korak je ključan za osiguravanje sigurne veze između konektora i kabela. Tijekom stezanja, pazite da alat za stezanje ravnomjerno pritišće, čvrsto pričvršćujući konektor na kabel, izbjegavajući oštećenje kabela ili konektora.

Sila stezanja: Sila stezanja treba biti umjerena, osiguravajući sigurnu vezu bez pretjeranog stiskanja kabela ili središnjeg vodiča.

Provjera kvalitete stezanja: Nakon stezanja provjerite je li konektor pričvršćen i nije labav.

(5) Provjera ukupne veze konektora
Nakon presovanja provjerite kvalitetu spoja konektora i kabela. Potvrdite da je središnji vodič čvrsto spojen s unutarnjom jezgrom konektora, da je vanjski vodič u potpunom kontaktu s kućištem konektora i da nema curenja signala.
Provjera električne veze: Koristite multimetar za mjerenje električne veze kabela kako biste bili sigurni da nema otvorenih strujnih krugova ili kratkih spojeva.
Testiranje prijenosa signala: Ako uvjeti dopuštaju, generator signala i osciloskop mogu se koristiti za testiranje kvalitete prijenosa signala i provjeru gubitka signala ili smetnji.

(6) Izvršenje veze i osiguranje zaštite
Nakon dovršetka spajanja, ako je potrebno, upotrijebite termoskupljajuće cijevi, traku ili druge materijale za zaštitu kabelske veze kako biste spriječili da voda ili prašina utječu na kvalitetu veze.
Korištenje termoskupljajuće cijevi: Ako je potrebna vodonepropusnost, upotrijebite termoskupljajuću cijev za brtvljenje priključka, osiguravajući da na spoj ne utječu vlaga ili vanjska kontaminacija.

3. Savjeti za instaliranje RF koaksijalnih konektora
(1) Odaberite pravi konektor i kabel
Provjerite odgovaraju li specifikacije konektora kabelu koji se koristi. Različite vrste konektora (kao što su SMA, BNC, N-tip itd.) prikladne su za različite frekvencijske raspone i scenarije primjene. Odabir pogrešnog priključka može dovesti do gubitka ili nestabilnosti signala.

(2) Obratite pozornost na preciznost prilikom skidanja izolacije s kabela
Prilikom skidanja izolacije s vanjskog sloja kabela, osigurajte da je skinuta duljina točna, izbjegavajući prekomjerno skidanje izolacije koje izlaže previše središnjeg vodiča ili oštećuje izolacijski sloj. Korištenje profesionalnih alata za skidanje izolacije može smanjiti oštećenje kabela i osigurati stabilan prijenos signala.

(3) Izbjegavajte pretjerano presovanje
Pretjerano presovanje može oštetiti središnji vodič ili uzrokovati loš kontakt. Stoga kontrolirajte silu stezanja kako biste bili sigurni da je konektor siguran, ali ne previše zategnut.

(4) Održavajte kabel čistim
Tijekom instalacije pokušajte izbjeći kontaminaciju kabela i konektora prašinom, uljem ili drugim zagađivačima. Ove nečistoće mogu utjecati na kvalitetu prijenosa signala, pa čak i uzrokovati gubitak signala.

4. Uobičajeni problemi i rješenja
(1) Labav konektor
Ako se konektor olabavi nakon postavljanja, ponovno provjerite presovanje kako biste osigurali ravnomjerno stezanje ili ponovno podesite duljinu skidanja izolacije kabela.

(2) Slabljenje signala
Slabljenje signala može biti uzrokovano neusklađenim konektorima, neispravnom instalacijom ili oštećenjem kabela. Ponovno provjerite kompatibilnost kabela i konektora i osigurajte točnost instalacije.

(3) Loša električna veza
Loša električna veza može biti posljedica nedovoljnog presovanja, vodiča koji nije u potpunosti umetnut u konektor, itd. Provjerite jesu li središnji vodič i vanjski vodič čvrsto spojeni na konektor.

Instaliranje RF koaksijalnih konektora tehnički je zadatak koji zahtijeva pažljivo rukovanje. Ispravni koraci i tehnike instalacije izravno utječu na kvalitetu prijenosa signala i stabilnost sustava. Kroz precizne operacije skidanja, umetanja i stezanja, osiguravanje sigurne veze konektora može učinkovito poboljšati performanse sustava i smanjiti smetnje signala.
