Koji problemi sa signalom mogu proizaći iz sastava RF kabela loše kvalitete?

U visokofrekventnim primjenama kao što su komunikacije, emitiranje, televizija te ispitivanje i mjerenje, stabilan prijenos RF signala je ključan. Sklopovi RF kabela, kao ključne komponente koje povezuju uređaje za prijenos signala, izravno utječu na ukupne performanse sustava. Ako je kvaliteta sklop RF kabela je ispod standarda, čak i ako osnovna oprema ima visoke performanse, mogu se pojaviti razni problemi sa signalom, au težim slučajevima sustav čak može prestati ispravno funkcionirati.

1. Značajno povećano slabljenje signala
Najčešći problem sa sklopovima RF kabela loše kvalitete je povećano slabljenje signala. RF koaksijalni kabeli niske kvalitete s nedovoljnom čistoćom vodiča i nerazumnom strukturom zaštitnog sloja dovest će do povećanog gubitka energije tijekom prijenosa signala. Ovo slabljenje postaje još izraženije na višim frekvencijama, što u konačnici rezultira nedovoljnom snagom signala na prijemnom kraju, skraćenom komunikacijskom udaljenosti ili mutnim slikama.

U komunikacijskim sustavima, prekomjerno prigušenje često zahtijeva povećanje prijenosne snage da bi se kompenziralo, što ne samo da povećava potrošnju energije, već također može dodatno opteretiti stabilnost sustava.

2. Neusklađenost impedancije koja uzrokuje refleksiju signala
RF sustavi imaju vrlo stroge zahtjeve za usklađivanje impedancije. Sklopovi RF kabela visoke kvalitete obično održavaju stabilnu i dosljednu karakterističnu impedanciju, dok proizvodi loše kvalitete često imaju problema s fluktuacijom impedancije. Kada postoji neusklađenost impedancije, RF signal će generirati refleksije na putu prijenosa, stvarajući stojne valove.

Refleksija signala dovodi do smanjene učinkovitosti prijenosa i, u teškim slučajevima, može oštetiti opremu za prijenos. U scenarijima ispitivanja i mjerenja, neusklađenost impedancije izravno utječe na točnost rezultata ispitivanja, čineći podatke nepouzdanima.

3. Izobličenje signala i anomalije valnog oblika
Sklopovi RF kabela loše kvalitete također mogu dovesti do izobličenja signala. Nejednolika struktura vodiča i nestabilna dielektrična svojstva izolacijskog sloja utjecat će na brzinu širenja i fazne karakteristike signala u kabelu. Ovaj problem je posebno uočljiv kod širokopojasnog ili brzog prijenosa signala, lako uzrokujući izobličenje valnog oblika i povećano podrhtavanje.

U digitalnim komunikacijskim sustavima izobličenje signala povećava stopu pogreške u bitovima, smanjuje pouzdanost prijenosa sustava, au težim slučajevima čak može dovesti do prekida komunikacije.

4. Značajno povećane vanjske smetnje
Učinkovitost zaštite jedan je od važnih pokazatelja sklopova RF kabela. Ako zaštitni sloj ima nisku gustoću tkanja ili nerazuman strukturni dizajn, vanjske elektromagnetske smetnje mogu lako prodrijeti kroz kabel, zagađujući radiofrekvencijski (RF) signal. Ove smetnje su posebno izražene u složenim elektromagnetskim okruženjima, kao što su komunikacijske bazne stanice, tornjevi za emitiranje ili industrijska mjesta.

Povećane vanjske smetnje obično se manifestiraju kao povećani šum signala i smanjena stabilnost, što u konačnici utječe na kvalitetu zvuka, slike ili prijenosa podataka.

5. Rizici od lošeg kontakta konektora

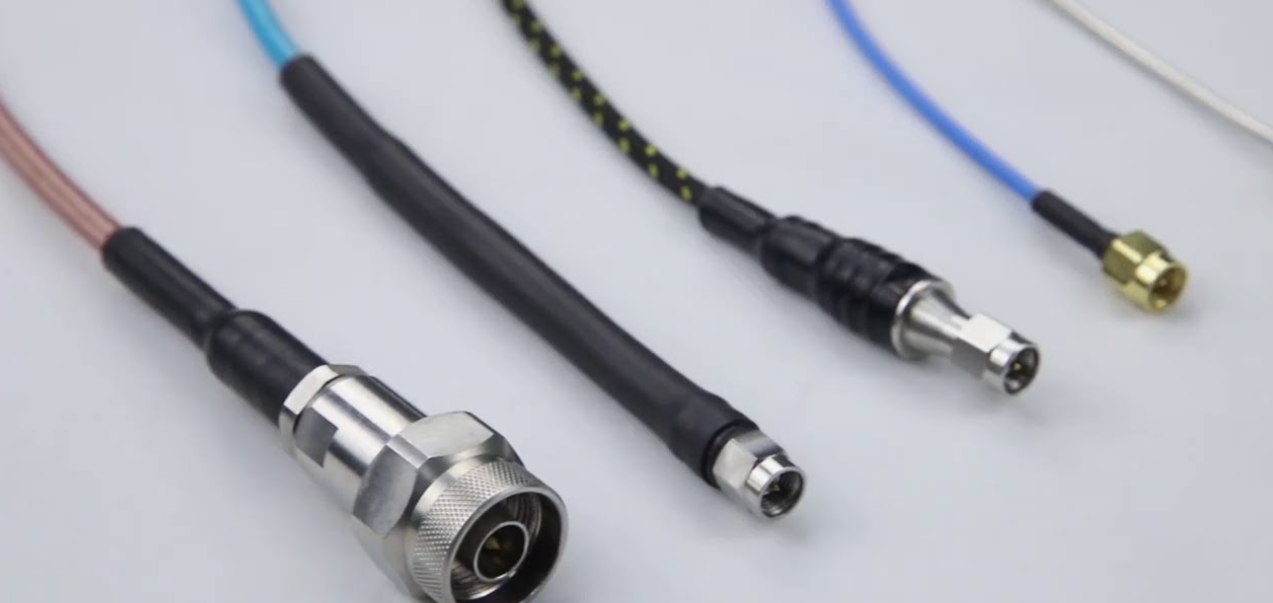

Sklopovi RF kabela uključuju ne samo sam kabel već i konektore. Konektori loše kvalitete imaju nisku preciznost obrade i nestabilnu oplatu, što dovodi do lošeg kontakta i povećanog kontaktnog otpora. Ovi problemi su još izraženiji u dugotrajnoj uporabi ili vibrirajućem okruženju.

Loš kontakt konektora može uzrokovati povremene prekide signala i podrhtavanje signala, stvarajući značajne poteškoće u radu i održavanju sustava.

6. Smanjena dugoročna stabilnost i pouzdanost
Sklopovi RF kabela loše kvalitete često pokazuju probleme u dugotrajnom radu. Brzo starenje materijala i slaba strukturna stabilnost mogu uzrokovati značajne promjene u električnim svojstvima tijekom vremena. Sustav koji se u početku čini normalnim može doživjeti povećano slabljenje signala i povećan omjer stojnog vala nakon razdoblja rada.

Za komunikacijske i odašiljačke sustave koji zahtijevaju dugotrajan neprekidan rad, ovaj rizik značajno povećava troškove održavanja i rizik od zastoja.

7. Utjecaj lančane reakcije na ukupnu izvedbu sustava
Kao temeljna komponenta u sustavu, problemi s kvalitetom sklopova RF kabela često imaju "efekt povećanja". Problemi sa signalom ne utječu samo na jednu vezu, već se mogu proširiti na cijeli sustav. Na primjer, u višekanalnim ili složenim mrežama, jedan sklop RF kabela loše kvalitete može postati usko grlo performansi, smanjujući cjelokupnu izvedbu sustava.

Sklopovi RF kabela loše kvalitete mogu dovesti do problema u slabljenju signala, usklađivanju impedancije, izobličenju signala, sposobnostima protiv smetnji i dugoročnoj pouzdanosti. Za visokofrekventne primjene kao što su komunikacije, emitiranje, televizija te testiranje i mjerenje, odabir sklopova RF kabela visoke kvalitete i stabilnih performansi temeljan je za osiguravanje stabilnog rada sustava i kvalitete signala.
