Slabljenje signala RF konektora? Uzroci i rješenja

U aplikacijama kao što su komunikacijska oprema, sustavi baznih stanica, ispitni instrumenti i bežični moduli, mnogi inženjeri susreću se s uobičajenim problemom: signal se normalno testira na kraju uređaja, ali postaje znatno slabiji ili čak nestabilan nakon spajanja RF konektora.

U većini slučajeva problem nije u samoj opremi, već u nepravilnom odabiru, instalaciji ili korištenju RF konektora. U nastavku ćemo objasniti uobičajene uzroke značajnog slabljenja signala RF konektora na temelju praktičnog inženjerskog iskustva, zajedno s odgovarajućim rješenjima.

1. Što je RF konektor Slabljenje signala?
Gubljenje signala RF konektora, jednostavno rečeno, je pojava smanjene snage i pogoršane kvalitete nakon prolaska signala kroz konektor. To se obično očituje kao smanjena snaga signala, skraćena komunikacijska udaljenost, povećana stopa pogreške u bitovima, izobličenje valnog oblika i smanjena stabilnost sustava. U visokofrekventnim sustavima ovaj se učinak pojačava, izravno utječući na performanse cijelog sustava.

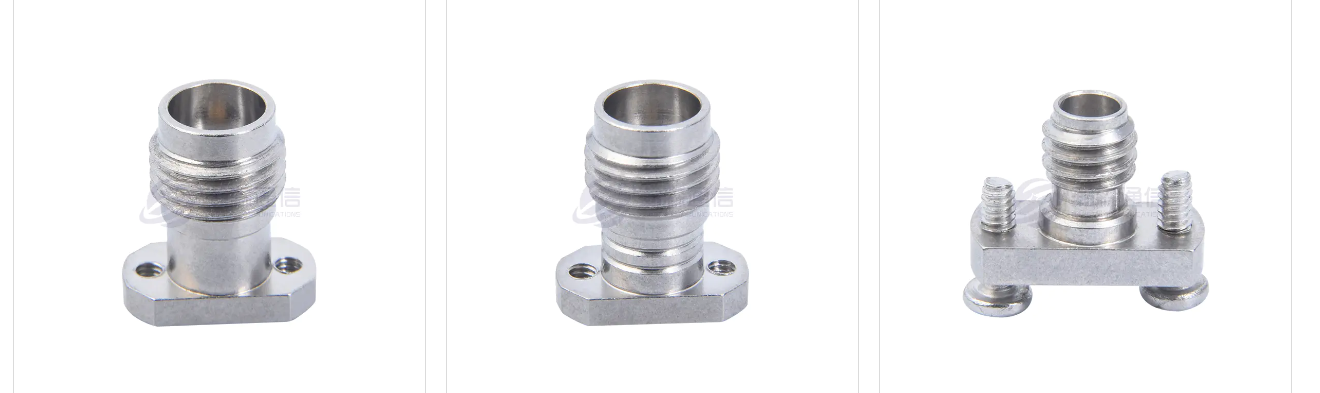

Nepravilan odabir konektora dovodi do slabljenja signala
Mnogi projekti zanemaruju frekvenciju i usklađivanje performansi konektora u početnoj fazi projektiranja. Različiti modeli RF konektora imaju definirane radne frekvencijske raspone. Korištenje sučelja nižih specifikacija u visokofrekventnom sustavu može lako dovesti do povećanog unesenog gubitka, neusklađenosti impedancije i poboljšane refleksije signala. Nadalje, korištenje sučelja od 75 ohma u sustavu od 50 ohma značajno će povećati gubitak refleksije, što će rezultirati smanjenom kvalitetom signala.

Gubitak signala zbog lošeg kontakta
RF konektori su komponente visoke preciznosti s iznimno visokim zahtjevima za stabilnost kontakta. Ako konektor nije u potpunosti umetnut, sučelje s navojem nije zategnuto ili je središnji kontakt pina nestabilan, to će dovesti do povećanog kontaktnog otpora. Povećani kontaktni otpor ne samo da povećava gubitak signala, već također može uzrokovati pregrijavanje i dugoročnu degradaciju performansi.

Postavljanje i kvaliteta materijala utječu na prijenos signala
Materijal unutarnjeg vodiča i površinska oplata konektora imaju značajan utjecaj na prijenos signala. Visokokvalitetni RF konektori obično koriste bakar visoke čistoće i pozlaćeni su ili posrebreni kako bi se osigurala vodljivost i otpornost na oksidaciju. Korištenje inferiornih proizvoda za oplatu može lako dovesti do površinske oksidacije, grubih kontaktnih površina i povećane otpornosti, što rezultira sve većim gubitkom umetanja tijekom dugotrajne uporabe.

Radna frekvencija premašuje projektirani raspon konektora
Svaki RF konektor ima definiranu granicu maksimalne radne frekvencije. Korištenje konektora izvan projektirane frekvencije može dovesti do neusklađenosti impedancije, pogoršanog povratnog gubitka i izobličenja signala. To je posebno istinito u 5G komunikacijama, aplikacijama milimetarskih valova i sustavima za ispitivanje visoke preciznosti, gdje su zahtjevi za frekvencijski raspon čak i viši, što zahtijeva specifikacije konektora koje strogo odgovaraju zahtjevima sustava.

Neispravni postupci instalacije uzrokuju degradaciju performansi

Proces instalacije RF konektora izravno određuje konačnu izvedbu signala. Uobičajeni problemi uključuju pregrijavanje tijekom lemljenja koje uzrokuje oštećenje izolacije, nepravilno presovanje koje uzrokuje prekide oklopa i nestandardne dimenzije ogoljenosti žice koje uzrokuju neusklađenost središnjeg vodiča. Ovi naizgled manji problemi mogu izravno poremetiti kontinuitet impedancije, što rezultira dodatnim gubitkom signala.

2. Kako odrediti je li uzrok slabljenje signala povezano s konektorom?
U stvarnom otklanjanju pogrešaka, konektor možete zamijeniti provjerenim, kvalificiranim za usporedno testiranje. Ako se signal značajno poboljša, može se identificirati izvor problema. Mrežni analizator se također može koristiti za testiranje parametara kao što su uneseni gubitak, povratni gubitak i VSWR, koji izravno odražavaju status izvedbe konektora. Nadalje, vizualni pregled sučelja za deformaciju, oksidaciju ili labavost također je vrlo učinkovita metoda za rješavanje problema.
