Što je RF koaksijalni konektor?

1. Funkcija an RF koaksijalni konektor
RF koaksijalni konektori ključne su elektroničke komponente koje se koriste za prijenos visokofrekventnih signala. Prvenstveno se koriste za pouzdano povezivanje koaksijalnih kabela s uređajima, osiguravajući učinkovit i stabilan prijenos RF signala, čime se osigurava stabilan i pouzdan prijenos signala. RF koaksijalni konektori obično se koriste u komunikacijskoj opremi, televiziji, emitiranju, bežičnim mrežama i drugim područjima. Njihova temeljna funkcija je održavanje integriteta signala, smanjenje gubitaka i smetnji u prijenosu te pružanje dobrog usklađivanja impedancije, omogućavajući glatki prijenos visokofrekventnih signala u aplikacijama kao što su komunikacijski sustavi, ispitna oprema, radari i antene.

RF koaksijalni konektori igraju vitalnu ulogu u bežičnim komunikacijama, zrakoplovstvu, vojnoj elektronici i medicinskoj opremi. Na primjer, u 5G baznim stanicama povezuju antene i RF module, osiguravajući visokokvalitetni prijenos i prijem signala. U opremi za testiranje i mjerenje povezuju se s analizatorima spektra ili mrežnim analizatorima, osiguravajući točne podatke ispitivanja. U satelitskim komunikacijskim i radarskim sustavima, oni moraju izdržati teške uvjete okoline uz održavanje stabilnog prijenosa signala.

RF koaksijalni konektori obično koriste metalnu oklopljenu strukturu, s unutarnjim vodičem koji prenosi signal, a vanjskim vodičem koji pruža elektromagnetsku zaštitu kako bi se spriječile vanjske smetnje i curenje signala. Visokokvalitetni konektori imaju niske gubitke umetanja, visoku učinkovitost zaštite, otpornost na koroziju i otpornost na vibracije i mogu se prilagoditi različitim frekvencijskim rasponima (od niskih frekvencija do milimetarskih valova). Nadalje, ovisno o zahtjevima aplikacije, konektori mogu prihvatiti različite stilove sučelja, kao što su navojni (SMA), uskočni (BNC) ili push-pull (MCX), kako bi zadovoljili zahtjeve mehaničke čvrstoće i pogodnosti u različitim scenarijima. RF koaksijalni konektori bitne su komponente u visokofrekventnim elektroničkim sustavima. Njihova izvedba izravno utječe na stabilnost i učinkovitost cijele komunikacijske veze, čineći ih kritičnom komponentom za pravilan rad modernih bežičnih tehnologija, obrambene opreme i industrijske automatizacije.

Princip rada RF koaksijalnih konektora temelji se na karakteristikama širenja elektromagnetskih valova u strukturama koncentričnih vodiča. Kroz precizno dizajniranu koaksijalnu strukturu postižu prijenos visokofrekventnih signala s malim gubicima i visokom vjernošću. Njihov temeljni princip je stvaranje zatvorenog kanala za prijenos elektromagnetskog polja: središnji vodič nosi struju signala, dok vanjski vodič djeluje kao elektromagnetski štit, odvojen izolacijskim dielektrikom koji održava konstantnu impedanciju. Kada se visokofrekventni električni signal ubrizga u unutarnji vodič, on pobuđuje transverzalne elektromagnetske valove (TEM valove) u izolacijskom mediju između unutarnjeg i vanjskog vodiča. Ova elektromagnetska energija je strogo ograničena na koaksijalni prostor, učinkovito potiskujući gubitak zračenja signala i vanjske smetnje. Mehaničko sučelje konektora osigurava kontinuitet vodiča i usklađivanje impedancije kroz precizan kontakt, sprječava refleksiju signala na točki spajanja zbog promjena impedancije, u konačnici osiguravajući stabilan prijenos visokofrekventnih signala između uređaja. Ovaj strukturni dizajn omogućuje RF koaksijalnim konektorima održavanje izvrsnog integriteta signala čak iu visokofrekventnim okruženjima na razini gigaherca.

Glavni dizajn RF koaksijalnih konektora temelji se na teoriji koaksijalnog prijenosnog voda, koji koristi distribuciju elektromagnetskog polja između unutarnjeg i vanjskog vodiča za postizanje prijenosa signala:

Središnji vodič (unutarnji vodič): prenosi visokofrekventne signale i obično je izrađen od bakra ili pozlaćenog materijala kako bi se smanjili gubici otpora.
Vanjski vodič (oklop): Okružuje unutarnji vodič, pružajući elektromagnetsku zaštitu za sprječavanje smetnji signala i curenja zračenja.
Izolacijski medij (dielektrični sloj): odvaja unutarnje i vanjske vodiče, održavajući stabilnu impedanciju (obično 50Ω ili 75Ω) i smanjujući refleksiju signala.
Mehanizam povezivanja: Koristite navojne (npr. SMA), uskočne (npr. BNC) ili push-pull (npr. MCX) konektore kako biste osigurali mehaničku stabilnost i dobar električni kontakt.

Kada su konektori pravilno spojeni, signal se prenosi kroz unutarnji vodič, a vanjski vodič tvori zatvorenu petlju, osiguravajući kontinuitet impedancije tijekom prijenosa signala i smanjujući omjer stojnog vala (VSWR) i uneseni gubitak.

2. Značajke i prednosti RF koaksijalnih konektora
RF koaksijalni konektor, kao temeljna komponenta prijenosa visokofrekventnog signala, pokazao je značajne prednosti u izvedbi, pouzdanosti i prilagodljivosti zbog svoje jedinstvene strukture i dizajna materijala. Njegove prednosti uglavnom se ogledaju u sljedećim aspektima:

(1). Izvedba prijenosa visoke frekvencije
Širokopojasna pokrivenost: podržava iznimno širok raspon frekvencija od DC do milimetarskih valova (iznad 40GHz), zadovoljavajući potrebe visokofrekventnih aplikacija kao što su 5G i satelitske komunikacije.
Mali uneseni gubitak: koristi visoko vodljive materijale (kao što su pozlaćeni unutarnji vodiči) i izolacijski medij s niskim dielektričnim gubitkom za značajno smanjenje slabljenja signala.
Izvrsno usklađivanje impedancije: strogo kontrolirana karakteristična impedancija od 50Ω ili 75Ω minimizira refleksiju signala.
(2). Pouzdanost i stabilnost
Jaka elektromagnetska zaštita: višeslojna metalna zaštitna struktura (kao što je navojno zaključavanje, metalna ljuska) učinkovito suzbija elektromagnetske smetnje (EMI) i curenje RF.
Visoka mehanička izdržljivost: precizno obrađeno kontaktno sučelje (kao što je dizajn elastične igle) osigurava stabilan kontakt nakon tisuća uključivanja i isključivanja. Široka prilagodljivost okolišu: dostupni su opcijski posebni tretmani kao što su vodootpornost (IP67), otpornost na visoke temperature (-65 ℃ ~ 165 ℃) i otpornost na slani sprej, što ga čini prikladnim za oštra okruženja kao što su vojska i zrakoplovstvo.
(3). Različiti dizajni prilagođavaju se višestrukim scenarijima

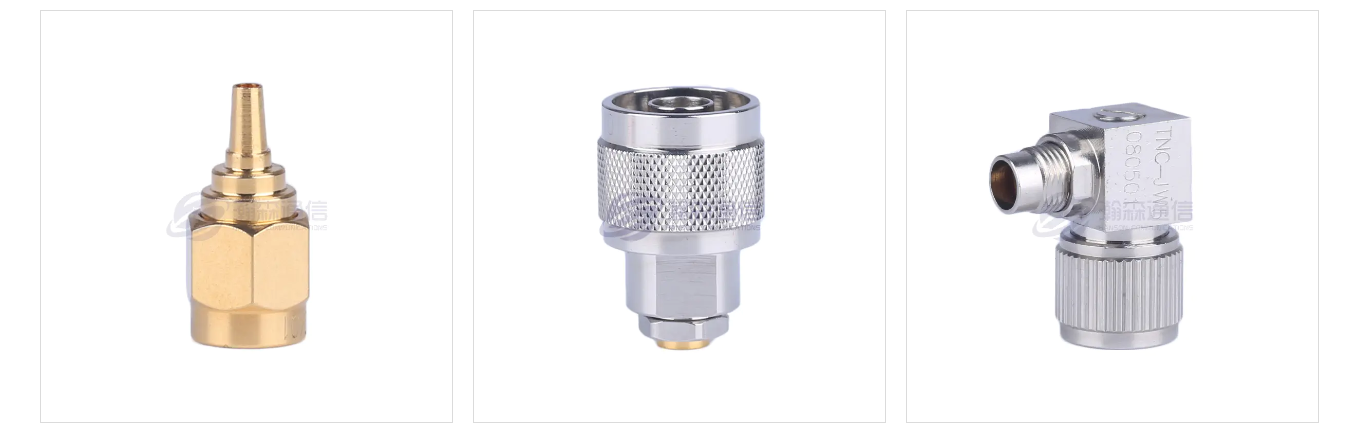

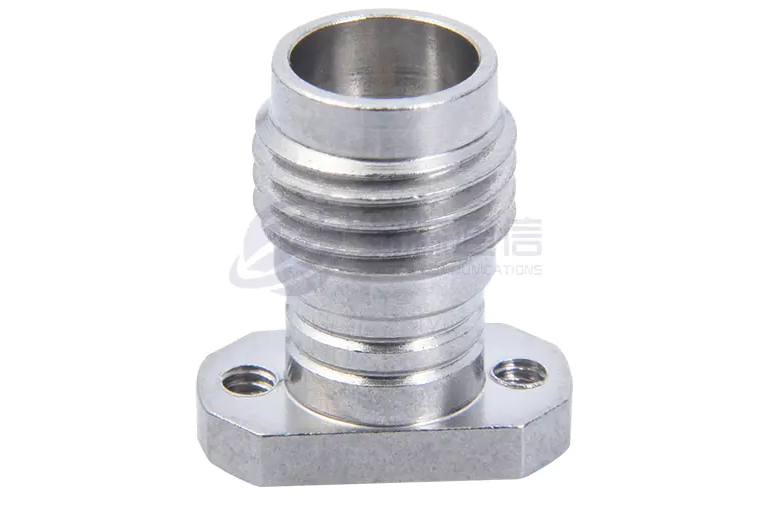

Bogati tipovi sučelja: uključujući navojna (SMA, N-tip), uskočna (BNC), push-pull (MCX/MMCX), itd., za ispunjavanje različitih zahtjeva za instalaciju.
Fleksibilni kapacitet napajanja: Prilagodljiv od male snage do velike snage na razini kilovata, prilagodljiv različitim scenarijima opterećenja kao što su komunikacijske bazne stanice i radari.
Trend minijaturizacije: s razvojem 5G i Interneta stvari, mikro konektori postižu prijenos visokih performansi u ograničenim prostorima.
(4). Pogodnost i standardizacija
Dizajn brzog spajanja: Na primjer, rad s jednom rukom na nekim proizvodima može uvelike poboljšati učinkovitost instalacije.
Kompatibilnost s međunarodnim standardima: U skladu s međunarodnim standardima kao što su MIL-STD i IEC kako bi se osigurala univerzalna zamjenjivost s glavnim sučeljima opreme.
(5) Širok raspon primjena
Od potrošačke elektronike (antene za mobilne telefone) do industrijskih aplikacija (RF moduli baznih stanica) do visokotehnoloških polja (radari s faznim nizovima, satelitski korisni tereti), RF koaksijalni konektori postali su osnovne komponente u industrijama kao što su bežične komunikacije, testiranje i mjerenje te nacionalna obrambena znanost i tehnologija zbog svoje vjernosti signala i otpornosti na okoliš.

RF koaksijalni konektori, kroz duboku integraciju znanosti o materijalima, precizne mehanike i elektromagnetskog dizajna, postižu temeljne zahtjeve "niskih gubitaka, visoke zaštite i dugog vijeka trajanja" u visokofrekventnom prijenosu signala i ključno su jamstvo za učinkovit i pouzdan rad modernih elektroničkih sustava.

RF koaksijalni konektori naširoko se koriste u industrijama koje zahtijevaju visokofrekventni prijenos signala:
Komunikacije: Priključci za antenski dovod za 5G bazne stanice, komunikacije putem optičkih vlakana i satelitske komunikacije.
Zrakoplovstvo i obrana: visokopouzdane veze za radarske sustave, navođenje projektila i komunikacijsku opremu u zraku.
Test i mjerenje: Kalibracija i testiranje signala za instrumente kao što su vektorski mrežni analizatori (VNA) i analizatori spektra.
Potrošačka elektronika: RF moduli za Wi-Fi usmjerivače, pametne telefone (kao što su antenska sučelja) i uređaje Interneta stvari (IoT).
Medicinska oprema: Prijenos signala za MRI radiofrekvencijske zavojnice i uređaje za mikrovalnu terapiju.
Automobili: Signalne veze za radar u vozilu (kao što je radar milimetarskih valova) i GPS navigacijske sustave.

3. Kako odabrati pravi RF koaksijalni konektor
Odabir pravog RF koaksijalnog konektora zahtijeva razmatranje više čimbenika, uključujući električne performanse, mehaničke karakteristike, ekološku kompatibilnost i scenarij primjene.

(1). Pojasnite zahtjeve za električnim performansama
Raspon radne frekvencije: gornje frekvencijske granice koje podržavaju različiti konektori značajno se razlikuju (npr. BNC ≤ 4 GHz, SMA ≤ 18 GHz i 2,92 mm konektori do 40 GHz). Bitno je uskladiti frekvencijski pojas signala sustava.
Usklađivanje impedancije: Komunikacijski sustavi često koriste 50 Ω (npr. bazne stanice i radari), dok sustavi video prijenosa često koriste 75 Ω (npr. oprema za emitiranje). Odabir krive impedancije može dovesti do refleksije signala.
Gubitak unosa i VSWR: Za visokofrekventne primjene (npr. milimetarski valovi), poželjni su dizajni s malim gubicima (npr. zračno-dielektrični konektori), a VSWR bi trebao biti što bliži 1:1.
Rukovanje napajanjem: Za aplikacije velike snage (npr. radarski odašiljači), odaberite 7/16 ili N-tip konektora kako biste izbjegli kvar zbog pregrijavanja.

(2). Ocijenite mehaničke karakteristike i karakteristike sučelja
Vrsta priključka:
Konektori s navojem (SMA, N-tip): Preferirani za okruženja s visokim vibracijama (npr. oprema u vozilu i u zraku) zbog svoje velike otpornosti na labavljenje. Snap-on konektori (BNC): Prikladni za scenarije testiranja koji zahtijevaju često uključivanje i isključivanje (npr., laboratorijski osciloskopi). Praktični su za korištenje, ali mogu otpasti.
Mikrominijaturni konektori (MMCX, MCX): Kompaktna rješenja za prostorno ograničene uređaje (npr. moduli pametnih telefona).
Životni vijek priključka: konektori industrijske klase obično traju više od tisuću ciklusa uključivanja i isključivanja, dok konektori potrošačke klase mogu trajati samo nekoliko stotina.
Kompatibilnost kabela: Provjerite odgovara li sučelje konektora vrsti koaksijalnog kabela i promjeru žice.

(3). Razmotrite prilagodljivost okolišu
Ocjena zaštite: Vanjska ili vlažna okruženja zahtijevaju IP67 ili višu ocjenu vodootpornosti (npr. antenska sučelja 5G bazne stanice).
Otpornost na temperaturu i koroziju: Za svemirske ili vojne primjene potrebna je otpornost na visoke temperature (-65°C do 200°C) i otpornost na slani sprej (npr. pozlaćeni nehrđajući čelik).
Otpornost na vibracije/udarce: Mobilne platforme kao što su vozila i zrakoplovi zahtijevaju konektore s mehanizmima za zaključavanje (npr. SMA s tri vijka) ili dizajnom kontakata s oprugom.

(4). Usklađivanje sa scenarijem primjene
Komunikacijska oprema: 5G bazne stanice preferiraju N-tip (velike snage) i SMA (minijaturizirane) konektore. Za pojaseve milimetarskih valova potrebni su konektori od 2,92 mm ili K-tipa.
Testiranje i mjerenje: Koristite precizne konektore (kao što je 3,5 mm) za visokofrekventno testiranje kako biste izbjegli pogreške koje stvaraju nisko precizni konektori poput BNC-a.
Potrošačka elektronika: Wi-Fi moduli često koriste U.FL (ultra-minijaturne) konektore, ali potreban je kompromis između cijene i gubitka signala.
Vojska/zrakoplovstvo: Odaberite modele visoke pouzdanosti s potpuno metalnim kućištima i pozlaćenim kontaktima koji zadovoljavaju standarde MIL-STD-348.

(5). Ostali ključni čimbenici
Cijena i vrijeme isporuke: vrhunski konektori (kao što su konektori milimetarskih valova) su skupi, stoga razmislite o proračunu i stabilnosti opskrbnog lanca.
Stupanj standardizacije: Dajte prednost univerzalnim konektorima (kao što je SMA) kako biste izbjegli nišne modele koji mogu uzrokovati poteškoće u održavanju.
Metoda montaže: Montaža PCB-a, montaža na ploču ili izravna kabelska veza zahtijevaju različite konfiguracije (kao što su pravokutni ili ravni konektori).

Primjer procesa odabira
Odredite zahtjeve: Na primjer: radio jedinica male bazne stanice 5G, frekvencija 3,5 GHz, vanjska instalacija, vodootporan.
Parametri probira:
Frekvencija: 3,5 GHz → Prihvatljivi su SMA ili N-tip.
Okoliš: IP67 vodootporan → Odaberite N-tip (pouzdanije brtvljenje navoja).
Snaga: Srednja → N-tip nudi veliku marginu snage.
Provjerite kompatibilnost: potvrdite da konektor N-tipa odgovara postojećim kabelima (kao što je LMR-400) i priključcima uređaja.

4.Uobičajeni problemi RF koaksijalni konektori
Tijekom dugotrajne uporabe, RF koaksijalni konektori mogu razviti različite probleme zbog čimbenika kao što su dizajn, instalacija i okolišni čimbenici, koji utječu na kvalitetu prijenosa signala. Uobičajeni problemi s RF koaksijalnim konektorima često su povezani s usklađivanjem impedancije, mehaničkom čvrstoćom, učinkovitošću zaštite i prilagodljivošću okolišu. Stope kvarova proizvoda mogu se smanjiti odgovarajućim odabirom (npr. usklađivanjem frekvencije i snage), standardiziranom instalacijom (npr. kontrolom momenta) i redovitim održavanjem (npr. čišćenjem kontaktnih površina).

（1）. Veliki gubitak signala ili niska učinkovitost prijenosa
Mogući uzroci:
Neusklađenost impedancije konektora (npr. miješanje uređaja od 50 Ω i 75 Ω).
Zastarjeli konektori ili kabeli, oksidirani vodiči i loš kontakt.
Labavi ili djelomično zategnuti spojevi uzrokuju refleksiju signala.
Korištenje konektora ili kabela niske kvalitete, što dovodi do prekomjernog unesenog gubitka.

Otopina:
Osigurajte da svi priključci i kabeli u sustavu imaju dosljednu impedanciju (obično 50Ω ili 75Ω).
Provjerite ima li na kontaktnim površinama konektora oksidacije ili kontaminacije i po potrebi ih očistite ili zamijenite.
Upotrijebite moment ključ za zatezanje konektora s navojem (npr. SMA, N-tip) na standardni moment. Odaberite kabele s malim gubicima i konektore visokih performansi (kao što su pozlaćeni kontakti).

（2）. Smetnje signala ili glasan šum
Mogući uzroci:
Loša zaštita konektora, dopušta prodor elektromagnetskih smetnji (EMI).
Loše uzemljenje kućišta konektora, što uzrokuje smetnje zajedničkog načina rada.
Obližnji izvori jakog elektromagnetskog zračenja (kao što su motori i pretvarači).
Oštećeni kabeli ili konektori, sa slomljenom oklopom.

Otopina:
Odaberite konektore s potpuno metalnim kućištima i visokom učinkovitošću zaštite.
Provjerite je li kućište konektora ispravno uzemljeno na kućište uređaja.
Koristite dvostruko oklopljene ili trostruko oklopljene koaksijalne kabele za povećanje otpornosti na smetnje.
Provjerite je li kabel oštećen i zamijenite ga ako je potrebno.

（3）. Labavi konektori ili loš kontakt
Mogući uzroci:
Mehaničko trošenje od pretjeranog začepljivanja i odčepljivanja (kao što je neispravna BNC opruga).
Navoji se ne zatežu pravilno u okruženjima vibracija ili udara (kao što su vozila ili zrakoplovi).
Muški i ženski konektori nisu usklađeni ili imaju prevelike tolerancije.

Otopina:
Za scenarije čestog uključivanja i odspajanja odaberite konektore s dugim životnim vijekom (kao što je SMA konektor s ocjenom priključka od 5000 ciklusa). Koristite konektore s mehanizmima za zaključavanje (kao što su SMA s tri vijka) u vibrirajućim okruženjima.

Osigurajte podudaranje modela konektora; izbjegavajte miješanje različitih marki ili specifikacija.

（4）. Oštećenje konektora (npr. lom, deformacija)
Mogući uzroci:
Pretjerano mehaničko naprezanje (npr. pretjerano savijanje kabela, što rezultira slomljenim lemljenim spojevima konektora).
Korištenje neodgovarajućih alata za ugradnju, što je rezultiralo labavljenjem navoja kućišta.
Starenje materijala ili korozija iz okoliša (npr. slani sprej, visoke temperature).

Otopina:
Izbjegavajte primjenu bočne sile na konektor tijekom instalacije i koristite konektore pod pravim kutom kako biste smanjili savijanje.
Koristite specijalizirane alate (npr. moment ključeve) za ugradnju navojnih konektora.
Odaberite materijale otporne na koroziju (npr. pozlaćeni nehrđajući čelik) za teške uvjete rada.

（5）. Prekid impedancije koji dovodi do refleksije signala
Mogući uzroci:
Neusklađenost impedancije između konektora i kabela (npr. konektor od 50 Ω s kabelom od 75 Ω).
Unutarnji strukturni nedostaci u konektoru (npr. neravni sloj dielektrika).
Nepotpuno spajanje konektora, što rezultira zračnim prazninama.

Otopina:
Osigurajte dosljednu impedanciju na cijelom prijenosnom putu (uključujući konektor, kabel i uređaj). Odaberite konektore s visokom preciznošću strojne obrade (poput onih navedenih u vojnom standardu MIL-STD-348).

Potpuno zategnite konektor kako biste izbjegli fluktuacije impedancije uzrokovane neusklađenošću.

（6）. Vodootporan kvar
Mogući uzroci:
Vodonepropusne brtve su stare ili oštećene.
Navoji nisu zategnuti ili je brtvilo isteklo.
Dizajn konektora nije prikladan za vlažna okruženja.

Otopina:
Redovito provjeravajte brtve. Za vanjske primjene odaberite konektore s ocjenom IP67 ili više.
Koristite vodootpornu traku ili silikon za poboljšanje brtvljenja.
Odaberite vodootporne modele s O-prstenovima (kao što su vodootporni konektori tipa N).

（7）. Problemi s rezonancijom u visokofrekventnim aplikacijama
Mogući uzroci:
Konektor pokazuje parazitsku rezonanciju na visokim frekvencijama (npr. greške u dizajnu).
Izgled konektora i PCB-a se ne podudaraju, generirajući stojne valove.

Otopina:
Odaberite konektor koji podržava više frekvencije (npr. 2,92 mm umjesto SMA).
Optimizirajte usklađivanje impedancije PCB-a kako biste izbjegli diskontinuitete u duljinama prijenosnih linija.

Sažeta tablica uobičajenih problema s RF koaksijalnim konektorima:

5. Standardi održavanja za RF koaksijalne konektore
Učinkovitost RF koaksijalnih konektora izravno utječe na kvalitetu prijenosa signala, stoga je potrebno redovito održavanje kako bi se osigurao dugoročni stabilan rad. Slijede ključni standardi održavanja i radne specifikacije:

(1). Redoviti pregled i čišćenje
Provjera izgleda: Provjerite je li kućište konektora deformirano, napuklo ili korodirano (kao što je hrđa, oksidacija), posebno metalni dijelovi i brtveni prstenovi.
Čišćenje kontaktne površine: Koristite bezvodni alkohol i netkanu tkaninu za čišćenje unutarnjeg vodiča i iglica kako biste uklonili sloj oksida, prašinu ili ulje. Izbjegavajte korištenje abrazivnih materijala (kao što je brusni papir) kako biste spriječili oštećenje ploče.
Potvrda statusa sučelja: Provjerite jesu li muški i ženski konektori glatko priključeni bez labavosti ili neusklađenosti. Konektori s navojem (kao što su SMA, tip N) trebaju provjeriti jesu li navoji netaknuti kako bi se izbjeglo klizanje.

Postupak čišćenja
Isključenje: Provjerite je li uređaj isključen kako biste spriječili oštećenje od statičkog elektriciteta.
Fizičko čišćenje: Koristite zračni pištolj za uklanjanje velikih nečistoća, zatim nježno obrišite kontaktne površine vatom umočenom u alkohol.
Tretman oksidacijom: Ako je premaz oksidiran (npr. pocrnio), lagano ga ispolirajte gumicom za brisanje ili namjenskim sredstvom za čišćenje.
Sušenje: Sušite na zraku ili u sušilici rublja na niskoj temperaturi (≤60°C) kako biste izbjegli ostatke alkohola.

(2). Ispitivanje električnih performansi
Provjera usklađivanja impedancije: Upotrijebite mrežni analizator ili TDR (reflektometar vremenske domene) za otkrivanje kontinuiteta impedancije konektora i kabela kako biste osigurali da nema nagle promjene (VSWR ≤ 1,5 je najbolji). Praćenje unesenog gubitka: Visokofrekventne aplikacije zahtijevaju redovito testiranje gubitka signala. Ako se gubitak neuobičajeno poveća (npr. prelazi 20% nominalne vrijednosti), potrebno je provjeriti ima li problema sa starenjem konektora ili kabela. Provjera učinkovitosti zaštite: Upotrijebite RF tester curenja ili sondu bliskog polja za testiranje izvedbe zaštite konektora kako biste osigurali da nema curenja elektromagnetskog zračenja.

(3). Održavanje mehaničkih performansi
Specifikacije rada utikača i izvlačenja: Izbjegavajte grubo umetanje i izvlačenje. Uskočni konektori (kao što je BNC) trebaju pritisnuti stezaljku prije izvlačenja. Konektore s navojem treba zategnuti moment ključem prema standardnom momentu (kao što SMA preporučuje 0,5~0,8N·m).
Mjere protiv labavljenja: U okolini s vibracijama (kao što je oprema montirana na vozilu ili u zraku), navojni konektori moraju biti opremljeni ljepilom protiv labavljenja ili podloškama za zaključavanje, a status zatezanja treba redovito provjeravati.
Zaštita kabela: Izbjegavajte pretjerano savijanje kabela (minimalni polumjer savijanja ≥ 5 puta vanjski promjer kabela) kako biste spriječili lomljenje lemljenih spojeva konektora ili oštećenje zaštitnog sloja.

(4). Održavanje prilagodljivosti okolišu
Obrada otporna na vodu i vlagu: Vodootporni konektori (IP67 i više) koji se koriste na otvorenom ili u vlažnim okruženjima trebaju redovito provjeravati elastičnost brtvenog prstena i zamijeniti ga na vrijeme nakon starenja; nevodootporna sučelja mogu se premazati silikonskom mašću kako bi se poboljšala zaštita.
Održavanje otpornosti na koroziju: U slanom spreju, kiselim i alkalnim sredinama koristite konektore od nehrđajućeg čelika ili pozlaćene školjke i redovito brišite metalnu površinu inhibitorom hrđe. Prilagodljivost temperature: U okruženjima s visokom temperaturom (kao što su radiofrekvencijske jedinice baznih stanica), potrebno je osigurati da se dielektrični materijal konektora (kao što je PTFE) ne deformira. U okruženjima s niskom temperaturom (kao što je arktička oprema), potrebno je izbjegavati krhko pucanje plastičnih dijelova.

(5). Upravljanje životnim vijekom i ciklus zamjene
Praćenje životnog vijeka utikača: Zabilježite broj visokofrekventnih vremena uključivanja i izvlačenja i zamijenite unaprijed kad se životni vijek približi.
Zamjena zastarjelih dijelova: U slučaju lošeg kontakta, oštećenja zaštitnog sloja ili pogoršanja performansi izolacije, konektor se mora zamijeniti i ponovna uporaba nakon popravka je zabranjena.
Standardizacija rezervnih dijelova: Konektori iste marke i modela trebaju se koristiti što je više moguće u istom sustavu kako bi se izbjegli problemi s kompatibilnošću uzrokovani miješanom upotrebom.

Upravljanje vijekom trajanja RF koaksijalnog konektora i tablica ciklusa zamjene:

(6). Dokumentacija i evidencija
Dnevnik održavanja: Zabilježite datum svake inspekcije, podatke o ispitivanju (kao što je VSWR, uneseni gubitak) i model zamjenskog dijela za jednostavnu analizu sljedivosti.
Knjižnica slučajeva grešaka: Sažetak tipičnih grešaka (kao što je visoka otpornost uzrokovana oksidacijom, labavost uzrokovana vibracijama) za optimizaciju strategija preventivnog održavanja.

6.Kako produžiti vijek trajanja RF koaksijalnih konektora
RF koaksijalni konektori ključne su komponente za visokofrekventni prijenos signala, a njihov životni vijek izravno utječe na stabilnost sustava. Njihov životni vijek može se produžiti razumnim odabirom, ugradnjom, uporabom i održavanjem.

(1). Točan odabir i slaganje
Usklađivanje frekvencije i snage: odaberite konektore koji zadovoljavaju zahtjeve radne frekvencije i snage sustava (npr. N-tip je poželjan za 5G bazne stanice, a SMA je poželjan za visokofrekventno testiranje).
Konzistentnost impedancije: Osigurajte da je impedancija konektora, kabela i opreme konzistentna (obično 50Ω ili 75Ω) kako biste izbjegli degradaciju performansi uzrokovanu refleksijom signala.
Prilagodljivost okolišu: Za vanjske ili teške uvjete (visoka temperatura, slani sprej, vibracije), vodootporne (IP67), otporne na koroziju (pozlaćeni nehrđajući čelik) ili pojačane konektore treba odabrati.

(2). Standardna instalacija RF koaksijalnih konektora
1) Priprema prije instalacije
Provjerite kompatibilnost priključka i kabela.
Provjerite je li model priključka (npr. SMA, tip N) kompatibilan s vrstom kabela (npr. RG-58, LMR-400).
Provjerite zadovoljavaju li impedancija (50Ω/75Ω), frekvencijski raspon i rukovanje snagom zahtjeve.
Provjerite integritet komponente.
Provjerite ima li na kućištu konektora, navojima i iglicama deformacija, pukotina ili oksidacije.
Uvjerite se da oklop kabela nije oštećen i da unutarnji vodič nije savijen ili slomljen.
Očistite kontaktne komponente.
Koristite bezvodni alkohol i netkanu tkaninu za čišćenje unutarnjeg vodiča i utičnice kako biste uklonili ulje, prljavštinu ili oksidaciju.
Nemojte koristiti brusni papir ili tvrde predmete za grebanje pozlaćenih/posrebrenih kontakata.

2) Specifikacije sklopa konektora i kabela
Skidanje izolacije i predobrada kabela
Upotrijebite namjenski alat za skidanje kabela kako biste skinuli plašt kabela, oklop i izolaciju na duljinu koju zahtijeva konektor.
Provjerite je li unutarnji vodič odgovarajuće duljine, izbjegavajući prekomjernu duljinu (npr. savijanje) ili prekomjernu duljinu (npr. loš kontakt). Operacije lemljenja ili presovanja
Priključci za lemljenje:
Koristite lemilo s konstantnom temperaturom (preporučena temperatura: 300-350°C) i brzo dovršite lemljenje kako biste izbjegli pregrijavanje i oštećenje dielektrika.
Lemljeni spojevi trebaju biti glatki i bez srha kako bi se spriječili kratki spojevi ili promjene impedancije.
Krimp konektori:
Koristite odgovarajući alat za stezanje kako biste osigurali ravnomjeran pritisak stezanja i siguran kontakt između oklopa i kućišta.
Inspekcija nakon montaže:
Multimetrom provjerite kontinuitet i potvrdite da nema kratkih spojeva ili prekida.
Nježno povucite kabel kako biste provjerili mehaničku stabilnost priključka i kabela.

3) Spajanje i učvršćivanje konektora
Poravnanje i spajanje: Provjerite jesu li muški i ženski konektori točno poravnati kako biste izbjegli savijanje ili oštećenje pinova zbog nakrivljenog umetanja.
Push-on konektori (kao što je BNC) trebali bi se zaključati uz zvučni klik. Konektore s navojem (kao što je SMA) potrebno je ručno zategnuti prije zatezanja. Zatezanje konektora s navojem
Koristite moment ključ za zatezanje na standardni moment (primjer):
SMA konektor: 0,5-0,8 N·m
N-tip konektora: 1,0-1,5 N·m
Nemojte previše zatezati kako biste izbjegli oštećenje niti ili deformaciju medija.
Mjere protiv labavljenja
U vibrirajućim okruženjima (kao što su ona koja se koriste u vozilima ili zrakoplovima), konektori s navojem trebaju biti opremljeni opružnim podlošcima ili ljepilom protiv labavljenja.
Snap-on konektori (kao što je BNC) mogu se omotati trakom protiv labavljenja kako bi se poboljšalo zadržavanje.

4) Mjere opreza tijekom rada
Postupci uključivanja i isključivanja
Nemojte spajati niti isključivati ​​dok je uključen: Visokofrekventni signali mogu uzrokovati iskrenje i oštetiti kontaktne površine.
Prilikom odspajanja: Za uskočne konektore, čvrsto pritisnite stezaljku; za konektore s navojem, potpuno ih otpustite prije odvajanja.
Izbjegavajte mehanički stres
Prilikom usmjeravanja kabela, dopustite radijus savijanja (≥5 puta veći od promjera kabela) kako biste spriječili naprezanje na dnu konektora.
Upotrijebite kabelske vezice ili stezaljke za pričvršćivanje kabela kako biste spriječili da visi. Prilagodljivost okolišu
Vlažna okruženja: Nakon postavljanja vodootpornih konektora (IP67), provjerite je li brtveni prsten dobro zategnut.
Visokotemperaturna okruženja: Izbjegavajte produljeno izlaganje konektora prekomjernim temperaturama (npr. PTFE dielektrik ograničen je na 165°C).

5) Provjera i testiranje nakon instalacije
Ispitivanje električnih performansi
Koristite mrežni analizator za mjerenje omjera stojnog vala (VSWR); normalna vrijednost bi trebala biti ≤1,5.
Izmjerite uneseni gubitak. Ako je nenormalan, provjerite ima li lošeg kontakta ili oštećenja kabela.
Provjera mehaničke stabilnosti
Nježno protresite konektor kako biste potvrdili da nema labavosti ili neuobičajene buke.
Provedite ispitivanje vibracija (npr. frekvencijski pregled od 5-500 Hz) u vibrirajućem okruženju.

(3). Redovito čišćenje i održavanje
Čišćenje kontaktne površine: Redovito čistite unutarnji vodič i igle bezvodnim alkoholom i netkanom tkaninom kako biste uklonili oksidni sloj ili prljavštinu. Izbjegavajte korištenje abrazivnih materijala (kao što je brusni papir) kako biste spriječili oštećenje pozlaćene/posrebrene prevlake. Provjerite brtvljenje: Vodootporni konektori moraju redovito provjeravati stare li O-prsten ili brtvilo i zamijeniti ih ako je potrebno. Provjera zaštitnog sloja: Provjerite da zaštitni sloj kabela nije oštećen kako biste spriječili da elektromagnetske smetnje (EMI) utječu na kvalitetu signala.

(4). Izbjegavajte štetu okolišu
Otpornost na vlagu i koroziju:
Pozlaćeni konektori ili konektori s kućištem od nehrđajućeg čelika trebali bi se koristiti u vlažnim okruženjima ili okruženjima s prskanjem soli, a inhibitore hrđe potrebno je nanositi redovito.
Nevodootporni priključci mogu se privremeno zaštititi termoskupljajućom cijevi ili vodootpornom trakom.
Upravljanje temperaturom:
U okruženjima s visokom temperaturom (kao što su radiofrekvencijske jedinice baznih stanica), osigurajte da se dielektrični materijal konektora (kao što je PTFE) ne deformira.
U okruženjima s iznimno niskim temperaturama (kao što je Arctic oprema), izbjegavajte krhko pucanje plastičnih dijelova.

(5). Razumno korištenje i upravljanje vijekom trajanja
Smanjenje čestog uključivanja i isključivanja:
Za visokofrekventne scenarije uključivanja i isključivanja (kao što je oprema za testiranje), odaberite dugotrajne modele (kao što je SMA uključivanje i isključivanje više od 5000 puta).
Ako je potrebno, upotrijebite adaptere ili produžne kabele kako biste smanjili broj uključivanja i isključivanja glavnog priključka.
Periodično testiranje performansi:
Upotrijebite mrežni analizator za otkrivanje VSWR-a (omjer stojnog vala) i unesenog gubitka te ih na vrijeme zamijenite ako nisu normalni.
Strategija zamjene rezervnih dijelova:
Zamijenite unaprijed kada se približi nominalni vijek trajanja uključivanja i isključivanja (kao što je SMA 5000 puta) ili kada dođe do lošeg kontakta.

(6) Prevencija kvarova
Izbjegavajte miješanje različitih marki:
Pokušajte koristiti isti model konektora u istom sustavu kako biste izbjegli habanje uzrokovano nepodudaranjem tolerancija.
Vodite dnevnik održavanja:
Zabilježite svako vrijeme održavanja, podatke o ispitivanju i zapise o zamjeni kako biste olakšali analizu životnih trendova.

7. RF koaksijalni konektor Često postavljana pitanja (FAQ)
(1). Zašto konektor ima loš kontakt?
Mogući razlozi: Oksidacija igle ili onečišćenje (očistite alkoholom). Navoj nije zategnut (SMA zahtijeva zakretni moment od 0,5~0,8N·m). Mehanička oštećenja (kao što su savijene igle, potrebno ih je zamijeniti).

(2). Kako izbjeći pretjerani gubitak signala?
Osigurajte dosljednost impedancije (50Ω/75Ω nemojte miješati). Odaberite kabele s malim gubicima (kao što je LMR-400). Redovito čistite kontaktnu površinu kako biste izbjegli oksidaciju. (3). Mogu li se miješati konektori različitih marki? Ne preporučuje se! Razlike u toleranciji između različitih marki mogu uzrokovati: Loš kontakt igle. Prekid impedancije (refleksija signala). Smanjena mehanička čvrstoća (kao što je klizanje niti).

(3). Kako odabrati konektore za okruženja visoke temperature?
Odaberite PTFE otporan na visoke temperature kao dielektrični materijal (ograničeno na 165 ℃). Koristite školjke od nehrđajućeg čelika ili pozlaćene metale. Izbjegavajte plastične dijelove (lako se deformiraju).

(4) Kako odabrati RF koaksijalni konektor?
Potrebno je uzeti u obzir sljedeće čimbenike:
Frekvencijski raspon: BNC (≤4GHz), SMA (≤18GHz), N-tip (≤11GHz), 2,92 mm (≤40GHz).
Usklađivanje impedancije: 50Ω (komunikacijski sustav) ili 75Ω (video prijenos).
Kapacitet snage: Za veliku snagu odaberite N-tip ili 7/16-tip.
Ekološki zahtjevi: Vodootporan tip za vanjsku upotrebu (IP67), pozlaćeni tip otporan na koroziju za vojnu upotrebu.

(5) Kako otkriti kvar konektora?
Vizualni pregled: oksidacija, deformacije, pukotine.
Ispitivanje multimetrom: vodljivost i izolacijski otpor.
Mrežni analizator: izmjerite VSWR i uneseni gubitak.
Kratki vodič za rješavanje problema:

（6）. Zašto je VSWR (omjer stojnog vala) previsok?
Impedancija konektora i kabela ne odgovara.
Veza nije u potpunosti spojena (postoji zračni raspor).
Kabel ili konektor je interno oštećen.
