Kako odabrati između SMA, BNC, N, TNC i MMCX adaptera?

Brzi odgovor: Koji RF adapter odabrati za svoju aplikaciju

Kratak odgovor je sljedeći: odabir konektora svodi se na frekvencijski raspon, rukovanje snagom, brzinu spajanja i raspoloživi prostor na ploči . SMA odgovara testovima i mjerenjima opće namjene do 18 GHz, BNC odgovara brzom spajanju niskofrekventnih ispitnih stolova i radu s video signalom, N tip pokriva rad na otvorenom i baznim stanicama velike snage, TNC dodaje navojnu spojnicu otpornu na vibracije za mobilne i zrakoplovne platforme, a MMCX služi za kompaktne unutarnje veze gdje je prostor na ploči ograničen.

RF koaksijalni adapter premošćuje jaz kad god dva dijela opreme ili dva sklopa kabela koriste različite obitelji konektora, različite spolove ili različite stilove montaže. Umjesto zamjene kabelskog sklopa ili spojenog instrumenta, jedan adapter vraća kompatibilnost u nekoliko sekundi. Odjeljci ispod pokrivaju kako radi svaka obitelj konektora, kako se tipično primjenjuje muški na ženski RF koaksijalni adapter i gdje se prirubnički adapter s 4 rupe uklapa u dizajn za montažu na ploču.

što RF koaksijalni adapter Zapravo Da

RF koaksijalni adapter je kratko, kruto tijelo konektora koje se koristi za spajanje dvaju koaksijalnih sučelja koja se inače ne bi izravno spojila. Može promijeniti spol konektora, promijeniti obitelj konektora, promijeniti sučelje impedancije ili jednostavno proširiti orijentaciju konektora iz ravnog u pravi kut. Budući da je put signala kroz adapter iznimno kratak, dobro napravljen adapter dodaje samo malu, predvidljivu količinu unesenog gubitka i refleksije u usporedbi s korištenjem potpuno zamjenskog kabela.

Muški na ženski RF koaksijalni adapter najčešća je konfiguracija za kojom inženjeri posežu na stolu ili u terenskom kompletu, budući da omogućuje spajanje kabela s muškim završetkom na drugi uređaj s muškim završetkom ili dopušta ženskoj pregradnoj utičnici da prihvati kabel s ženskim završetkom, bez potrebe za prilagođenim sklopom kabela izrađenim po narudžbi. Mjenjači spola, obiteljski pretvarači i pravokutni adapteri zajedno čine većinu adaptera koji se koriste u ispitnim laboratorijima, telekomunikacijskim instalacijama i proizvodnim linijama.

Usporedba obitelji konektora SMA, BNC, N, TNC i MMCX

Svaka obitelj konektora dizajnirana je oko različite ravnoteže pokrivenosti frekvencije, fizičke veličine i metode povezivanja. Tablica u nastavku sažima praktične razlike koje inženjeri smatraju pri odabiru konektora ili RF koaksijalnog adaptera između obitelji.

Slika 1: Često spominjane gornje frekvencije za standardne komercijalne konektore. Precizne verzije N i SMA sučelja mogu se proširiti dalje.

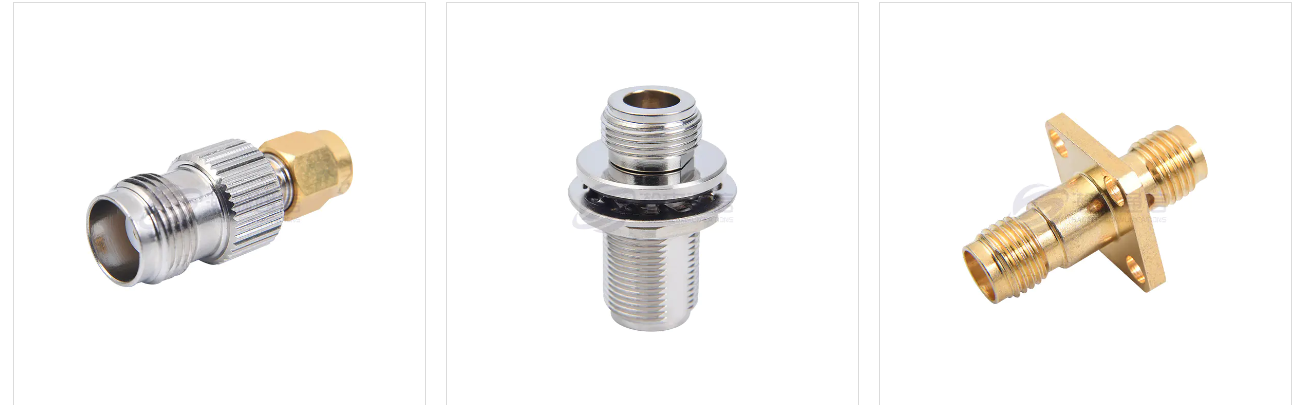

Uobičajene pretvorbe muškog u ženski RF koaksijalni adapter

Većina terenskih kompleta i laboratorijskih ladica nosi temeljni skup pretvorbenih adaptera koji pokrivaju većinu situacija neusklađenosti. Znajući koja kombinacija rješava koji problem štedi vrijeme kada se kabel ne spaja s priključkom instrumenta.

SMA ženski na SMA muški adapter

Ovo je čisti izmjenjivač spolova unutar iste obitelji konektora, koristi se kad god je potrebno spojiti dva kabela s muškim završetkom ili kad god ženska utičnica treba predstavljati muško sučelje. To je jedan od najčešće opskrbljivanih adaptera u bilo kojem SMA testnom postavu.

SMA na BNC adapter

Adapter SMA na BNC omogućuje da se mali SMA kabel s navojem izravno poveže s opremom stola opremljenom bajunetnim BNC priključcima, što je uobičajena potreba pri premještanju bežičnog modula ili antene koja se testira na laboratorijske instrumente opće namjene.

SMA na N adapter

Adapter SMA na N premošćuje kompaktnu opremu sa SMA terminalom na dovodne linije antene N tipa ili hardver bazne stanice, što je čest zahtjev pri povezivanju ručne ili stalne opreme za testiranje na vanjsku infrastrukturu.

SMA na TNC adapter

Adapter SMA na TNC koristan je kad god se uređaj s TNC priključkom s navojem, koji se često bira zbog svoje otpornosti na vibracije na vozilima ili platformama u zraku, treba spojiti s ispitnim kabelima ili modulima završenim SMA.

SMA na MMCX adapter

Adapter SMA na MMCX povezuje kompaktne unutarnje MMCX spojnice, uobičajene na GPS i bežičnim modulima, s vanjskim SMA-terminiranim antenama ili ispitnim kabelima bez potrebe za ponovnom lemljenjem veze modula.

Frekvencijska izvedba i ponašanje pri unesenom gubitku

Svaki adapter umetnut u signalni put dodaje malu količinu unesenog gubitka, a taj gubitak općenito raste s povećanjem frekvencije. Dobro izrađeni precizni adapter obično dodaje ispod pola decibela gubitka čak i blizu svoje nazivne gornje frekvencije , ali točna brojka uvelike ovisi o geometriji konektora, kvaliteti oplate i mehaničkom pristajanju između spojnih dijelova.

Slika 2: Opći referentni trend za uneseni gubitak koji raste s frekvencijom na tipičnom preciznom RF koaksijalnom adapteru.

Povratni gubitak slijedi sličan obrazac, budući da diskontinuiteti impedancije na spojnom sučelju postaju proporcionalno značajniji kako se valna duljina skraćuje. To je jedan od razloga zašto precizni konektori imaju veće mehaničke tolerancije od komercijalnih dijelova ocijenjenih za istu nazivnu frekvenciju.

Razlike u rukovanju napajanjem između vrsta konektora

Fizička veličina utječe na rukovanje snagom gotovo jednako kao i frekvencijski raspon, zbog čega najveći konektor u ovoj usporedbi, tip N, također nosi najveću tipičnu ocjenu snage. Središnji promjer pina i dielektrični razmak određuju koliko struje i napona sučelje može nositi prije nego što grijanje ili stvaranje luka postane problem.

Slika 3: Opće referentne vrijednosti snage na fiksnoj točki niske frekvencije. Stvarne ocjene padaju s porastom učestalosti i razlikuju se ovisno o dizajnu određenog dijela.

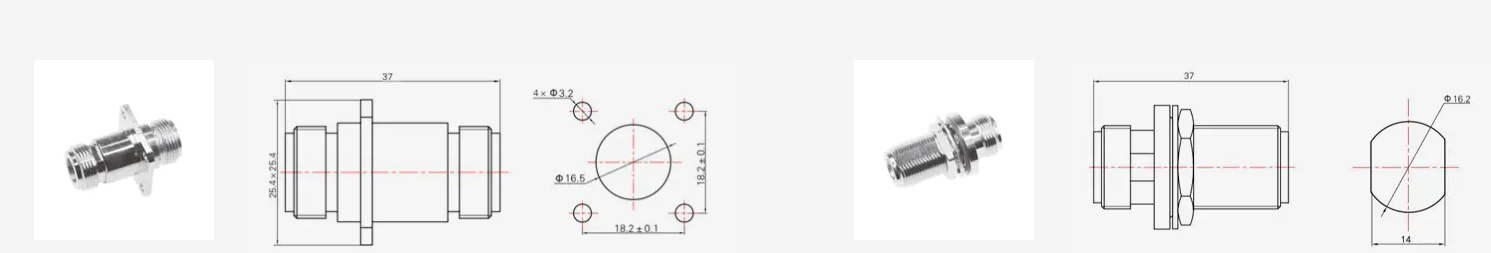

Montaža adaptera s prirubnicom s 4 rupe i primjene na ploči

Adapter za prirubnicu s 4 rupe je adapter za montažu na ploču ili pregradni stil izgrađen oko kvadratne ili pravokutne prirubnice s četiri rupe za vijke, umjesto jednostavne matice s navojem. Ovaj stil montaže daje sigurnu točku pričvršćivanja otpornu na vibracije kada konektor treba proći kroz zid kućišta opreme, ormar bazne stanice ili pregradu zrakoplova.

Zašto inženjeri biraju nosač s prirubnicom umjesto pregradne matice

Konektor u stilu pregradne matice oslanja se na jedan središnji navoj i sigurnosnu maticu, koja dobro funkcionira za općenite kućišta, ali se može lagano okretati tijekom ponovljenih ciklusa spajanja. Adapter s prirubnicom s 4 rupe raspoređuje mehaničko opterećenje na četiri spojna elementa, držeći tijelo konektora fiksiranim na mjestu i smanjujući opterećenje unutarnjeg kontakta tijekom ponovljenih ciklusa spajanja i odspajanja kabela.

Tipične primjene prirubničke montaže

• Prolazne ploče bazne stanice i kabineta repetitora
• Konektori prednje i stražnje ploče ispitne opreme
• Zrakoplovne i obrambene pregradne veze
• Kućišta medicinskih uređaja zahtijevaju fiksni, nerotirajući priključak

Stilovi prirubnice dostupni su u većini obitelji konektora, tako da se adapter prirubnice s 4 rupe može navesti u SMA, N tipu ili TNC sučeljima, ovisno o frekvenciji i zahtjevima za napajanje ploče koju opslužuje.

Usporedba SMA, BNC i N tipa kroz praktične faktore odabira

Kada frekvencijski raspon sam po sebi ne donosi odluku, inženjeri često međusobno odmjeravaju brzinu veze, mehaničku izdržljivost i raspoloživi prostor za montažu. Usporedba u nastavku poreda SMA, BNC i N tip u pet praktičnih čimbenika na općoj referentnoj ljestvici.

Slika 4: Relativna usporedba pet praktičnih čimbenika na općoj inženjerskoj referentnoj ljestvici od pet stupnjeva.

BNC ima dobre rezultate u brzini veze zbog svog bajunetnog brzog zaključavanja, što odgovara opremi koja se često spaja i odspaja na stolu. Tip N mijenja tu brzinu veze za veću snagu i veću otpornost na vibracije, zbog čega ostaje standardni izbor za vodove za napajanje vanjske antene. SMA je između, nudeći široku frekvencijsku pokrivenost i kompaktan otisak po cijeni manje potrošnje energije.

Razmatranja materijala, oplata i pasivne intermodulacije

Materijal tijela konektora i kvaliteta oplate izravno utječu na mehaničku izdržljivost i električnu izvedbu. Mjedena tijela s pozlaćenim ili posrebrenim središnjim kontaktima ostaju čest izbor za SMA, N tip i TNC adaptere, budući da pozlaćenje odolijeva oksidaciji na kontaktnoj površini, dok mjed pruža stabilnu osnovu za ponovljene cikluse narezivanja.

U aplikacijama telekomunikacijskih baznih stanica i repetitora, izvedba pasivne intermodulacije postaje posebna briga, budući da loša mehanička veza ili nedosljedna oplata mogu generirati neželjene intermodulacijske proizvode koji ometaju susjedne kanale. Proizvođači koji opslužuju ovaj sektor obično testiraju gotove adaptere na pasivnom intermodulacijskom analizatoru uz standardne analize mrežnog analizatora prije nego što dijelove pošalju kupcu.

Tijela od nehrđajućeg čelika u odnosu na mesing

Tijela od nehrđajućeg čelika dodaju otpornost na koroziju za obalnu ili pomorsku primjenu i vanjska mjesta baznih stanica izloženih vlazi i slanom zraku, dok tijela od mesinga ostaju standardni izbor za opća unutarnja i laboratorijska okruženja gdje su težina i troškovi obrade važniji od ekstremne otpornosti na koroziju.

Rad s proizvođačem ili dobavljačem RF adaptera

Odabir proizvođača RF adaptera uključuje provjeru više od broja dijela na podatkovnoj tablici. Sposobnost testiranja, dosljednost oplata i mogućnost podrške prilagođenim zahtjevima RF adaptera određuju koliko pouzdano dobavljač može zadovoljiti zahtjeve frekvencije, snage i montaže određenog projekta.

Ningbo Hanson Communication Technology Co., Ltd. jedan je od primjera tvornice RF adaptera koja upravlja vlastitim radionicama za strojnu obradu, galvanizaciju i montažu umjesto da povjerava proizvodne faze odvojenim dobavljačima. Tvrtka se fokusira na RF koaksijalne konektore, adaptere, sklopove kabela visoke frekvencije i sklopove kabela niske intermodulacije te radi s mrežom stabilnih dobavljača kako bi podržala vlastitu proizvodnju. Proizvodi ove vrste proizvođača obično se koriste u komunikacijskim baznim stanicama, zrakoplovnoj opremi i kućištima medicinskih uređaja, sektorima u kojima je dosljedna električna izvedba svakog isporučenog dijela važna jednako kao i mehanička prilagodba.

Kada procjenjuju dobavljača RF adaptera, inženjeri obično pitaju može li tvornica podržati programe OEM RF adaptera izgrađene na temelju određenog crteža ili uzorka, je li interna oprema za testiranje kao što je mrežni analizator ili tester pasivne intermodulacije dostupna za gotovu provjeru dijelova i kako dobavljač obrađuje prilagođene zahtjeve RF adaptera koji su izvan standardne kataloške konfiguracije. Proizvođač koji vodi vlastite radionice za strojnu obradu i galvanizaciju općenito je bolje pozicioniran da drži uske tolerancije tijekom cijele proizvodne serije nego onaj koji se u potpunosti oslanja na vanjsku obradu.

Najbolje prakse za instalaciju i zakretni moment za RF koaksijalne adaptere

Ispravna tehnika ugradnje štiti i kvalitetu signala i životni vijek konektora, a većina preuranjenog trošenja konektora povezuje se s preskakanjem jednog od koraka u nastavku tijekom sastavljanja.

1. Provjerite ima li na spojnom sučelju prljavštine, vlage ili oštećenih navoja prije spajanja bilo kojeg adaptera.
2. Poravnajte konektor ravno prije navoja kako biste izbjegli poprečno navijanje spojne matice.
3. Najprije rukom zategnite konektore s navojem, a zatim upotrijebite kalibrirani moment ključ gdje vrsta konektora određuje vrijednost momenta.
4. Izbjegavajte uvijanje samog kabela tijekom zatezanja, jer bi se okretni moment trebao prenositi kroz spojnu maticu, a ne kroz plašt kabela.
5. Poduprite težinu kabela u blizini konektora na fiksnim instalacijama kako biste izbjegli stalno mehaničko naprezanje na sučelju.
6. Čuvajte nekorištene adaptere sa zaštitnim poklopcima na mjestu kako biste zaštitili kontaktne površine od prašine i vlage.

Bajonet konektori kao što je BNC trebaju samo četvrtinu okreta guranja i zakretanja, a prisilno zatezanje navoja na bajunet sučelje može oštetiti utore za zaključavanje, a ne poboljšati vezu.

Često postavljana pitanja

• P1: Što je RF koaksijalni adapter?

  O: To je kratko tijelo konektora koje se koristi za spajanje dvaju koaksijalnih sučelja koja se razlikuju po spolu, obitelji konektora ili orijentaciji, dopuštajući neusklađenim kabelima i opremi da se povežu bez prilagođenog sklopa kabela.

• P2: Za što se koristi muški na ženski RF koaksijalni adapter?

  O: Pretvara muško sučelje u žensko sučelje ili obrnuto, obično se koristi za spajanje dva kabela s muškim završetkom ili za davanje ženskoj utičnici upotrebljive muške spojne točke.

• P3: Što je adapter prirubnice s 4 rupe

  O: To je adapter za montažu na ploču s prirubnicom s četiri vijka, a ne jednom maticom s navojem, što daje sigurnu, nerotirajuću točku pričvršćivanja za pregrade i prolazne aplikacije kućišta.

• P4: Koja je razlika između SMA i BNC konektora

  O: SMA koristi malu navojnu spojnicu i pokriva širi frekvencijski raspon, dok BNC koristi brzu bajunetnu bravu i uobičajen je na stolnim instrumentima koji rade na nižim frekvencijama.

• P5: Mogu li spojiti SMA kabel izravno na N tip antene

  O: Ne izravno, budući da se dvije obitelji konektora razlikuju po veličini i navoju, ali SMA na N adapter premošćuje dva sučelja bez potrebe za novim sklopom kabela.

• P6: Za što se koristi SMA na MMCX adapter?

  O: Spaja kompaktni MMCX pigtail, uobičajen na GPS i bežičnim modulima, na SMA-terminiranu antenu ili ispitni kabel bez ponovnog lemljenja veze modula.

• P7: Jeste li izravni proizvođač ili trgovačko poduzeće

  O: Ningbo Hanson Communication Technology Co., Ltd. upravlja vlastitim radionicama za strojnu obradu, galvanizaciju i montažu, proizvodeći i isporučujući vlastite RF konektore i adaptere.

• P8: Koje proizvode možete ponuditi

  O: Glavni proizvodi su RF koaksijalni konektori, adapteri uključujući muški na ženski RF koaksijalni adapter i konfiguracije adaptera s prirubnicom s 4 rupe, visokofrekventni sklopovi kabela i sklopovi kabela niske intermodulacije.

• P9: Možete li izraditi prilagođene RF adaptere

  O: Da, zahtjevi prilagođenog RF adaptera i OEM RF adaptera razvijaju se i proizvode prema nacrtima ili uzorcima kupaca.

• P10: Kako vaša tvrtka osigurava kvalitetu proizvoda

  O: Svaki proizvodni proces uključuje inline inspekciju, a gotovi dijelovi prolaze kroz temeljit proces inspekcije usklađen sa zahtjevima kupaca, uz podršku internog analizatora mreže i opreme za testiranje pasivne intermodulacije.

• P11: Gdje uglavnom izvozite svoju robu

  O: Proizvodi se izvoze u desetke zemalja uključujući Sjedinjene Države, Njemačku, Japan, Španjolsku, Italiju, Ujedinjeno Kraljevstvo, Južnu Koreju, Australiju i Kanadu.

• P12: Koliko dugo treba da dobijemo odgovor nakon što pošaljemo upit

  O: Na upite se obično odgovara u roku od dvanaest sati od primitka.
