RF adapter naspram RF konektora: Koja je razlika?
2026.07.30
Vijesti iz industrije
RF adapter u odnosu na RF konektor: ključna razlika
RF konektor završava kabel ili port opreme kako bi dovršio put signala, dok an RF koaksijalni adapter spaja dva konektora različitih vrsta, spolova ili standarda sučelja bez kabela koji prolazi između njih. Ukratko, konektor završava put signala, a koaksijalni adapter premošćuje neusklađenost između dva postojeća konektora.
Ova razlika je najvažnija kada projekt uključuje mješoviti hardver. Ispitni uređaj može koristiti SMA priključke na mjernoj opremi uparene s N-Tip kablovima na uređaju koji se testira, a RF koaksijalni adapter je ono što zatvara taj jaz bez ponovne izrade bilo kojeg kabela. Konektori se, s druge strane, biraju u fazi projektiranja kako bi od samog početka odgovarali određenom kabelu, priključku ili stilu montaže.
Ilustrativni indeks upotrebe od 100 u uobičajenim sektorima koji se oslanjaju na RF koaksijalne adaptere i konektore
Što RF konektor radi u putu signala
RF konektor pričvršćuje se na kraj kabela ili izravno na port opreme, tvoreći fizičku i električnu vezu koja održava kretanje signala uz minimalne gubitke. Uobičajene serije uključuju BNC, TNC, N-Type, SMA i 7/16 DIN, a svaka je izgrađena oko određene veličine pina, uzorka navoja i ocjene impedancije kao što je široko korišteni standard RF koaksijalnog adaptera od 50 ohma koji se nalazi u većini komunikacijske i ispitne opreme.
Zašto serije konektora nisu zamjenjive
Svaka serija konektora izrađena je prema fiksnoj mehaničkoj i električnoj specifikaciji, što znači da se SMA priključak ne može spojiti izravno s krajem kabela N-tipa bez adaptera između. Frekvencijski raspon je jedna od najjasnijih razlika između serija, budući da manje geometrije pinova općenito podržavaju signale više frekvencije s manjim gubicima.
Približan gornji frekvencijski raspon u gigahercima za uobičajene serije konektora koji se koriste u RF sustavima
Što RF koaksijalni adapter radi drugačije

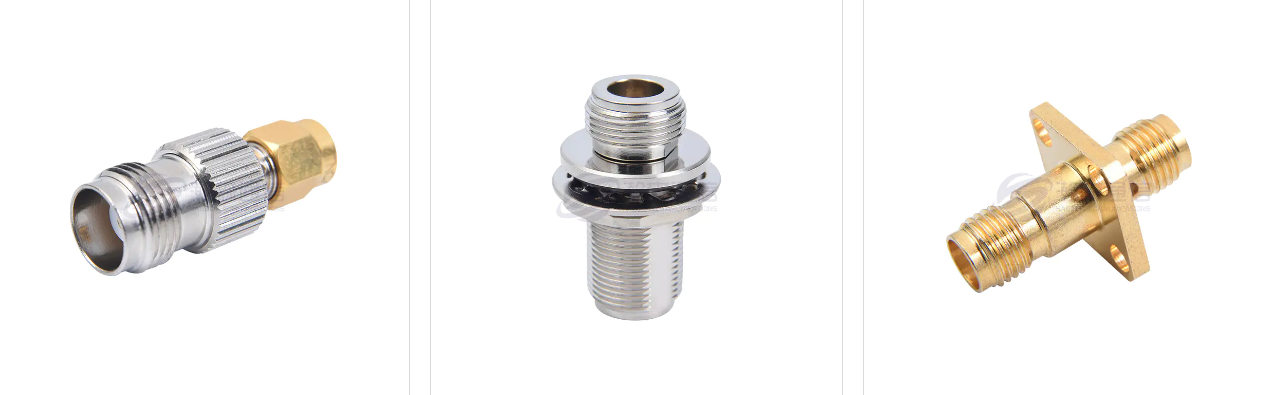

RF koaksijalni adapter kratka je komponenta bez kabela napravljena za spajanje dva neusklađena sučelja konektora. Može pretvoriti jednu seriju konektora u drugu, promijeniti spol s muškog na ženski ili promijeniti ravno sučelje u format montiranja pod pravim kutom ili prirubnicom. Budući da ne nosi vlastiti kabel, koaksijalni adapter obično je najbrži način za rješavanje neusklađenosti sučelja otkrivene tijekom instalacije ili testiranja.
Uobičajene konfiguracije adaptera
- Serijski pretvorbeni adapteri koji mijenjaju jedan standard konektora u drugi, kao što je N-Type u SMA
- Adapteri za promjenu spola koji prebacuju muško u žensko ili žensko u žensko za određenu seriju
- Adapteri pod pravim kutom koji preusmjeravaju usmjeravanje kabela u tijesnim kućištima opreme
- Stilovi koaksijalnih adaptera s prirubnicom koji se pričvršćuju izravno na ploču opreme za fiksnu spojnu točku
Kupci koji rade na dovodnim vodovima za antene često specificiraju RF koaksijalni adapter za izradu antenskog sustava gdje veza fiksne ploče treba zadovoljiti poseban standard kabela, dok laboratorijska okruženja često zahtijevaju RF adapter za opremu za mikrovalno testiranje gdje su važni i preciznost i mali uneseni gubici.
Konfiguracije i uporaba muško-ženskog RF koaksijalnog adaptera
Spol konektora odnosi se na to ima li konektor izloženu središnju iglu, poznatu kao mušku, ili prihvatnu utičnicu, poznatu kao žensku. A Muški na ženski RF koaksijalni adapter mijenja spol na jednom kraju veze bez potrebe za novim kabelom, što ga čini jednim od najtraženijih tipova adaptera u instalaciji i popravcima.
Kada adapter za promjenu spola riješi neusklađenost
Ova se konfiguracija najčešće pojavljuje kada dva kabela završavaju u muškim konektorima i trebaju se izravno spojiti ili kada spol kabela ne odgovara priključku opreme na koji se treba spojiti. Umjesto zamjene sklopa kabela, tehničar može umetnuti mali adapter i dovršiti spajanje na licu mjesta.
| Format | Promjena sučelja | Tipična primjena |
|---|---|---|
| Ravno od muškarca prema ženi | Ista serija, samo spol | Spajanje dva kabela s muškim završecima |
| Pravi kut između muškaraca i žena | Ista serija, spol i kut | Uska kućišta s ograničenim razmakom od kabela |
| Unakrsne serije od muškaraca do žena | Serija i spol u kombinaciji | Mješovita oprema se sastoji od različitih standarda |
Za usporedbu kako se RF koaksijalni adapter razlikuje od konektora i kompletnog sklopa kabela u pogledu praktičnih kvaliteta, radarska tablica u nastavku prikazuje sva tri u odnosu na kontinuitet putanje signala, fleksibilnost sučelja, jednostavnost instalacije, mehaničku izdržljivost i pokrivenost frekvencijskog raspona.
Ljestvica usporedbe od nula do deset za RF konektor, RF koaksijalni adapter i sklop kabela kroz zajedničke prioritete
Prirubnički adapter s 4 rupe: Primjene za montažu na ploču
A Prirubnički adapter s 4 rupe koristi četiri montažne rupe raspoređene oko tijela konektora tako da se može pričvrstiti vijcima izravno na ploču opreme ili pregradu. Ovo stvara fiksnu spojnu točku otpornu na vibracije, a ne slobodnu plutajuću kabelsku spojnicu, što je važno kod opreme koja je podložna redovitom kretanju, promjenama temperature ili izloženosti vanjskom prostoru.
Gdje se ovaj stil montaže obično koristi
Oprema bazne stanice, ploče za zrakoplovstvo i stalci za ispitnu opremu obično koriste prirubnički adapter s 4 rupe jer uzorak vijaka održava konektor poravnatim tijekom ponovljenih ciklusa spajanja i odspajanja kabela. Razmak vijaka standardiziran je unutar određene serije konektora, tako da se izrezi panela mogu planirati prije nego što hardver stigne na mjesto. Ovaj stil prirubnice često se spaja s N-tipom i 7/16 DIN sučeljima na baznim stanicama, te sa SMA ili TNC sučeljima na manjim ispitnim i mjernim pločama.
Planiranje izreza ploče oko prirubničkog adaptera
Debljina ploče i razmak otvora za vijke moraju odgovarati specifikaciji prirubnice prije ugradnje, budući da neusklađeni izrez može dovesti do toga da konektor leži pod kutom ili da ne može potpuno prisloniti na površinu ploče. Potvrdom ovih dimenzija kod dobavljača prije rezanja ploče izbjegava se ponovni rad kasnije u rasporedu postavljanja.
Usporedba RF koaksijalnih adaptera, RF konektora i sklopova kabela
Ove tri komponente često se grupiraju zajedno, iako svaka igra posebnu ulogu unutar putanje signala. Tablica u nastavku prikazuje njihovu primarnu funkciju i tipični slučaj upotrebe.
| komponenta | Primarna funkcija | Tipični slučaj upotrebe | Potreban kabel |
|---|---|---|---|
| RF konektor | Završava kabel ili priključak kako bi dovršio put signala | Krajevi kabela, priključci za opremu, antenski terminali | Izravno pričvršćeno |
| RF koaksijalni adapter | Spaja dva neusklađena tipa konektora bez kabela | Pretvorba sučelja između različitih standarda | br |
| Sklop kabela | Nosi signal između dvije odvojene točke | Duge staze i veze s baznim stanicama | da |
Kako odabrati između adaptera i konektora za projekt
Većina odluka o izvoru svodi se na to postoji li neusklađenost sučelja ili se sustav dizajnira od nule. Sljedeće točke pomažu razdvojiti dvije situacije.
- Ako kabel već završava u jednoj vrsti konektora, a oprema koristi drugu, RF koaksijalni adapter izravno zatvara taj jaz
- Ako se izrađuje novi sklop kabela, konektor bi trebao biti odabran tako da odgovara portu opreme od samog početka
- Za opremu montiranu na ploču, adapter s prirubnicom s 4 rupe drži sučelje fiksnim dok kabeli ostaju uklonjivi
- Za visokofrekventni rad kao što je primjena visokofrekventnog rf adaptera, usklađivanje impedancije i serije konektora važnije je nego za postavke ispitivanja niže frekvencije
Frekvencija i impedancija i dalje su na prvom mjestu
Bez obzira na to je li komponenta adapter ili konektor, nazivna impedancija i frekvencija ostaju početna točka za svaki odabir. Većina komunikacijskih i ispitnih sustava standardizirana je na impedanciji od 50 ohma, pa se potvrdom da RF adapter za mikrovalnu opremu za testiranje ili RF adapter za 5G komunikacijsku opremu podudara s impedancijom ostatka sustava izbjegavaju se problemi s refleksijom i gubitkom signala kasnije tijekom postavljanja.
Nabavka RF koaksijalnog adaptera od proizvođača
Kupci koji rade s dobavljačem RF koaksijalnog adaptera obično traže dosljedne serije konektora, fleksibilne konfiguracije spolova i montaže te podršku za građenje specifične za projekt. Nabavka od prilagođenog proizvođača RF koaksijalnog adaptera postaje osobito korisna kada projekt treba konfiguraciju koja ne izlazi iz standardnih kataloških popisa, kao što je specifičan uzorak vijaka prirubnice ili neuobičajena serijska konverzija.
Ningbo Hanson Communication Technology Co., Ltd. kineski je proizvođač muško-ženskih RF koaksijalnih adaptera i veleprodajna tvornica adaptera s prirubnicom s 4 rupe, s više od 30 godina iskustva s RF koaksijalnim konektorima, adapterima i sklopovima kabela. Tvrtka upravlja vlastitom radionicom za strojnu obradu, radionicom za galvanizaciju i radionicom za montažu, uz podršku mreže stabilnih dobavljača. Osnovni proizvodi uključuju RF koaksijalne konektore, adaptere, sklopove visokofrekventnih kabela i sklopove kabela niske intermodulacije, uz prilagođene građevine za specifične zahtjeve projekta. Ovi proizvodi služe za primjenu u zrakoplovstvu, komunikacijskim baznim stanicama i medicinskoj opremi među ostalim tehničkim područjima.
Potražnja za RF koaksijalnim adapterima obično prati aktivnost izgradnje mreže umjesto da ostaje nepromijenjena tijekom cijele godine, osobito oko ciklusa postavljanja 5G infrastrukture. Linijski grafikon u nastavku odražava opći obrazac potražnje temeljen na tipičnom tijeku narudžbi povezanom s nedavnom aktivnošću širenja mreže.
Indeks relativne potražnje kroz dvanaest mjeseci, koji odražava opći obrazac povezan s aktivnošću postavljanja mreže
Praktična razmatranja pri nabavi prilagođenih RF koaksijalnih adaptera
Nekoliko provjera olakšava donošenje odluka o izboru izvora, bez obzira na to je li narudžba jednostruka konfiguracija ili ugovor o stalnoj opskrbi.
1
Potvrdite točnu seriju konektora na obje strane sučelja, budući da su vizualno slični konektori iz različitih serija rijetko kompatibilni bez adaptera.
2
Uskladite impedanciju preko cijelog puta signala, držeći RF koaksijalni adapter od 50 ohma uparen s opremom izrađenom prema istom standardu.
3
Jasno odredite spol i stil montaže, posebno za narudžbu adaptera s prirubnicom s 4 rupe gdje uzorak vijaka i debljina ploče utječu na pristajanje.
4
Unaprijed podijelite željeni frekvencijski raspon, budući da komponente ocijenjene za upotrebu niže frekvencije možda neće dobro raditi u aplikacijama visokofrekventnog rf adaptera.
Rad s dobavljačem na izradi po narudžbi
Dijeljenje crteža, referentnih uzoraka ili postojećih brojeva dijelova konektora rano u procesu nabave pomaže proizvođaču da potvrdi kompatibilnost prije početka proizvodnje, što smanjuje mogućnost da neusklađena konfiguracija stigne na mjesto.
Često postavljana pitanja
Koja je razlika između RF adaptera i RF konektora?
RF koaksijalni adapter spaja dva neusklađena konektora bez kabela, dok RF konektor završava kabel ili priključak kako bi dovršio put signala.
Što radi muški na ženski RF koaksijalni adapter?
Muško-ženski RF koaksijalni adapter mijenja spol konektora na jednom kraju veze, dopuštajući da se dva kabela s muškim završetkom spoje bez novog sklopa kabela.
Za što se koristi prirubnički adapter s 4 rupe
Adapter s prirubnicom s 4 rupe pričvršćuje se vijcima na ploču opreme pomoću četiri montažne rupe, stvarajući fiksnu točku spajanja za baznu stanicu i opremu za testiranje.
Mogu li se RF koaksijalni adapteri prilagoditi za specifične primjene
Prilagođeni proizvođač RF koaksijalnog adaptera obično može prilagoditi seriju, spol i stil montaže na temelju crteža projekta ili referentnih uzoraka.
Koje količine za narudžbu proizvođači RF koaksijalnih adaptera obično podržavaju
Radeći s proizvođačem rf adaptera u Kini na kojeg se kupci oslanjaju, količine narudžbe često se prilagođavaju na temelju složenosti dijelova i dostupnosti materijala za svaku konfiguraciju.
Kako proizvođači provjeravaju kvalitetu RF koaksijalnog adaptera prije otpreme
Provjere općenito prolaze kroz ulaznu inspekciju materijala, provjere u procesu proizvodnje i završnu fazu inspekcije prije pakiranja dijelova za otpremu.
