Što je hermetički zatvoreni konektor i zašto je važan

Brzi odgovor: Što je hermetički zatvoreni konektor

A hermetički zatvoren konektor je konektor izrađen s trajnom brtvom od stakla na metal ili sinteriranim staklom oko svojih kontakata, stvarajući barijeru nepropusnu za plin koja sprječava prodor vlage, plina i onečišćenja u zatvoreno kućište. Ovo je važno u elektronici visoke pouzdanosti jer sustavi kao što su zrakoplovna oprema, sateliti, komunikacijske bazne stanice, podmorska elektronika i medicinski uređaji često ovise o održavanju stabilne unutarnje atmosfere, pa čak i vrlo mali put curenja može dovesti do korozije, degradacije signala ili potpunog kvara tijekom vijeka trajanja proizvoda.

U središtu ove metode brtvljenja je Zabrtvljeni izolator od sinteriranog stakla RF , izolacijsko tijelo od staljenog stakla koje i električki izolira središnju kontaktnu iglu i čini fizičku brtvu prema vanjskom omotaču. Odjeljci ispod govore o tome kako ovo funkcionira, gdje se primjenjuje i kakva je usporedba sa standardnim, nehermetičkim konektorima.

Hermetički konektor oslanja se na spojeno staklo ili staklokeramičku brtvu, a ne na elastomernu brtvu.
Zapečaćeni izolator od sinteriranog stakla RF pruža i električnu izolaciju i brtvljenje nepropusno za plin u jednoj komponenti.
Hermetički priključci obično se specificiraju za vakuumska, tlačna ili zatvorena kućišta.
Standardnononi priključci obično se oslanjaju na mekše brtve koje su prikladnije za svakodnevna, neekstremna okruženja.

Kako radi hermetički zatvoreni konektor

U tipičnom hermetički zatvorenom konektoru, središnja kontaktna igla prolazi kroz stakleni ili staklokeramički izolator koji je spojen izravno na metalnu ljusku pomoću topline tijekom proizvodnje. Kako se staklo hladi, stvara kontinuiranu vezu bez šupljina s iglom i okolnim metalnim tijelom, što se često opisuje kao stakleno-metalni zatvoreni konektor konstrukcija. Za razliku od gumene ili silikonske brtve, ova brtva od staljenog stakla ne oslanja se na kompresiju ili elastičnost kako bi održala svoju nepropusnost, što je jedan od razloga zašto hermetičke brtve imaju tendenciju izdržati tijekom dugih razdoblja upotrebe i velikih temperaturnih oscilacija.

Budući da je staklo sinterirano ili spojeno pod kontroliranom toplinom u gustu, neporoznu strukturu, dobiveni izolator odupire se prodoru plina i vlage mnogo učinkovitije od tipične polimerne izolacije koja se koristi u standardnim priključcima. Ovaj proces sinteriranja također je razlog zašto industrija ovu komponentu često naziva RF staklenim sinteriranim zatvorenim izolatorom kada se koristi posebno unutar RF koaksijalnih hermetičkih konektora.

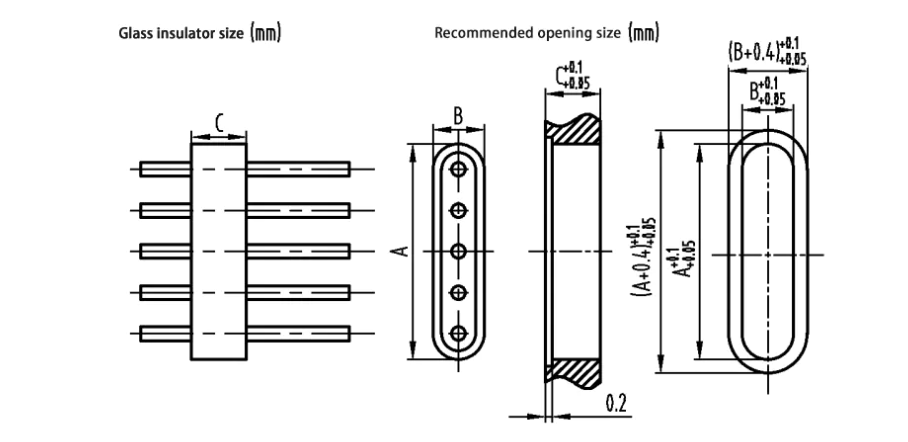

Osnovni elementi brtvenog mehanizma

Metalna ljuska ili kućište koje čini vanjsku granicu brtve
Središnja kontaktna igla prolazi kroz stakleni izolator
Tijelo od staljenog stakla ili staklokeramike koje povezuje iglu s ljuskom
Zavareni ili lemljeni spoj koji pričvršćuje zabrtvljeni umetak na tijelo konektora ili stijenku kućišta

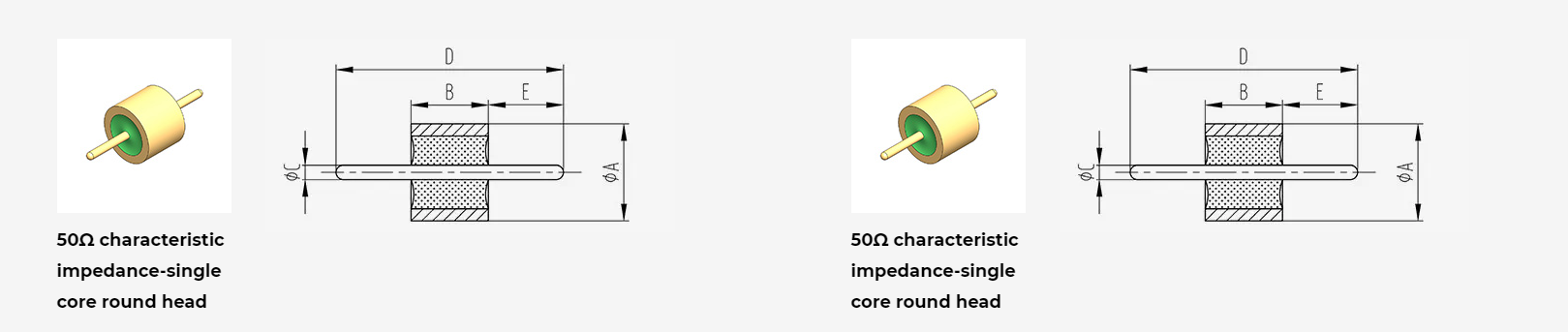

Što je RF sinterirani stakleni zatvoreni izolator

An Zabrtvljeni izolator od sinteriranog stakla RF je komponenta od staljenog stakla unutar RF hermetičkog konektora koji odvaja središnji vodič od vanjske ljuske, a također tvori plinonepropusnu brtvu. Tijekom proizvodnje, stakleni prah ili prethodno oblikovani stakleni prstenovi postavljaju se oko središnje igle unutar ljuske konektora, zatim se zagrijavaju dok se staklo ne otopi i stopi s iglom i ljuskom, tvoreći jednu čvrstu izolacijsku i brtvenu strukturu nakon što se ohladi.

Budući da ova komponenta mora održavati kontrolirani dielektrični razmak za radiofrekvencijske performanse, a istovremeno držati hermetički zatvoren, ponekad se prodaje pod srodnim pojmovima kao što je stakleni RF konektor izolacija ili jednostavno stakleni hermetički umetak. Geometrija izolatora, sastav stakla i promjer igle utječu na kontrolu impedancije, zbog čega se RF hermetičke komponente obično dizajniraju i testiraju kao usklađeni električni i mehanički sustav, a ne kao zasebni dijelovi.

Zašto je staklo odabrano u odnosu na druge izolacijske materijale

Staklo stvara kontinuiranu, neporoznu brtvu kada je pravilno spojeno s metalom
Staklo održava stabilna dielektrična svojstva u širokom rasponu temperatura
Brtve staklo-metal ne ovise o kompresiji, pa su manje sklone opuštanju brtve tijekom vremena
Sinterirano staklo podržava strogu kontrolu dimenzija potrebnu za dosljednu RF impedanciju

Hermetički u odnosu na standardni konektor: tablica usporedbe značajki

Tablica u nastavku prikazuje općenite razlike između hermetički zatvorenih konektora i standardnih, nehermetičkih konektora. Stvarna izvedba ovisi o specifičnom dizajnu, materijalima i testiranju koje provodi proizvođač.

Opća usporedba karakteristika tipičnog hermetički zatvorenog konektora i standardnog konektora.
Značajka	Hermetički zatvoreni konektor	Standardni konektor
Metoda brtvljenja	Brtva od taljenog stakla ili staklokeramike	Elastomerna brtva ili O-prsten
Otpornost na plin i vlagu	Vrlo visoka, plinonepropusna brtva	Umjereno, ovisi o stanju brtve
Kompatibilnost s vakuumom	Dobro prilagođen za vakuumska okruženja	Ograničeno, brtva se može pokvariti pod vakuumom
Raspon temperature	Širok, stabilan preko ekstrema	Uži, ograničen materijalom brtve
Tipične primjene	Zrakoplovstvo, sateliti, medicinski uređaji, RF bazne stanice	Opća unutarnja i laka vanjska elektronika
Dugotrajna stabilnost brtve	Općenito stabilan, bez opuštanja kompresije	Može se smanjiti kako materijal brtve stari

Usporedba učinka brtvljenja

Grafikon ispod predstavlja relativnu, ilustrativnu usporedbu hermetički zatvorenih konektora u odnosu na standardne konektore kroz četiri često razmatrana faktora izvedbe.

Hermetički zatvoreni konektori imaju tendenciju da postižu visoku ocjenu u sva četiri faktora, uglavnom zato što brtva od taljenog stakla ne ovisi o stalnoj kompresiji kako bi ostala nepropusna za plin. Standardni priključci još uvijek mogu dobro funkcionirati u postavkama opće namjene, ali njihova je izvedba brtvljenja uže povezana sa stanjem brtve, momentom ugradnje i izloženošću okolišu tijekom vremena.

Objašnjena struktura hermetičkog konektora

Ilustracija u nastavku ocrtava opći strukturni raspored tipičnog hermetički zatvorenog RF konektora, pokazujući kako su vanjska ljuska, staklena brtva i središnja igla međusobno povezani.

Čitanje izgleda hermetičkog konektora

U ovom rasporedu, metalna ljuska čini vanjsku granicu zabrtvljenog sklopa, dok se brtva od sinteriranog stakla nalazi unutar ljuske, spajajući se izravno na kućište i središnju kontaktnu iglu. Montažna prirubnica omogućuje zavarivanje ili lemljenje konektora u zid kućišta ili pregradu, a spojni kraj pruža RF sučelje za spajanje sklopa kabela. Ovo je isti osnovni raspored korišten u a hermetički RF prolazni konektor , gdje je cilj prenijeti RF signal preko zabrtvljenog zida bez probijanja plinonepropusne barijere.

Gdje se koriste hermetički zatvoreni konektori

Hermetički zatvoreni priključci najčešće se pojavljuju u sustavima gdje je potrebna kontrolirana unutarnja atmosfera, vakuum ili dug radni vijek bez nadzora. Grafikon stupaca u nastavku ilustrira općeniti, netočan obrazac upotrebe u uobičajenim sektorima.

An RF hermetički konektor često se specificira u zrakoplovnim i satelitskim sustavima, gdje komponente moraju preživjeti vibracije pri lansiranju, izloženost vakuumu i ekstremne toplinske cikluse bez funkcionalnog kvara. Komunikacijske bazne stanice i RF infrastruktura također se oslanjaju na hermetičke konektore za zaštitu osjetljivih RF puteva od prodora vlage u vanjskim ormarićima, dok medicinska oprema koristi slične principe brtvljenja za zaštitu osjetljive elektronike unutar zatvorenih kućišta. Obrambeni sustavi i podmorska ili naftna i plinska oprema zaokružuju zajednička područja primjene, a oba ovise o dugoročnom integritetu brtve u zahtjevnim okruženjima.

Razmatranja ekološke učinkovitosti i pouzdanosti

Ekstremne temperature jedan su od najčešćih čimbenika stresa koji se koriste za procjenu izvedbe brtvljenja konektora. Linijski grafikon u nastavku prikazuje opći trend u tome kako se performanse brtvljenja mijenjaju u širokom rasponu radnih temperatura.

Hermetički zatvoreni konektor nastoji održati relativno stabilne performanse u širokom rasponu radnih temperatura, budući da brtva od staljenog stakla ne ovisi o elastičnom oporavku kao gumena brtva. Standardni priključci mogu dobro funkcionirati unutar umjerenih temperaturnih raspona, ali često pokazuju strmiji pad u performansama brtvljenja kako se uvjeti približavaju ekstremnim temperaturama.

Usporedba s više faktora

Radarska tablica u nastavku spaja nekoliko faktora pouzdanosti odjednom, uspoređujući otpornost na vlagu, kompatibilnost s vakuumom, temperaturnu stabilnost, otpornost na vibracije, dugoročnu pouzdanost i konzistentnost RF signala.

U većini ovih čimbenika, hermetički zatvoreni konektori obično imaju prednost, osobito u pogledu otpornosti na vlagu, kompatibilnosti s vakuumom i dugoročne pouzdanosti. Standardni priključci i dalje mogu biti razuman izbor za manje zahtjevna okruženja gdje za primjenu nije potrebna dodatna izvedba brtvljenja.

Pregled procesa proizvodnje

Iako se točni koraci procesa razlikuju ovisno o proizvođaču i dizajnu konektora, većina hermetičkih brtvi od stakla na metal slijedi uglavnom sličan slijed tijekom proizvodnje.

Metalna ljuska, središnji klin i stakleni materijal pripremaju se i čiste prema potrebnim tolerancijama.
Stakleni prah, stakleni preform ili stakleni prsten postavljaju se oko igle unutar školjke.
Sklop se zagrijava u kontroliranom ciklusu peći dok se staklo ne spoji s iglom i školjkom.
Sklop se hladi pod kontroliranim uvjetima kako bi se smanjilo naprezanje u staklenom i metalnom sučelju.
Zatvoreni umetak testira se na hermetičnost, obično koristeći metodu otkrivanja curenja helija, zajedno s provjerama električnih i RF performansi.
Gotovi hermetički umetak je zavaren, lemljen ili na drugi način integriran u konačni konektor ili kućište prolaza.

Ovaj opći pristup primjenjuje se bez obzira je li krajnji proizvod jednostavan stakleno-metalni zabrtvljeni konektor za osnovni prolaz ili složeniji prilagođeni hermetički konektor dizajniran za specifično RF sučelje i konfiguraciju montaže.

Kako odabrati hermetički zatvoreni konektor za svoju primjenu

Sljedeći koraci prikazuju praktičan način pristupa odabiru konektora za određeni sustav ili kućište.

Odredite radno okruženje, uključujući temperaturni raspon, uvjete tlaka i očekujete li izloženost vakuumu.
Potvrdite zahtjeve za RF ili električne performanse, uključujući impedanciju, frekvencijski raspon i vrstu signala.
Pregledajte potrebnu konfiguraciju za montažu, kao što je pregradni prolaz, montaža na ploču ili tijelo in-line konektora.
Raspravite s proizvođačem broj pinova, razmak između kontakata i veličinu kućišta kako biste spojili konektor s raspoloživim prostorom.
Raspitajte se o metodama ispitivanja hermetičnosti koje se koriste tijekom proizvodnje, kao što je otkrivanje curenja helija, da biste razumjeli kako se provjerava učinkovitost brtvljenja.
Razmislite je li potreban prilagođeni dizajn hermetičkog konektora koji odgovara postojećem kućištu ili neobičnom RF sučelju.

O Ningbo Hanson Communication Technology Co., Ltd.

Ningbo Hanson Communication Technology Co., Ltd. je tvrtka proizvođač hermetički zatvorenih konektora sa sjedištem u Kini, specijalizirana za proizvodnju, obradu i trgovinu komunikacijskih komponenti. Tvrtka ima više od 30 godina kombiniranog iskustva u RF koaksijalnim konektorima, adapterima i sklopovima kabela, uz podršku vlastite radionice za strojnu obradu, radionice za galvanizaciju i radionice za sklapanje, zajedno s grupom etabliranih dobavljača.

Glavni proizvodi uključuju RF koaksijalne konektore, adaptere, sklopove visokofrekventnih kabela i sklopove kabela s niskom intermodulacijom, uz namjensku sposobnost proizvođača zapečaćenih izolatora od sinteriranog stakla za hermetičke i RF prolazne primjene. Tvrtka također nudi prilagođene usluge dizajniranja hermetičkih konektora kako bi klijentima pomogla u ispunjavanju specifičnih zahtjeva za montažu, konfiguraciju pinova i RF sučelja. Proizvodi tvrtke Ningbo Hanson Communication Technology Co., Ltd. koriste se u zrakoplovstvu, komunikacijskim baznim stanicama, medicinskoj opremi i drugim područjima visoke tehnologije, uz podršku inženjerskog tima usmjerenog na kontinuirano poboljšanje procesa.

Često postavljana pitanja

Uobičajena pitanja inženjera i kupaca o hermetički zatvorenim konektorima.
P1: Što je hermetički zatvoreni konektor Hermetički zatvoreni konektor je konektor izgrađen s brtvom od staklog stakla ili staklokeramike oko svojih kontakata, tvoreći barijeru nepropusnu za plin koja sprječava ulazak vlage i plina u zatvoreno kućište.	P2: Kako radi hermetički konektor Središnja igla prolazi kroz stakleni izolator koji je spojen s metalnom ljuskom tijekom proizvodnje, stvarajući čvrstu, neporoznu brtvu koja ne ovisi o kompresiji da bi ostala nepropustna za plin.
P3: Za što se koriste hermetički konektori Koriste se u aplikacijama koje zahtijevaju kontroliranu unutarnju atmosferu ili dugotrajnu cjelovitost pečata, uključujući zrakoplovne sustave, satelite, komunikacijske bazne stanice i medicinsku opremu.	P4: Zašto koristiti konektore zatvorene staklom Staklom zapečaćeni konektori odolijevaju prodoru vlage i plina učinkovitije od dizajna na bazi brtvila i teže održavanju stabilnih performansi u širokim temperaturnim rasponima.
P5: Što je tehnologija brtvljenja stakla na metal Brtvljenje staklo-metal je proizvodni proces u kojem se staklo spaja pod toplinom izravno na metalnu iglu i školjku, tvoreći trajnu, plinopropusnu izolacijsku brtvu.	P6: Što je RF hermetičko brtvljenje RF hermetičko brtvljenje odnosi se na brtvljenje staklo-metal koje se primjenjuje posebno na RF koaksijalne konektore, gdje zatvoreni izolator također mora održavati kontroliranu impedanciju za performanse signala.
P7: Razlika između hermetičkih i standardnih konektora Hermetički konektor koristi staklenu brtvu za nepropusnost za plin, dok standardni konektor obično koristi brtvu od elastomera koja je prikladnija za okruženja opće namjene.	P8: Kako se proizvode hermetički prolazi Hermetički prolazi izrađuju se stapanjem stakla oko središnje igle unutar metalne ljuske pod kontroliranom toplinom, a zatim ispitivanjem hermetičnosti i električnih performansi gotovog dijela.
