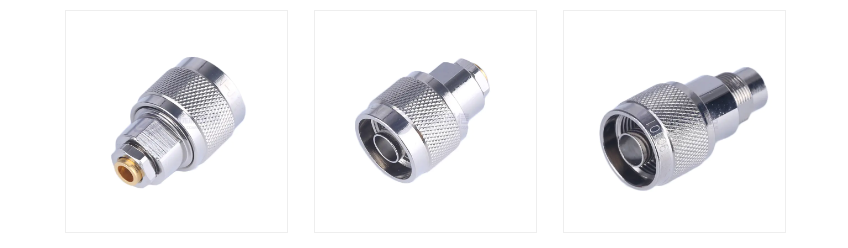

Što je RF koaksijalni konektor tipa N?

The RF koaksijalni konektor tipa N je univerzalni RF koaksijalni konektor s navojem koji je dizajnirao Paul Neill iz Bell Labsa 1940-ih ("N" je preuzeto iz prvog slova njegovog prezimena). Ima značajke velike snage, niskih gubitaka i visoke frekvencije, a naširoko se koristi u komunikacijama, radarima, ispitnim instrumentima i drugim područjima.

1. Osnovne značajke konektora tipa N
(1) Frekvencijski raspon
Standardni tip: 0~11 GHz (neki precizni modeli mogu doseći 18 GHz).
Tip visokih performansi (kao što je precizni N tip): podržava do 18 GHz ili čak više (kao što je 40 GHz).

(2) Usklađivanje impedancije
50Ω (glavni tok, koristi se za komunikaciju i opremu za testiranje).
75Ω (manje uobičajeno, koristi se u određenim scenarijima kao što je video prijenos).

(3) Nošenje velike snage
Prosječna snaga: stotine vata do kilovata (ovisno o frekvenciji i dizajnu).
Vršna snaga: do nekoliko desetaka kilovata (prijave kratkog pulsa).

(4) Trajnost
Struktura spojke s navojem (stabilnija od BNC) i jaka otpornost na vibracije.
Metalno kućište (mjed/nehrđajući čelik) pruža dobru elektromagnetsku zaštitu.

(5) Mali gubitak
Gubitak unosa: <0,1 dB@3 GHz (model visoke kvalitete).
Omjer stojnog vala napona (VSWR): <1,3:1 (precizni tip može doseći 1,1:1).

2. Struktura konektora N-tipa
(1) Vanjski vodič (ljuska)
Metalni materijal (pozlata/posrebrenje/niklanje), dizajn s navojem osigurava čvrsto spajanje.
(2) Unutarnji vodič (središnja igla)
Pozlaćenje ili posrebrenje, pružanje kontakta s malim otporom.
(3) Izolacijski medij
Obično PTFE (politetrafluoroetilen), otporan na visoke temperature i male gubitke dielektrika.
(4) Vrsta sučelja
Muški: sa središnjim klinom i vanjskim navojem.
Ženski: sa središnjom rupom i unutarnjim navojem.

3. Ključne točke za odabir konektora tipa N
Usklađivanje impedancije: poželjni su modeli od 50 Ω (osim ako nije izričito potrebno 75 Ω).
Zahtjevi za učestalost:
Opće primjene (<6 GHz): Standardni N-tip.
Visokofrekventne aplikacije (>11 GHz): Precizni N-tip (kao što je HPN serija).
Ekološka kompatibilnost:
Vanjski/vojni stupanj: Odaberite kućište od nehrđajućeg čelika s vodootpornim brtvljenjem (kao što je IP67).
Laboratorijska primjena: Pozlaćeni modeli (smanjuju kontaktni otpor).
Kompatibilnost sučelja:
Obratite pozornost na uparivanje muško-ženskih konektora (kao što su muško-ženski adapteri).

4. Uobičajeni problemi s RF koaksijalnim konektorima tipa N
(1). Mogu li konektori tipa N zamijeniti SMA?
Da, ali postoje kompromisi: konektori tipa N nude bolju snagu i izdržljivost, ali su veći i manje prikladni za minijaturizirane uređaje visoke gustoće. SMA konektori su prikladniji za visokofrekventne, kompaktne dizajne (kao što su PCB moduli).

(2). Kako izbjeći oštećenje konektora tipa N?
Ispravan rad: Poravnajte navoje i zategnite (izbjegavajte prisiljavanje vijaka da savijaju središnji klin). Koristite moment ključ (preporučeni moment: 15~20 in-lb).

(3). Zahtijeva li konektor tipa N redovito održavanje?
Preporuka: Redovito čistite kontaktnu površinu (krpom bez prašine). Provjerite jesu li navoji oksidirani (zamijenite kada se oplata istroši).
