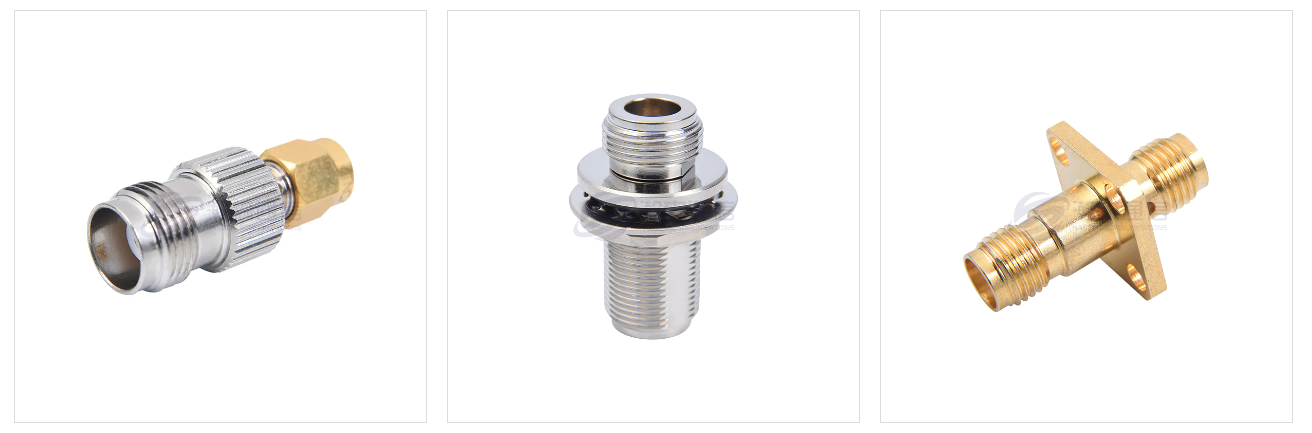

Što je RF koaksijalni adapter?

1. RF koaksijalni adapter : Definicija i princip rada
RF koaksijalni adapteri ključne su komponente u RF inženjerstvu, prvenstveno se koriste za povezivanje koaksijalnih kabela i konektora različitih vrsta ili veličina sučelja, osiguravajući male gubitke, visoku stabilnost i usklađivanje impedancije tijekom prijenosa signala. Oni igraju vitalnu ulogu u bežičnim komunikacijama, testiranju i mjerenju, zrakoplovnoj i potrošačkoj elektronici, rješavajući nekompatibilnosti sučelja između uređaja dok osiguravaju integritet visokofrekventnog signala. RF koaksijalni adapteri prvenstveno služe za promjenu metoda povezivanja, pretvorbu tipova sučelja ili prilagodbu uređajima s različitim zahtjevima frekvencije i impedancije.

Struktura jezgre RF koaksijalnog adaptera sastoji se od vanjskog vodiča (metalne ljuske, obično izrađene od pozlaćene mesinga ili legure aluminija), unutarnjeg vodiča (središnja vodljiva igla, često izrađena od pozlaćenog bakra ili berilij bakra), izolacijskog medija (kao što je PTFE) i specifične strukture konektora (kao što je SMA, N-tip ili BNC). Vanjski vodič pruža elektromagnetsku zaštitu i mehaničku zaštitu, dok unutarnji vodič prenosi signal, a izolacijski medij izolira unutarnji i vanjski vodič i održava usklađenost impedancije.

U prijenosu RF signala, načela rada adaptera primarno se temelje na kontinuiranom usklađivanju impedancije, ograničavanju elektromagnetskog polja i potiskivanju moda. Usklađivanje impedancije postiže se pažljivo dizajniranim omjerom unutarnjeg i vanjskog promjera vodiča i dielektrične konstante dielektričnog materijala, čime se osigurava da prijenos signala izbjegava refleksije uzrokovane promjenama impedancije (obično mjereno omjerom stojnog vala napona (VSWR), s idealnom vrijednošću od 1:1). Ograničenje elektromagnetskog polja oslanja se na učinak zaštite vanjskog vodiča, ograničavajući elektromagnetske valove na unutarnji vodič, sprječavajući curenje signala i vanjske smetnje. Nadalje, optimizirani strukturni dizajn potiskuje modove višeg reda (kao što su TE/TM modovi), osiguravajući stabilan prijenos glavnog TEM moda, čime se smanjuje izobličenje signala.

Učinkovitost RF koaksijalnih adaptera određena je nekoliko ključnih parametara, uključujući frekvencijski raspon (npr. DC-18 GHz), impedanciju (obično 50 Ω ili 75 Ω), omjer stojnog vala napona (VSWR), uneseni gubitak (slabljenje energije tijekom prijenosa signala) i rukovanje snagom (maksimalno upravljanje snagom). Na primjer, u 5G komunikacijskim sustavima, adapteri moraju podržavati visokofrekventne pojaseve (kao što je 3,5 GHz ili milimetarski val (28 GHz)) uz održavanje niskog unesenog gubitka kako bi se spriječilo slabljenje signala koje utječe na kvalitetu komunikacije. U aplikacijama velike snage (kao što su radarski ili radiodifuzni sustavi), upravljanje snagom i izvedba rasipanja topline postaju važna razmatranja pri odabiru.

U praktičnim primjenama, odabir adaptera zahtijeva sveobuhvatno razmatranje tipa sučelja, radne frekvencije, zahtjeva za napajanjem i uvjeta okoline. Uobičajene vrste adaptera uključuju SMA na N-tip i BNC na SMA. Različita sučelja imaju različite mehaničke strukture i električne karakteristike, stoga je ključno osigurati savršeno podudaranje između adaptera i konektora. Nadalje, dugotrajna uporaba može uzrokovati oksidaciju ili mehaničko trošenje na kontaktnoj površini, povećavajući kontaktni otpor i utjecati na prijenos signala. Kako bi se riješili ovi problemi, naširoko se koriste visokoprecizna strojna obrada (kao što je kontrola koncentričnosti unutarnjeg vodiča unutar 0,05 mm) i površinsko pozlaćivanje kako bi se smanjio kontaktni otpor i poboljšala trajnost.

Tipični scenariji primjene
Testiranje i mjerenje: povezivanje ispitne opreme s različitim sučeljima (kao što su vektorski mrežni analizatori)
Komunikacijski sustavi: adapteri između antena baznih stanica i RF modula
Vojska i zrakoplovstvo: Adapteri za sučelja različitih oblika u radarskim i satelitskim komunikacijskim sustavima
Potrošačka elektronika: istraživanje i razvoj i otklanjanje pogrešaka 5G uređaja i Wi-Fi modula

Strukturne komponente
RF koaksijalni adapter sastoji se od sljedećih osnovnih komponenti:
Vanjski vodič (omotač): obično izrađen od metala (kao što je pozlaćeni mesing), pružajući oklop i mehaničku zaštitu
Unutarnji vodič: Središnja vodljiva igla odgovorna za prijenos signala, obično izrađena od pozlaćenog bakra ili berilij bakra
Izolacija: Materijali kao što je PTFE (politetrafluoretilen) koji izoliraju unutarnje i vanjske vodiče i održavaju usklađenost impedancije
Sučelje: navojno, uskočno ili druge metode povezivanja (kao što su SMA, N-tip, BNC, itd.)

2. Funkcija RF koaksijalnog adaptera
RF koaksijalni adapteri igraju ključnu ulogu u RF sustavima. Njihove glavne funkcije mogu se sažeti na sljedeći način:

Most za pretvorbu sučelja
Primarna funkcija RF koaksijalnog adaptera je pretvaranje između različitih vrsta RF konektora i specifikacija. U praktičnim primjenama, neusklađenosti između priključaka uređaja i kabelskih sučelja su uobičajene, primjerice kada testni instrument koristi konektor N-tipa, a uređaj koji se testira ima SMA konektor. Sofisticirani mehanički dizajn adaptera omogućuje besprijekorno povezivanje između različitih tipova konektora, kao što su SMA ženski i N-tip muški, eliminirajući probleme s postavljanjem sustava uzrokovane nekompatibilnošću sučelja.

Jamstvo prijenosa signala
Visokokvalitetni RF koaksijalni adapteri osiguravaju kontinuitet impedancije tijekom prijenosa signala kroz strogu kontrolu impedancije (obično 50Ω ili 75Ω). Njihova visokoprecizna unutarnja koncentrična struktura, u kombinaciji s dielektričnim materijalima s malim gubicima (kao što je PTFE), održava omjer refleksije signala (VSWR) ispod 1,5:1, učinkovito smanjujući utjecaj stojnih valova na performanse sustava. U frekvencijskim pojasima ispod 6 GHz, visokokvalitetni adapteri mogu postići uneseni gubitak ispod 0,3 dB.

Središte za proširenje sustava
U složenim RF sustavima, adapteri omogućuju distribuciju i usmjeravanje višestrukog signala. Kombinirajući različite vrste adaptera, inženjeri mogu fleksibilno graditi testne sustave. Na primjer, korištenje dvostrukog ženskog adaptera za dijeljenje jednog signala na dva, ili korištenje pravokutnog adaptera za preusmjeravanje signala da stane unutar ograničenog prostora. Ova fleksibilnost je posebno važna u prostorno ograničenim scenarijima kao što su instalacije baznih stanica i RF sustavi u vozilima.

Ključne komponente ispitivanja i mjerenja
U testiranju RF parametara, kvaliteta adaptera izravno utječe na točnost mjerenja. Uređaji poput vektorskih mrežnih analizatora oslanjaju se na adaptere za povezivanje s DUT-om (testirani uređaj). Neusklađenost impedancije adaptera, gubitak i druge karakteristike uključene su u rezultate mjerenja. Stoga adapteri mjeriteljske razine obično koriste zračni dielektrik i pozlaćenje kako bi održali izvrsne karakteristike usklađivanja impedancije (VSWR < 1,2:1) čak i u pojasu od 18 GHz.

Prilagodljiv posebnim okruženjima
Adapteri su dostupni u raznim specijaliziranim modelima za različite scenarije primjene:
Visokonaponski adapteri imaju pojačanu izolaciju i mogu izdržati napone veće od 10 kV.
Adapteri velike snage koriste posrebrenje i prisilno hlađenje, s kapacitetom snage do 500 W.
Troosni adapteri pružaju dodatni zaštitni sloj za osjetljive mjerne aplikacije.
Adapteri otporni na eksploziju ispunjavaju zahtjeve opasnih lokacija kao što su petrokemija.

Sučelje za održavanje sustava
Adapteri pružaju rješenje prijelaza sučelja za održavanje i nadogradnju opreme. Kada se ažuriraju standardi sučelja za stariju opremu, adapteri omogućuju kompatibilnost između stare i nove opreme bez zamjene cijelog sustava, značajno smanjujući troškove naknadne ugradnje. Na primjer, tijekom nadogradnje s 4G na 5G bazne stanice, N-na-7/16 adapteri naširoko se koriste za održavanje kompatibilnosti s postojećim sustavima napajanja.

Optimizirana kvaliteta signala
Adapteri visokih performansi koriste specijalizirane značajke dizajna za poboljšanje integriteta signala:
Stupnjevita struktura transformacije impedancije proširuje radni frekvencijski pojas
Gradijent materijala dielektrične konstante smanjuje refleksiju sučelja
Ugrađeno filtriranje potiskuje smetnje u određenim frekvencijskim pojasima
Elektromagnetsko brtvljenje poboljšava EMC performanse.

RF koaksijalni adapteri koriste se u različitim poljima kako slijedi:
(1). Komunikacije
Spajanje bazne stanice i antene: koristi se za usklađivanje RF kabela s različitim sučeljima kako bi se osigurala kvaliteta prijenosa signala.
Svjetlovodna i RF pretvorba: ostvariti prilagodbu sučelja optičkih signala i RF signala u hibridnim komunikacijskim sustavima.
Satelitske komunikacije: povežite satelitsku zemaljsku opremu i antene kako biste osigurali prijenos visokofrekventnih signala s malim gubicima.
(2). Ispitivanje i mjerenje
Mrežni analizator: prilagođava se testnim portovima s različitim sučeljima, kao što je N-tip do SMA.
Analizator spektra: spojite sonde ili antene različitih specifikacija kako biste proširili raspon ispitivanja.
Generator signala: uskladite izlazne priključke s uređajem koji se testira kako biste smanjili gubitak refleksije.
(3). Zrakoplovstvo i obrana
Radarski sustav: prilagođava se RF komponentama različitih frekvencijskih pojasa kako bi se osigurao integritet signala.
Vojna komunikacijska oprema: realizirati brzu konverziju sučelja u terenskim radijima i sustavima za elektroničko ratovanje.
Satelitski i raketni sustavi: koriste se za visokofrekventni prijenos signala i prilagođavaju se surovim okruženjima.
(4). Medicinska oprema
MRI radiofrekvencijska zavojnica: povezuje zavojnicu sa sustavom za snimanje kako bi se osigurala stabilnost visokofrekventnog signala.
Oprema za RF ablaciju: prilagođava sondu za liječenje domaćinu kako bi se osigurala učinkovitost prijenosa energije.
(5). Automobilska elektronika
Radar montiran na vozilu (radar milimetarskih valova): prilagođava se radarskim modulima 77GHz/79GHz i opremi za testiranje.
Vozilo za sve (V2X): povezuje antenu s komunikacijskim modulom za podršku 5G/C-V2X prijenosa signala.
(6). Radiodifuzija i televizija
RF odašiljač: usklađuje dovode i pojačala s različitim sučeljima.
Satelitski TV prijem: pretvara sučelje između LNB-a i prijemnika (kao što je F tip u N tip).
(7). Industrija i Internet stvari
RFID sustav: povezuje čitač i antenu za optimizaciju performansi radiofrekvencijske identifikacije.
Bežična mreža senzora: prilagođava se komunikacijskim modulima s različitim frekvencijskim pojasima, kao što su LoRa i ZigBee.
(8). Znanstveno istraživanje i obrazovanje
Laboratorijski radiofrekvencijski eksperimenti: fleksibilno povežite različitu ispitnu opremu, poput osciloskopa i izvora signala. Demonstracija podučavanja: Pomaže studentima u razumijevanju principa usklađivanja RF sučelja i prijenosa signala.

3. Uobičajene greške RF koaksijalnih adaptera
RF koaksijalni adapteri, kao ključni konektori u prijenosu RF signala, naširoko se koriste u komunikacijama, testiranju i mjerenju, zrakoplovstvu, medicinskoj opremi i drugim područjima. Njihova izvedba izravno utječe na kvalitetu prijenosa signala i stabilnost sustava. Međutim, s dugotrajnom uporabom ili nepravilnim radom, adapteri mogu razviti različite greške, što dovodi do slabljenja signala, refleksije, pa čak i kvara sustava. Sljedeći detalji o uobičajenim kvarovima RF koaksijalnog adaptera i njihovim uzrocima, zajedno s odgovarajućim preporukama za preventivu i održavanje.

Kvarovi RF koaksijalnog adaptera općenito se mogu kategorizirati kao loš kontakt, mehanička oštećenja, neusklađenost impedancije, degradacija električnih performansi, kvar brtvljenja, abnormalni frekvencijski odziv i pretjerani porast temperature. Ove se greške mogu pojaviti neovisno ili zajedno jedna s drugom, zajedno utječući na rad adaptera.

Loš kontakt jedna je od najčešćih grešaka u RF koaksijalnim adapterima. Manifestira se kao povremeni prijenos signala, povećani uneseni gubitak ili visok omjer stojnog vala (VSWR). Loš kontakt može biti uzrokovan raznim čimbenicima, a oksidacija sučelja je najčešća. Priključci adaptera obično su pozlaćeni ili posrebreni kako bi se poboljšala vodljivost i otpornost na koroziju. Međutim, produljena izloženost vlazi, slanom spreju ili kemijskoj kontaminaciji može uzrokovati trošenje ili oksidaciju ploče, povećavajući kontaktnu otpornost. Nadalje, često uključivanje i isključivanje ili grubo rukovanje mogu deformirati igle ili utičnice, sprječavajući sigurnu vezu. Adapteri s navojem (kao što su N-tip i SMA) koji nisu dobro zategnuti također mogu dovesti do nestabilnog prijenosa signala. U ekstremnim slučajevima, loš kontakt može uzrokovati iskrenje, dodatno oštećujući adapter ili povezani uređaj.

Mehanička oštećenja su još jedan uobičajeni kvar, koji se očituje kao napuknuta kućišta, ogoljeni navoji ili deformirani konektori. Kućišta RF koaksijalnog adaptera obično su izrađena od metala (kao što je mjed ili nehrđajući čelik) kako bi se osigurala dobra zaštita i mehanička čvrstoća, ali se ipak mogu oštetiti vanjskim udarcima, pretjeranim momentom ili dugotrajnim mehaničkim naprezanjem. Na primjer, primjena prekomjernog zakretnog momenta pomoću ključa tijekom instalacije može skinuti navoje ili deformirati kućište, utječući na prijenos signala. Nadalje, središnji vodič adaptera je krhak i može se savijati ili slomiti ako se ne poravna tijekom uključivanja i isključivanja, što ozbiljno utječe na električne performanse. Vibracijska ili udarna okruženja (kao što su automobilske i zrakoplovne aplikacije) povećavaju rizik od mehaničkih oštećenja, stoga su adapteri visoke pouzdanosti i mjere protiv labavljenja bitni.

Neusklađenost impedancije je posebna briga u RF sustavima. Ako adapter ne odgovara impedanciji sustava, može uzrokovati refleksiju signala, povećani omjer stojnog vala (SWR), pa čak i oštetiti odašiljač. Standardni RF sustavi obično koriste impedancije od 50Ω ili 75Ω. Miješanje adaptera s različitim impedancijama (kao što je korištenje adaptera od 50 Ω u sustavu od 75 Ω) može dovesti do značajnih diskontinuiteta impedancije, uzrokujući refleksiju signala. Nadalje, dimenzionalna odstupanja unutar unutarnjih vodiča adaptera ili nestandardni dielektrični materijali mogu uzrokovati odstupanja impedancije od nominalne vrijednosti. Na primjer, neki jeftini adapteri mogu koristiti nestandardne dielektrične materijale s nestabilnim dielektričnim konstantama, što rezultira fluktuacijama impedancije tijekom visokofrekventnog prijenosa signala. U visokofrekventnim primjenama kao što su milimetarski valovi, točnost proizvodnje adaptera posebno je kritična za usklađivanje impedancije. Dimenzionalne pogreške male kao mikroni mogu značajno pogoršati performanse.

Degradacija električnih performansi je progresivna greška koja se može pojaviti u RF koaksijalnim adapterima tijekom vremena. Prvenstveno se očituje kao povećani uneseni gubitak, smetnje buke ili neujednačen frekvencijski odziv. Uzroci degradacije električne izvedbe uključuju starenje unutarnjeg dielektrika, onečišćenje površine vodiča ili loše lemljene spojeve. Na primjer, politetrafluoretilen (PTFE), uobičajeni dielektrični materijal za adaptere, nudi izvrsne visokofrekventne karakteristike i temperaturnu otpornost. Međutim, može ostarjeti pod dugotrajnim uvjetima visoke temperature, uzrokujući promjene u dielektričnoj konstanti i time utječući na prijenos signala. Nadalje, prašina, ulje ili drugi kontaminanti koji ulaze u adapter mogu povećati kontaktni otpor ili unijeti dodatni parazitski kapacitet/induktivitet, utječući na visokofrekventne signale. Loše lemljenje (kao što je labavo lemljenje između unutarnjeg vodiča i konektora) također može uzrokovati isprekidanost signala ili unijeti nelinearno izobličenje.

Neuspješno brtvljenje prvenstveno utječe na vodootporne adaptere i adaptere otporne na prašinu, što se očituje kao unutarnji prodor vode, korozija od slanog spreja ili pogoršanje električnih performansi. Adapteri koji se koriste u komunikacijskoj opremi na otvorenom, automobilskom radaru ili pomorskoj elektroničkoj opremi obično zahtijevaju određenu razinu zaštite (kao što je IP67). Starenje, oštećenje ili nepravilna ugradnja brtvenog prstena (kao što je ne zatezanje vodootporne matice) može dopustiti prodor vlage ili slanog spreja i nagrizati unutarnji vodič ili dielektrični materijal. U ekstremnim temperaturnim fluktuacijama, materijal za brtvljenje također može izgubiti svoju elastičnost zbog toplinskog širenja i skupljanja, što dodatno smanjuje učinkovitost brtvljenja. Kvar brtvljenja ne samo da utječe na električnu izvedbu, već također može uzrokovati kratke spojeve ili oštećenje opreme. Stoga je redovita provjera brtve adaptera neophodna u teškim uvjetima.

Abnormalni frekvencijski odziv odnosi se na značajno slabljenje signala adaptera ili pomak u rezonanciji unutar određenih frekvencijskih pojasa. RF koaksijalni adapteri obično su optimizirani za određene frekvencijske pojaseve, a uporaba izvan njihovog nazivnog frekvencijskog raspona može pogoršati performanse. Na primjer, standardni SMA adapter obično je ocijenjen za 18 GHz. Međutim, strukturna ograničenja mogu dovesti do značajnog unesenog gubitka ili rezonancije kada se koriste u milimetarskim valovima (npr. 40 GHz). Nadalje, unutarnja deformacija adaptera (kao što je savijeni središnji vodič ili neravni dielektrični materijal) može promijeniti njegove raspodijeljene parametre kapaciteta ili induktiviteta, što dovodi do nenormalnog frekvencijskog odziva. U širokopojasnim ili ultraširokopojasnim sustavima posebno je važna ravnomjernost frekvencije adaptera, a modeli visokih performansi ključni su za osiguranje integriteta signala.

Pretjerano povećanje temperature čest je problem s adapterima u aplikacijama velike snage, što se očituje kao toplo ili čak vruće kućište. Tijekom prijenosa RF signala, kontaktni otpor adaptera i dielektrični gubitak pretvaraju se u toplinu. Neadekvatno odvođenje topline ili prekoračenje nazivne snage može dovesti do pretjeranog porasta temperature. Na primjer, u odašiljačima ili radarskim sustavima, adapteri moraju izdržati prosječne razine snage od stotina vata ili čak kilovata. Ako je kontakt loš ili materijal ima lošu toplinsku vodljivost (kao što je nekvalitetno metalno kućište), toplina se može akumulirati i oštetiti unutarnju strukturu. Dugotrajne visoke temperature također mogu ubrzati starenje dielektrika i kvar brtve, dodatno smanjujući životni vijek adaptera.

Kako bi se smanjili kvarovi RF koaksijalnog adaptera, mogu se poduzeti sljedeće preventivne mjere i mjere održavanja: Prvo pravilno instalirajte adapter i zategnite konektor u skladu sa specifikacijama zakretnog momenta koje preporučuje proizvođač, izbjegavajući pretjerano ili premalo zatezanje. Drugo, redovito provjeravajte stanje adaptera, očistite konektor (koristeći čisti alkohol) i provjerite ima li znakova oksidacije ili istrošenosti. Treće, osigurajte usklađenost impedancije i izbjegavajte miješanje adaptera ili kabela s različitim impedancijama. Četvrto, odaberite vodootporne i otporne na koroziju modele za vanjsku ili tešku okolinu i redovito provjeravajte brtve. Naposljetku, izbjegavajte overclocking ili nadjačavanje adaptera i odaberite nazivnu snagu i frekvencijski raspon koji zadovoljava zahtjeve aplikacije.

Ukratko, kvarovi RF koaksijalnog adaptera uključuju više čimbenika, uključujući mehaničke, električne i okolišne čimbenike. Pravilnim odabirom, standardiziranim radom i redovitim održavanjem može se značajno produžiti njegov vijek trajanja i osigurati stabilnost sustava. U aplikacijama s visokim zahtjevima za pouzdanošću (kao što su zrakoplovne i vojne komunikacije), preporuča se odabrati visokokvalitetne adaptere i uspostaviti strogi postupak testiranja kako bi se osigurao dugoročni stabilan rad.

Tablični sažetak uobičajenih kvarova RF koaksijalnog adaptera:

Dodatne bilješke:
Preporuke za preventivno održavanje:
Redovito provjeravajte izgled i električnu izvedbu adaptera (npr. testirajte omjer stojnog vala s mrežnim analizatorom).
Koristite navoje protiv labavljenja ili mehanizme za zaključavanje (npr. SMA obrnuti navoj) u vibrirajućim okruženjima.
Izvedite toplinsku simulaciju ili testiranje stvarnog porasta temperature prije primjene velike snage.

Razmatranja odabira:
Za visokofrekventne primjene poželjni su zračno-dielektrični ili PTFE adapteri s malim gubicima.
Za teške uvjete (npr. vojne i zrakoplovne primjene), odaberite adaptere s pozlaćenim konektorima i konstrukcijom od nehrđajućeg čelika.

4. Kako produžiti vijek trajanja RF koaksijalnih adaptera?
Produljenje životnog vijeka RF koaksijalnog adaptera zahtijeva pravilnu upotrebu, svakodnevno održavanje, upravljanje okolišem i druge aspekte. Slijede neke ključne mjere:

(1). Ispravna uporaba i rad
Izbjegavajte često uključivanje i isključivanje: Ponovljeno uključivanje i isključivanje istrošit će metalnu kontaktnu površinu sučelja, što će rezultirati neusklađenošću impedancije ili gubitkom signala. Pokušajte prekinuti vezu samo kada je to potrebno. Poravnajte konektor i zategnite: Provjerite jesu li muški i ženski konektori poravnati prije okretanja i zatezanja kako biste izbjegli neporavnanje navoja ili oštećenje poprečnog navoja. Upotrijebite odgovarajući moment zatezanja: pretjerano zatezanje će oštetiti navoje, a previše labavo će uzrokovati loš kontakt. Nakon ručnog zatezanja, možete koristiti moment ključ za zatezanje u skladu s preporučenom vrijednosti proizvođača. Nemojte raditi s uključenim napajanjem: Provjerite je li uređaj isključen prije uključivanja i isključivanja kako biste izbjegli oštećenje kontaktnih točaka lučnim pražnjenjem.
(2). Fizička zaštita
Spriječite mehaničko naprezanje: Izbjegavajte savijanje, povlačenje ili bočnu silu na adapteru, osobito kod spajanja kabela. Upotrijebite adaptere pod pravim kutom ili nosače kabela kako biste smanjili opterećenje. Održavajte sučelje čistim: pokrijte ga poklopcem za zaštitu od prašine kada se ne koristi kako biste spriječili prašinu, ulje ili oksidaciju. Antioksidansi se mogu koristiti u vlažnim okruženjima. Izbjegavajte ispuštanje ili udarce: unutarnju strukturu preciznog adaptera lako je oštetiti udarcem, stoga pažljivo rukujte njime.
(3). Upravljanje okolišem
Kontrolirajte temperaturu i vlažnost: visoka temperatura ubrzava oksidaciju metala, a vlaga može lako uzrokovati koroziju. Preporuča se koristiti u okruženju s temperaturom od 10-30 ℃ i vlagom <60%. Odaberite zapečaćeni adapter u ekstremnim uvjetima. Otporan na koroziju i prašinu: Adapteri s pozlaćenim sučeljima ili sučeljima od nehrđajućeg čelika trebaju se odabrati za industrijska ili vanjska okruženja i redovito ih čistiti. (4). Redovito održavanje Očistite sučelje: Obrišite kontaktnu površinu bezvodnim alkoholom i krpom koja ne ostavlja dlačice. Tvrdokorne mrlje možete ukloniti posebnim sredstvom za čišćenje. Izbjegavajte korištenje abrazivnih materijala. Provjerite ima li istrošenosti i oštećenja: redovito provjeravajte ima li na sučelju ogrebotina, hrđe ili deformacija, testirajte kvalitetu signala i zamijenite ga na vrijeme ako nije normalno. Podmažite navoj (opcionalno): Neki se adapteri mogu podmazati s malom količinom silikonske masti, ali pazite da to ne utječe na električne performanse.
(5). Odaberite odgovarajući adapter
Odgovarajuće specifikacije: Osigurajte da parametri kao što je impedancija (kao što je 50Ω/75Ω), frekvencijski raspon i kapacitet napajanja zadovoljavaju zahtjeve sustava kako biste izbjegli preopterećenje.
Dajte prednost visokokvalitetnim materijalima: pozlaćena sučelja otpornija su na koroziju od poniklanih sučelja, a PTFE izolacijski materijali imaju stabilnije performanse pri visokim frekvencijama.
(6). Mjere opreza pri skladištenju
Čuvajte na suhom mjestu: ako ga ne koristite dulje vrijeme, stavite ga u antistatičku vrećicu i dodajte sredstvo za sušenje kako biste izbjegli izlaganje zraku.
Izbjegavajte slaganje: Čuvajte labavo kako biste spriječili sabijanje i deformaciju sučelja.
(7). Ostali prijedlozi
Koristite adapterske kabele umjesto čestog uključivanja i isključivanja: Ako je potrebno često mijenjati sučelje, može se koristiti kratki kabelski fiksni adapter kako bi se smanjilo trošenje.
Redovita kalibracija i testiranje: Kada koristite visokofrekventne aplikacije, redovito koristite mrežni analizator za otkrivanje pada performansi adaptera.

5. Vodič za čišćenje RF koaksijalnog adaptera
(1). Priprema prije čišćenja
Potrebni alati
Tkanina koja ne ostavlja dlačice ili pamučni štapić (kao što je krpa za leće, krpa od mikrovlakana)
Apsolutni alkohol (99% izopropil alkohol IPA) ili posebno sredstvo za čišćenje elektroničkih uređaja (kao što je DeoxIT D5)
Limenka sa komprimiranim zrakom ili puhalo (za uklanjanje prašine)
Meka četka (nemetalni materijal, kako bi se izbjeglo grebanje)
Antistatičke rukavice (kako bi se spriječilo oštećenje osjetljivih komponenti elektrostatičkim pražnjenjem)
Mjere predostrožnosti
Isključenje: Provjerite je li uređaj isključen prije čišćenja kako biste izbjegli rizik od kratkog spoja ili strujnog udara.
Izbjegavajte korozivna otapala: sredstva za čišćenje koja sadrže klor ili amonijak (kao što je staklena voda, WD-40) mogu oštetiti premaz.
Nježan rad: Izbjegavajte oštro grebanje, posebno na pozlaćenim sučeljima, kako biste spriječili habanje.
(2). Koraci čišćenja
Korak 1: Preliminarno uklanjanje prašine
Upotrijebite komprimirani zrak ili puhalicu za otpuhavanje prašine i krhotina s površine i sučelja adaptera.
Ako ima tvrdokornih čestica, upotrijebite meku četku da ih nježno počistite (izbjegavajte metalne četke kako biste spriječili ogrebotine).
Korak 2: Očistite kontaktnu površinu (muški/ženski)
Umočite malu količinu bezvodnog alkohola ili elektroničkog sredstva za čišćenje (ne prskajte izravno kako tekućina ne bi prodrla u izolacijski sloj).
Nježno obrišite krpom koja ne ostavlja dlačice ili vatom:
Za vanjske navoje (muški): brišite u smjeru rotacije duž navoja.
Za unutarnje navoje (ženski): Koristite pamučni štapić za čišćenje u spirali kako biste izbjegli zaostala vlakna.
Tretman tvrdokornog oksidnog sloja:
Za manju oksidaciju može se koristiti sredstvo za čišćenje DeoxIT. Nakon nanošenja ostavite 1-2 minute prije brisanja.
Preporuča se zamijeniti adapter ako je jako oksidiran ili korodiran. Prisilno čišćenje može ga dodatno oštetiti.
Korak 3: Očistite vanjsku školjku
Obrišite kućište adaptera pamučnom krpom natopljenom alkoholom kako biste uklonili ulje ili otiske prstiju.
Spriječite ulazak tekućine u unutrašnjost nezabrtvljenih adaptera. Korak 4: Sušenje Nakon čišćenja ostavite da odstoji 5-10 minuta kako biste bili sigurni da je alkohol potpuno ispario. Za ubrzavanje sušenja može se koristiti komprimirani zrak (niska temperatura kako bi se izbjegla kondenzacija).
(3). Pregled nakon čišćenja
Vizualni pregled: Provjerite nema zaostalih vlakana, mrlja ili korozije.
Električni test (opcionalno):
Upotrijebite mrežni analizator ili multimetar za provjeru kontaktnog otpora i VSWR (omjer stojnog vala) kako biste osigurali normalne performanse.
Ako je signal abnormalan (kao što je povećani gubitak unesenog signala), to može biti zbog nepotpunog čišćenja ili je adapter oštećen.
(4). Preporuke za dnevno održavanje
Čistite redovito (svakih 3-6 mjeseci ili češće u okruženjima s visokom prašinom).
Koristite poklopce protiv prašine: pokrijte sučelje kada se ne koristi kako biste spriječili prašinu i oksidaciju.
Izbjegavajte izravan kontakt s metalnim sučeljima: sol i masnoća s otisaka prstiju ubrzat će koroziju.
Za grebanje nemojte koristiti brusni papir, metalne četke ili tvrde predmete.
Izbjegavajte korištenje silikonskih lubrikanata (mogu kontaminirati kontaktnu površinu i utjecati na visokofrekventne signale).
(5). Obrada posebnih slučajeva
Morska voda/okolina visoke vlažnosti: Nanesite antioksidans nakon čišćenja.
Konac je zapeo: Dodajte malu količinu sredstva za čišćenje kontakata i lagano okrenite, nemojte na silu.

List sa smjernicama za čišćenje RF koaksijalnog adaptera:

Preporuke za dnevno održavanje:

Ispravno čišćenje RF koaksijalnih adaptera značajno produljuje njihov vijek trajanja i osigurava stabilan prijenos signala. Ključne točke:
Nježno očistite krpom koja ne ostavlja dlačice i bezvodnim alkoholom.
Izbjegavajte abrazivna otapala i ogrebotine tvrdim predmetima.
Nakon čišćenja temeljito osušite i provjerite električnu izvedbu.

6. Često postavljana pitanja o RF koaksijalnom adapteru
(1). Osnovni pojmovi
P1: Što je RF koaksijalni adapter?
O: RF koaksijalni adapter je uređaj za pretvorbu koji se koristi za povezivanje koaksijalnih kabela ili uređaja s različitim vrstama sučelja, osiguravajući usklađivanje impedancije (kao što je 50Ω ili 75Ω) tijekom prijenosa signala i smanjujući refleksiju i gubitak.
P2: Koje su uobičajene vrste RF adaptera?
O: Uobičajene vrste uključuju:
Prema vrsti sučelja: SMA, N-tip, BNC, TNC, SMB, MCX, itd.
Po spolu: muško (s pribadačom), žensko (s utičnicom).
Prema funkciji: ravno, pravokutno, prigušenje, izravna izolacija itd.

(2). Odabir i uporaba
P3: Kako odabrati odgovarajući RF adapter?
O: Potrebno je uzeti u obzir sljedeće čimbenike:
Usklađivanje impedancije (50Ω ili 75Ω).
Frekvencijski raspon (kao što su SMA adapteri obično podržavaju 0-18GHz, N-tip može doseći iznad 18GHz).
Vrsta sučelja (kao što je SMA u N-tip). Kapacitet napajanja (potreban je poseban adapter za aplikacije velike snage). Materijali i oplata (pozlaćeno sučelje je otpornije na koroziju, PTFE izolacijski materijal ima bolju visokofrekventnu izvedbu).

P4: Može li adapter biti priključen na uređaj dulje vrijeme?
O: Da, ali imajte na umu: Izbjegavajte često uključivanje i isključivanje kako biste uzrokovali trošenje. Preporuča se redovito provjeravati stanje oksidacije u visokoj vlažnosti ili korozivnim sredinama.

P5: Što da radim ako adapter nije zategnut ili labav?
O: Provjerite jesu li navoji poravnati kako biste izbjegli oštećenje poprečnim navojem. Upotrijebite moment ključ za zatezanje u skladu s preporučenom vrijednošću proizvođača (kao što je 8-10 in-lbs). Ako je navoj jako istrošen, potrebno je zamijeniti adapter.

(3). Čišćenje i održavanje
P6: Treba li adapter redovito čistiti? Koliko često? O: Okolina s malo prašine: Očistite jednom svakih 6-12 mjeseci. Velika prašina/industrijsko okruženje: Očistite jednom svaka 1-3 mjeseca. Metoda čišćenja: Obrišite kontaktnu površinu bezvodnim alkoholom (99% IPA) i krpom koja ne ostavlja dlačice.

P7: Kako se nositi s oksidacijom na kontaktnoj površini adaptera?
O: Lagana oksidacija: Obrišite elektronskim sredstvom za čišćenje kao što je DeoxIT.
Jaka oksidacija: Preporuča se zamijeniti adapter. Prisilno čišćenje može ga dodatno oštetiti.

P8: Može li se WD-40 koristiti za podmazivanje navoja adaptera?
O: Ne! WD-40 sadrži korozivne sastojke i može oštetiti premaz. Ako je potrebno podmazivanje, koristite posebnu silikonsku mast (kao što je Dow Corning Molykote 44).

(4). Rješavanje problema
P9: Što može biti uzrok povećanog gubitka signala uzrokovanog adapterom?
O: Loš kontakt: sučelje je oksidirano ili nije zategnuto.
Neusklađenost impedancije: Korištenje adaptera s pogrešnom impedancijom (kao što je miješanje 50Ω i 75Ω).
Mehanička oštećenja: sučelje je deformirano ili je unutarnji izolacijski sloj oštećen.

P10: Kako provjeriti radi li adapter ispravno?
O: Vizualni pregled: Promatrajte je li sučelje oksidirano, deformirano ili kontaminirano.
Test multimetrom: Izmjerite vodljivost između dva kraja (otpor bi trebao biti blizu 0Ω).
Test analizatora mreže: Provjerite VSWR (omjer stojnog vala). Idealna vrijednost bi trebala biti ≤1,5.

P11: Je li normalno da se adapter jako zagrijava?
O: Primjena male snage: Blago zagrijavanje je normalno.
Primjena velike snage: Ako se neuobičajeno zagrijava, to može biti zbog lošeg kontakta ili preopterećenja. Morate provjeriti specifikacije adaptera.

(5). Ostala pitanja
P12: Mogu li se različite marke adaptera miješati?
O: Da, ali morate osigurati da:
Vrsta sučelja, impedancija i frekvencijski raspon odgovaraju.
Adapteri loše kvalitete mogu uzrokovati degradaciju signala. Preporuča se odabir poznatih marki.

P13: Zašto neki adapteri imaju oznaku "DC Block"?
O: DC Block adapter ima unutarnju strukturu kondenzatora koji može blokirati DC signale i dopustiti prolaz samo RF signalima. Koristi se za zaštitu osjetljive opreme od istosmjernog napona.

P14: Na što trebam obratiti pozornost prilikom pohranjivanja adaptera?
O: Čuvajte u antistatičkoj vrećici kako biste izbjegli vlagu i prašinu.
Kada se ne koristi dulje vrijeme, pokrijte ga poklopcem protiv prašine i stavite sredstvo za sušenje.
